Presentazione

GO2cam è completamente parametrico, il che significa che è possibile:

  • Creare facilmente famiglie di pezzi,

  • Modificare le dimensioni,

  • Eseguire prototipazione, ecc.

Il modo in cui il pezzo è progettato è molto importante per renderlo modificabile o meno: i vincoli di parallelismo, concentricità e tangenza vengono rispettati se un elemento viene modificato, in modo che tutti gli elementi ad esso collegati vengano modificati anche loro.

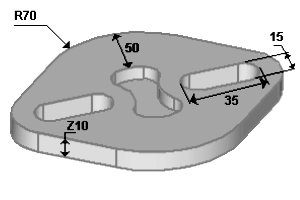

Esempio di schizzo parametrico

Lo scopo di questo capitolo è quello di insegnarvi le basi della progettazione parametrica.

Vi mostreremo qui come progettare una famiglia di pezzi semplici.

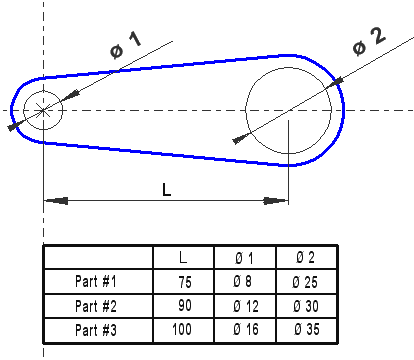

Nell'esempio seguente, 3 dimensioni sono importanti.

  • Il Distanza tra i centri dei 2 fori, chiamato L.

  • Il Diametri dei 2 fori.

Per progettare un pezzo parametrizzato, tutti gli elementi geometrici devono avere collegamenti tra loro.

Questi collegamenti sono vincoli meccanici, come parallelismo, tangenza, concentricità, ecc.

Di seguito vi mostreremo come costruire questo pezzo passo dopo passo e come modificarlo in seguito. Puoi riprodurlo in GO2cam se vuoi.

Progettazione

Entra in GO2cam e inizia il disegno dando un nome al pezzo: Pezzo n. 1 ad esempio.

Spiegazione

Immagini

Fase 1:

Click Circle Creation, click on Cerchio predefinito [1] command.

Fai clic sul intersezione degli assi

Digita 4 (raggio) nella finestra di dialogo, quindi Inserisci .

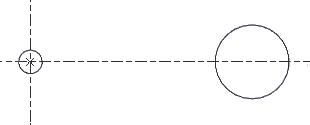

Fase 2:

Cerchio predefinito il comando è ancora attivo.

Crea il centro dalle sue coordinate: X=75, Y=0 .

Digita 12,5 per il valore del raggio.

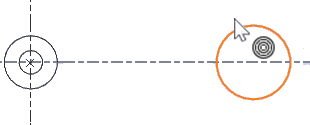

Fase 3:

Cerchio predefinito il comando è ancora attivo.

Fai clic su un foro già creato, il cursore contestuale indica concentricità (). Digita 5 mm come valore di offset.

Ripeti le stesse azioni con il secondo foro.

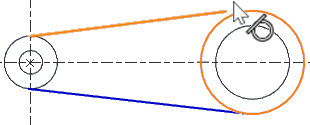

Fase 4:

Fai clic su Segmento comando.

Mostra consecutivamente i 2 cerchi esterni appena creati, il cursore contestuale indica la tangenza ().

Ripeti queste azioni 2 volte per creare segmenti superiore e inferiore.

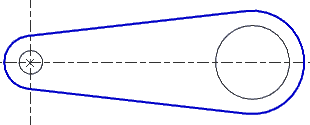

Fase 5:

Fai clic su Disegno comando.

Pass the cursor on the 2 outside circles and click when the automatic GO2cam suggestion is correct.

Il pezzo è fatto.

Modifica

Una volta terminato il pezzo, salva il lavoro così com'è con i tasti Ctrl+S , quindi vai a File, Salva con nome … e scegli un altro nome per il tuo pezzo (ad esempio Pezzo n. 2 ). Ora sei pronto per modificare il pezzo, niente di più semplice!

Vai a Modifica , quindi scegli Modifica elemento (la scorciatoia è Ctrl+H ). Fai clic sul primo cerchio creato, puoi modificarne le caratteristiche nella zona di dialogo. Modifica il diametro inserendo 12. Stessa azione per il secondo cerchio, modifichi la posizione X (per il valore L) e il diametro. Il secondo pezzo è finito!

Puoi ripetere le stesse azioni per il terzo pezzo.

Se il pezzo non fosse stato progettato nel modo in cui ti abbiamo insegnato, le modifiche sono possibili, ma l'intera forma non si sposterebbe e rispetterebbe la topologia del pezzo.
