Regole generali

Piano di lavoro

Quando si accede a GO2cam, le 2 linee sullo schermo sono le Asse X e Y del piano di riferimento . Questo è il piano predefinito quando si inizia un disegno in fresatura e elettroerosione. Nella tornitura, il sistema di coordinate è diverso, secondo Asse Z e X , e il piano predefinito si chiama Piano di rivoluzione . Le coordinate vengono visualizzate sulla barra di stato, nella parte inferiore dello schermo.

Si inizierà a disegnare su questo piano, se sono necessari altri piani, è possibile crearli molto facilmente. Per maggiori dettagli sui piani: Clicca qui .

Impostazioni

È possibile scegliere le unità nella Configurazione del software (logo GO2cam nella home page o Strumenti/Opzioni)

Scelta del sistema numerico: metrico o imperiale
Definizione dell'unità: micron, mm, cm ecc.
Definizione del numero di decimali dopo la virgola

Attributi

I colori e gli attributi (tipo di linea, spessore ecc.) applicati agli elementi sono quelli scelti nel Gestione degli attributi .

Il colore corrente ha un accesso rapido nella barra di stato.

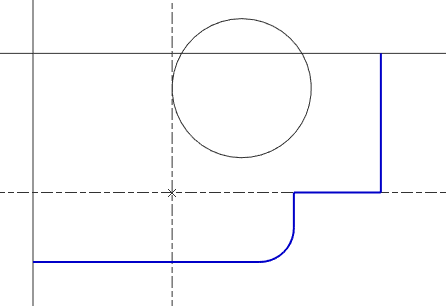

Gli elementi illimitati (linee, cerchi) hanno un comportamento speciale: anche a loro viene assegnato un colore, ma vengono visualizzati in nero colore. Questa opzione può essere modificata in Strumenti / Opzioni / Visualizza , quindi deselezionare la casella ‘ Un solo colore per gli elementi illimitati ’. Quindi si vedranno gli elementi illimitati nel loro colore "reale".

Quando si disegna o si posiziona qualsiasi tipo di elemento (wireframe o solido), è possibile richiamare una griglia mantenendo premuto il tasto Ctrl . Questa griglia consente di posizionare gli elementi più facilmente e in base a un passo predeterminato. Il valore di passo predefinito è di 5 mm (e 5°), ma è possibile definire il proprio passo di griglia: fare clic con il pulsante destro del mouse sullo sfondo per accedere al menu a comparsa e quindi scegliere Griglia.

Ecco un video che mostra l'utilizzo della griglia:

Il cursore contestuale

Per aiutarti a disegnare con vincoli meccanici, GO2cam offre un cursore contestuale. Questo cursore cambia in base al tipo di elementi visualizzati e rende il disegno veloce e semplice.

Nella tabella seguente è riportato l'elenco dei simboli del cursore. Sono state aggiunte alcune note per spiegare in quale situazione il cursore cambierà aspetto.

Simbolo	Significato	Spiegazione
	Punto o estremità dell'elemento	Creazione di elemento lineare e arco: l'elemento passa attraverso il punto. Creazione di cerchio: il punto è il centro del cerchio.
	Intersezione di elementi	Creazione di elemento lineare e arco: l'elemento passa attraverso il punto. Creazione di cerchio: il punto è il centro del cerchio.
	Centro del segmento	Per ottenerlo: Ctrl + Maiusc + clic sinistro sul segmento.
	Centro di arco o cerchio	Per ottenerlo: Ctrl + Maiusc + clic sinistro sul cerchio e sull'arco.
	Parallelismo	Creazione di linea: parallelismo con la linea selezionata o il segmento selezionato.
	Perpendicolarità	Creazione di segmento: perpendicolarità con la linea selezionata o il segmento selezionato.
	Tangenza	Creazione di linea o segmento: tangenza con cerchio e arco. Creazione di arco: tangenza con qualsiasi elemento. Creazione di cerchio: tangenza con elemento lineare Creazione di cerchio: tangenza con arco e cerchio (ma solo se il centro è già creato a meno che non venga visualizzato il cursore di concentricità).
	Concentricità	Creazione di cerchio: concentricità con cerchio o arco.
	Delta angolare	Quando si crea una linea che passa attraverso un punto, è possibile definire questa linea con un delta angolare con un'altra linea o segmento.
	Stesso valore di raggio	Quando si crea un arco a 2 punti, al momento di definirne il raggio, è possibile fare clic su un altro arco o cerchio per recuperare il valore del raggio.
	Azione impossibile
