The wireframe creation has been completely renewed and is now closer to CAD systems' standard drawing workflow. GIFs have been added for easy use and can be visualized by pointing your cursor on the command!
Si prega di leggere la spiegazione qui sotto e si noti anche che è possibile guardare i video tutorial e fare pratica in fondo alla pagina.
Presentazione
Il menu Wireframe è diviso in 5 sottomenu:
|
Creazione |
la maggior parte del disegno viene eseguita grazie ai comandi di questo sottomenu. |
|
Finitura |
una volta progettato lo schizzo, è possibile eseguire le azioni di finitura come l'aggiunta di raccordi, smussi, ecc. |
|
Fori |
fori standard, fori utente (HMF) e editor dei fori. |
|
Smusso |
creazione di forme coniche da utilizzare con il ciclo di lavorazione "Taglio conico". |
|
Importazione Pulizia |
comandi utili durante l'importazione di file CAD 2D (DXF, DWG…) |
Principio
Il principio della progettazione wireframe è quello di schizzare la geometria wireframe e quindi tracciare i contorni, come un disegno tecnico. È possibile mescolare questo metodo con la creazione di forme predefinite (rettangoli, ovali, fori). Infine, utilizzare i comandi di progettazione di finitura, come raccordi, smussi, giunti, ecc.
|
Per ottenere il tuo progetto rapidamente e facilmente, ti suggeriamo di progettare la forma geometrica forma per forma .
Ad esempio, se si desidera disegnare diverse tasche e contorni, creare una geometria illimitata per una tasca, quindi tracciare il contorno finale, quindi iniziare a disegnare la seconda tasca, ecc. |
Bozza finale da progettare
|
|
Se si crea tutta la geometria illimitata in una sola volta, sarà difficile tracciare i contorni finali. Sul lato destro, è possibile vedere un esempio di geometria illimitata per un disegno abbastanza semplice. Ci sono ovviamente troppi elementi illimitati sullo schermo! |
|
|
Qui, vi mostriamo lo stesso disegno con le forme tracciate una per una. È molto più facile e chiaro finire il disegno. Un altro consiglio è di creare le forme con colori diversi, come abbiamo fatto nell'esempio precedente. Permetterà di ordinare o nascondere la geometria per colore e questo renderà la selezione della lavorazione molto più semplice. Another solution is to design with different layers. For more details on layers, clicca qui . |
|
Uso generale dei comandi
|

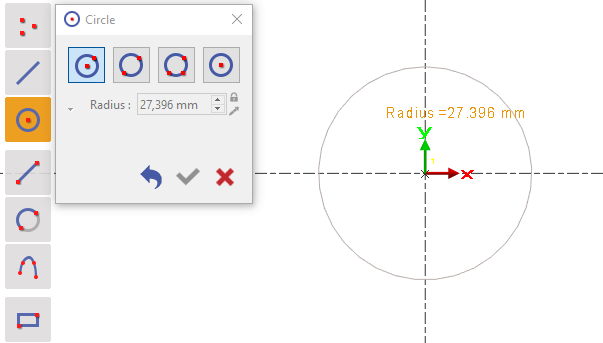

I comandi sono disponibili nella barra degli strumenti sinistra dei sottomenu . Qui mostreremo il comando cerchio.
Facendo clic sulla feature da disegnare, è necessario selezionare tra le numerose modalità di costruzione. |
|
|
È quindi necessario assegnare i punti di creazione e fare clic sullo sfondo o aggiungere inserire le coordinate per confermare (spiegato nella pagina successiva) per confermare. |
|
|
È quindi possibile impostare i parametri delle feature corretti per completare la progettazione e fare clic su Convalida. |
|

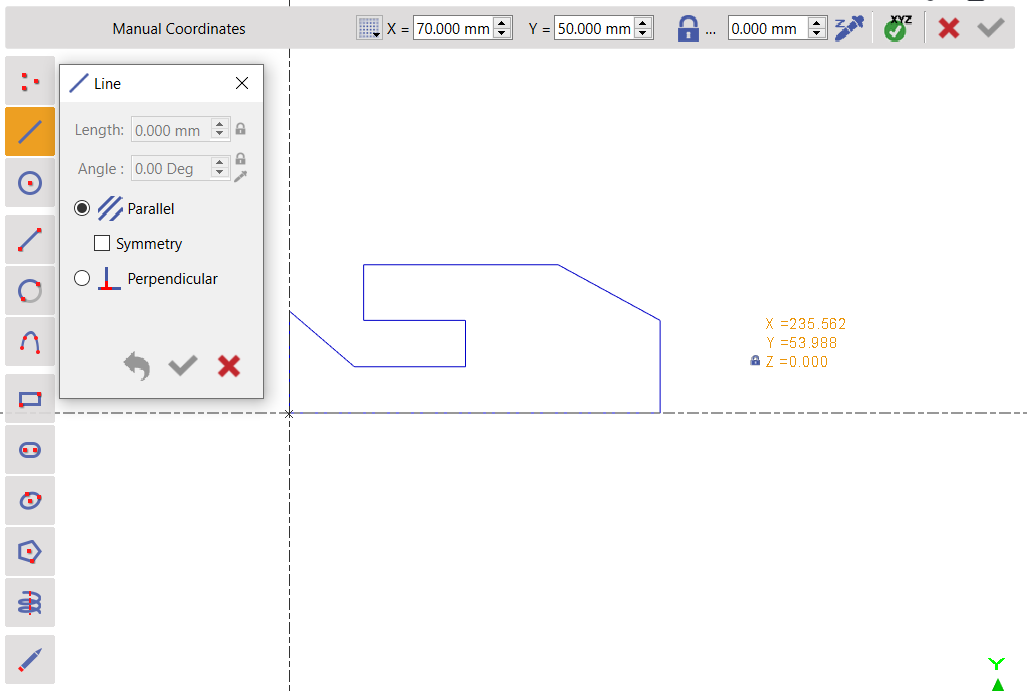

Sistema di coordinate
The sketching command no longer exists in the version 6.09. You can use the coordinates system to create the drawings:
|
È quindi possibile inserire manualmente i valori nel X,Y valori. Non è necessario fare clic sul pulsante Invio sulla tastiera. È possibile passare facilmente da un campo all'altro utilizzando il pulsante TAB . Fare clic sull'icona [1] to create the point(s).
|
|
|
|
By clicking icon [2] , you can set your coordinates and the grid step.
|
|
|
|
We can define the Z altitude [3] using the two methods: 1 - Tipo il valore manualmente nel campo. 2 - Utilizzare il pipetta [4] to pick the altitude. È possibile guardare un video sulla progettazione all'altezza Z a destra: |
|
|
|
chiuso: blocca il valore inserito nel campo. |
|
|
Aperto: valore del campo o valore del punto esistente selezionato. |
|
|
Selezionare l'altezza. |
|
Il tuo turno!
Di seguito sono riportati i diagrammi di layout di 2 pezzi che andremo a progettare. È possibile guardare i video per vedere come progettare i pezzi o provare a progettarli da soli.
|
Fissaggio piastra
|
Questo video introduce la creazione di: cerchio, linea, disegno, poligono, rettangolo, raccordo.
|
|
Struttura
|
Questo video introduce la creazione di: rettangolo, segmento, raccordo, fori standard, limita o estendi, profilo parallelo, smusso.
|
