Definizione del grezzo nella produzione
Grezzo funge da elemento fondamentale nel processo di produzione. Prima di generare i percorsi utensile, deve essere definito con precisione per rappresentare lo stato iniziale del materiale grezzo, che verrà lavorato per soddisfare le specifiche di progettazione finali.
Funzioni del grezzo in GO2cam
-
Pianificazione della strategia di lavorazione
-
Il software calcola i percorsi utensile ottimali in base alla forma, alle dimensioni e alle proprietà del materiale del grezzo, garantendo precisione e riducendo al minimo gli sprechi.
-
-
Simulazione del processo
-
Definendo il grezzo, gli utenti possono simulare la rimozione del materiale in ogni fase, aiutando a rilevare potenziali problemi di lavorazione e ad apportare le necessarie modifiche.
-
-
Ottimizzazione dell'efficienza
-
La configurazione del grezzo consente sequenze di taglio ottimizzate, selezione degli utensili e parametri di lavorazione, migliorando sia la velocità che la precisione nella produzione di pezzi.
-
Panoramica del capitolo
Questa sezione descrive in dettaglio la finestra di dialogo Creazione del grezzo, le impostazioni di visualizzazione e i parametri di calcolo configurabili.
Argomenti trattati:
-
Gestione del grezzo
Cos'è la gestione del grezzo?
La gestione del grezzo in GO2cam utilizza Modellazione B-rep basata su Parasolid per simulare la rimozione del materiale. Il processo segue questa logica computazionale:
-
1 blocco di codice NC → Genera 1 volume spazzato utensile → Esegue 1 sottrazione booleana (aggiornamento del grezzo).
Considerazioni sulle prestazioni:
-
I percorsi utensile di grandi dimensioni o complessi possono richiedere tempi di calcolo più lunghi a causa delle operazioni booleane accumulate.
-
In rari casi, percorsi utensile estremamente dettagliati possono portare a instabilità o guasti.
For improved efficiency, Modellazione del grezzo mesh is available as an alternative to traditional B-rep methods.
Gestione del grezzo: "What You See Is What You Get" (WYSIWYG):
-
Il grezzo simulato corrisponde esattamente ai risultati di lavorazione reali.
-
Garanzia di rimozione prevedibile del materiale - ogni operazione di percorso utensile modifica il grezzo esattamente come farebbe sulla macchina reale.
-

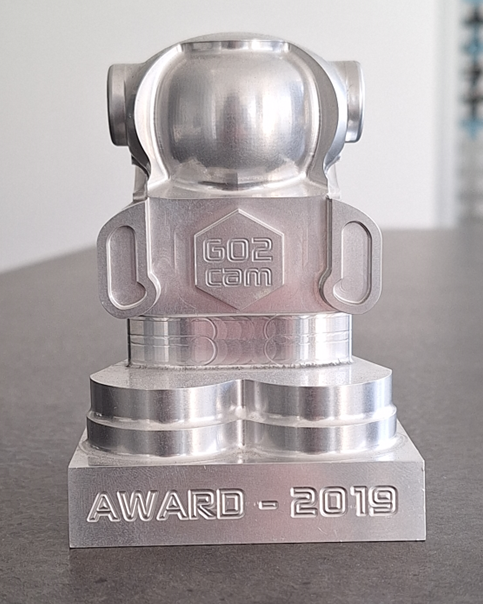

Offre verità visiva - il grezzo visualizzato alla fine rispecchia il pezzo fisico dopo la lavorazione.
|
|
Gestione del grezzo vs. Simulazione dinamica
|
Caratteristica |
Gestione del grezzo |
Simulazione dinamica |
|
Fuoco primario |
Viene modellato solo il materiale rimosso da movimenti di taglio . |
Analisi completa dell'ambiente di lavorazione e simula tutti i comandi NC (di taglio e non di taglio) |
|
Movimenti non di taglio |
Ignora i movimenti rapidi |
Include movimenti rapidi |
|
Attrezzature e utensili |
Esclusi (nessun portautensili, morsetti o morse) |
Modellati completamente (portautensili, morsetti, componenti della macchina) |
|
Rilevamento delle collisioni |
Non supportato |
Controlli di collisione in tempo reale (utensili, portautensili, pezzo) |
Opzione di visualizzazione del grezzo
|
La tolleranza di visualizzazione del solido e anche del grezzo è definita in Strumenti / Opzioni / Entità / Generale / Comfort visivo. (Le stesse impostazioni sono accessibili tramite la barra di stato nell'angolo in basso a destra.) |
|
|

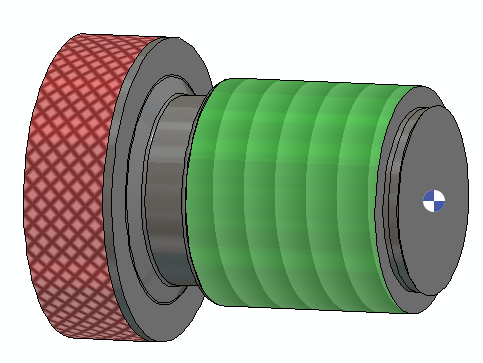

Per una visualizzazione e una simulazione accurate, è consigliato il rendering di texture realistiche per le seguenti operazioni:
|
|
Il rendering della texture di maschiatura, filettatura a matrice, filettatura vorticosa e godronatura è ora disponibile nella simulazione dinamica !

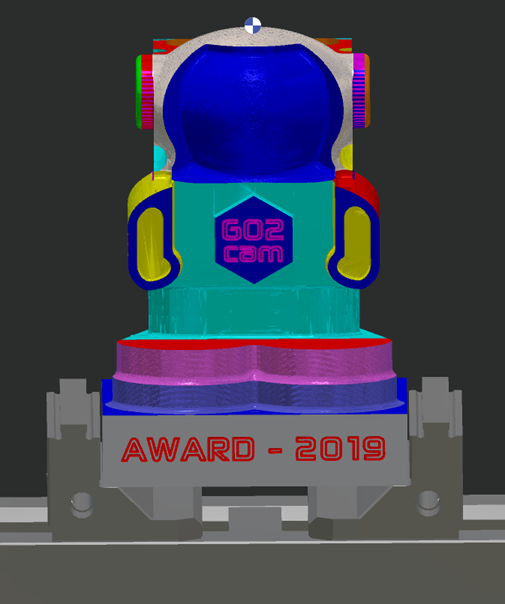

Visualizzazione del grezzo nella finestra del programma
|
La visualizzazione del grezzo nella scheda di lavorazione può essere controllata con la barra dei filtri a destra.
|
|
È possibile controllare anche la visualizzazione della rimozione dinamica del grezzo durante la simulazione. Fare clic sul collegamento seguente per ulteriori informazioni:
