Lo standard ha tre pagine di configurazione per gestire tutte le opzioni disponibili: La prima pagina "Controller CNC" riguarda le opzioni CNC. La seconda pagina "Fresatura" consente di adattare l'output per Fresatura, utensili, refrigerante e origini. La terza pagina "Fresatura" riguarda i parametri a 5 assi. |
|
Pagina Controller CNC
Sezione Controller CNC
|
% all'inizio/fine programma
|
Opzione |
Risultato |
|
No |
O1000 … M30 |
|
Sì |
% O1000 … M30 % |
Numero programma definito da
|
Opzione |
Risultato |
|
O |
% O 1000 … M30 % |
|
: |
% : 1000 … M30 % |
Nome programma come commento
|
Opzione |
Risultato |
|
No |
% O1000 … M30 % |
|
Sì |
% O1000 (NOME PEZZO) … M30 % |
Usa G10 per gestire le origini
|
Opzione |
Risultato |
|
No |
% O1000 … M30 % |
|
Sì |
% O1000 G10 L2 P1 X.. Y.. Z.. (G54) G10 L2 P2 X.. Y.. Z.. (G55) G10 L20 P1 X.. Y.. Z.. (G54.1) … M30 % |
Sezione Opzioni
Parametro di inversione mandrino per foratura disponibile (E)
Aggiunto da V6.08.
Definisci se la macchina può utilizzare il parametro E per il ciclo di foratura. Questo parametro invertirà il senso di rotazione del mandrino per ritrarsi dal fondo del foro. Il valore è la velocità del mandrino. Il post-processore utilizzerà la stessa velocità per la foratura.
Questo parametro può essere utilizzato solo per G81, G82 e G83.
Se il parametro E non può essere utilizzato, l'output verrà decomposto.
|
Opzione |
Risultato |
|
No |
S1000 M03 G0 X10 Y10 G0 Z2 G1 Z-10 F500 M04 Z2 |
|
Sì |
S1000 M03 G00 X10 Y10 G00 Z2 G81 X10 Y10 Z-10 E1000 F500 G80 |
Pagina Fresatura
Sezione Fresatura
|
Grezzo di output per simulazione CNC
Non c'è output per la macchina Haas.
|
Opzione |
Risultato |
|
No |
% O1000 … |
|
Sì |
% O1000 … |
Utensile e piano di output per tutte le operazioni
|
Opzione |
Risultato |
|
No |
(OP 1 CON UTENSILE 1 E PIANO 1) T1 M6 G52 X0 Y0 Z0 B90 C0 G254 … (OP 2 CON UTENSILE 1 E PIANO 1) … |
|
Sì |
(OP 1 CON UTENSILE 1 E PIANO 1) T01 M06 G52 X0 Y0 Z0 B90 C0 G254 … (OP 2 CON UTENSILE 1 E PIANO 1) T01 M06 G52 X0 Y0 Z0 B90 C0 G254 … |
Usa parametri per avanzamento
|
Opzione |
Risultato |
|
No |
T01 M06 G00 X.. Y.. G43 H1 Z.. Z-.. F160 G01 X.. Y.. F200 … |
|
Sì |
#1 = 200 #2 = 160 T01 M06 G00 X.. Y.. G43 H1 Z.. Z-.. F#2 G01 X.. Y.. F#1 … |
Sezione Opzione Utensile
|
Elenco utensili di output
|
Opzione |
Risultato |
|
No |
% O1000 … |
|
Sì |
% O1000 (INIZIO LISTA UTENSILI) (T01 FRESA A TESTA D10) (T02 PUNTA D08) … (FINE LISTA UTENSILI) … |
Cambio utensile
|
Opzione |
Risultato |
|
Manuale |
… M00 … |
|
Automatico |
… T01 M06 … |
|
Auto + Preselezione |
… T01 M06 T02 … |
Preseleziona il primo utensile dopo l'ultimo utensile
|
Opzione |
Risultato |
|
No |
(PRIMA OPERAZIONE) T01 M06 T02 … (ULTIMA OPERAZIONE) T05 M06 … M30 |
|
Sì |
(PRIMA OPERAZIONE) T01 M06 T02 … (ULTIMA OPERAZIONE) T05 M06 T01 … M30 |
Cambio utensile in
|
Opzione |
Risultato |
|
1 blocco |
… T01 M06 … |
|
2 blocchi |
… T05 M06 … |

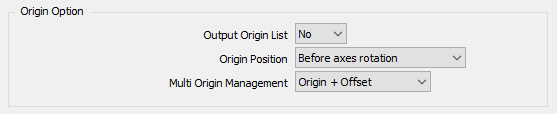

Sezione Opzione Origine
|
Elenco origini di output
|
Opzione |
Risultato |
|
No |
% O1000 … |
|
Sì |
% O1000 (INIZIO LISTA ORIGINI) (G54) (G55) (FINE LISTA ORIGINI) … |
Posizione origine
|
Opzione |
Risultato |
|
Dopo rotazione assi |
B0.C0. … G54 G52 X0. Y0. Z0 |
|
Prima rotazione assi |
G54 G52 X0.Y0.Z0 …. B0.C0.E
|
Gestione origini multiple
|
Opzione |
Risultato |
|
Solo origine |
% O1000 … G54 … |
|
Origine + Offset |
% O1000 … G54 G52 X10 Y20 Z10 … |
Senza MTE:
Se l'opzione è impostata su "Solo origine" per ogni origine definita sulla parte, verrà generato un codice G diverso, G54, quindi G55, G56... Ciò significa che sei limitato dal numero di origini gestite dal CNC. Se puoi avere più origini, devi utilizzare la seconda opzione "Origine + Offset"
Se l'opzione è impostata su "Origine + Offset", verrà generato solo G54 e offset con G52
Con MTE:
L'origine può essere definita nel nome dell'origine con la seguente sintassi "$G54_". Ciò significa che G54 verrà utilizzato nel programma NC. Se non è definito alcun nome decodificato, verrà generata l'origine predefinita G54.
Se si utilizza "Origine + Offset", è necessario utilizzare una sola origine per tutte le operazioni perché tutti gli offset vengono calcolati dall'origine del piano di riferimento o dall'origine singola.
È possibile aggiungere qualsiasi testo dopo il trattino basso per riconoscere il proprio offset "$G54_Su", "$G54_Destra",...
Sezione Opzione Refrigerante
|
Posizione di attivazione refrigerante
|
Opzione |
Risultato |
|
Con mandrino |
… T01 M06 S8000 M03 M08 G00 X.. Y.. G43 H1 Z… … |
|
Con spostamento piano |
… T01 M06 S8000 M3 G00 X.. Y.. M08 G43 H1 Z.. … |
|
Con spostamento in profondità |
… T01 M06 S8000 M03 G00 X.. Y.. G43 H1 Z.. M08 … |
Pagina Fresatura 5X
Parametri Fresatura 5X
|
Usa piano di lavoro inclinato per assi 3+2
|
Opzione |
Risultato |
|
No |
… T01 M06 C180 B-90 … |
|
Sì |
… … T01 M06 C180 B-90 G254 … … |
Asse di rotazione
|
Opzione |
Risultato |
Opzione |
Risultato |
|
Blocco 1 ° Asse di rotazione |
Blocco 2 ° Asse di rotazione |
||
|
vuoto |
… C180 … |
vuoto |
… B-90 … |
|
"M10" |
… C180 M10 … |
"M12" |
… B-90 M12 … |
|
Sblocco 1 ° Asse di rotazione |
Sblocco 2 ° Asse di rotazione |
||
|
vuoto |
… C180 … |
vuoto |
… B-90 … |
|
"M11" |
… M11 C180 … |
"M13" |
… M13 B-90 … |
Blocchi fissi per cambio piano (utilizzati senza MTE)
|
Blocchi fissi attivi per cambio piano
Questa opzione viene utilizzata solo se non è definita alcuna cinematica nella configurazione della macchina.
|
Opzione |
Risultato |
|
seleziona |
I blocchi fissi definiti verranno generati se c'è un cambio di piano |
|
deseleziona |
I blocchi standard verranno generati se c'è un cambio di piano. G0 G91 G28 Z0 |
Primo e secondo blocco
Per evitare l'output standard, seleziona l'opzione per attivare i blocchi fissi e lascia vuoti i campi del primo e del secondo blocco.
|
Opzione |
Risultato |
|
Vuoto |
… … |
|
"G00 Z100" |
… G00 Z100 … |
Pagina di avvio
|
Con cinematica macchina definita |
Senza cinematica macchina definita |
|
|
Nome del file NC
Definisci qui il nome del file NC generato. L'estensione deve essere definita nella configurazione MCF.
Numero programma
Se è definito 0, il nome del programma verrà impostato su 1.
|
Opzione |
Risultato |
|
0 |
% O1 … |
|
“10” |
% O10 … |
|
“1234” |
% O1234 … |
Output commento
|
Opzione |
Risultato |
|
No |
… T01 M06 … |
|
Sì |
… (SPIANATURA) (FRESA A TESTA D12) T01 M06 … |
Numero origine
Questo parametro viene utilizzato solo se la cinematica non è definita nel file macchina. Il parametro definisce la prima origine utilizzata nel programma NC.
Se il parametro per gestire origini multiple è impostato su "Solo origine", il numero di origine viene incrementato quando cambia un piano.
|
Opzione |
Risultato fino a 8055 |
|
54 |
% O10 T01 M06 G54 … |
|
55 |
% O10 T01 M06 G55 … |
Output commento
|
Opzione |
Risultato |
|
No |
… T01 M06 … |
|
Sì |
… (SPIANATURA) (FRESA A TESTA D12) T01 M06 … |
Numeri blocco
|
Opzione |
Risultato |
|
Con |
O1000 N5 T01 M06 N10 G00 X.. Y.. N15 G43 Z.. H1 … N50 T02 M06 N55 G00 X.. Y.. N60 G43 Z.. H2 … |
|
Senza |
O1000 T01 M06 G00 X.. Y.. G43 Z.. H1 … T02 M06 G00 X.. Y.. G43 Z.. H2 … |
|
Solo cambio utensile |
O1000 N5 T01 M06 G00 X.. Y.. G43 Z.. H1 … N10 T02 M06 G00 X.. Y.. G43 Z.. H2 … |
Codice per fine programma
|
Opzione |
Risultato |
|
M30 |
… … … M30 % |
|
M02 |
… … … M02 % |
|
M99 |
… … … M99 % |
