La Modifica macchina finestra di dialogo è accessibile dall'albero di lavorazione, fare clic con il tasto destro sulla macchina e selezionare modifica .

In orizzontale T Tornitura , la finestra di dialogo è come mostrato di seguito, dove si andranno a definire i diversi parametri relativi alla macchina.


Tipo e vista

Combinazioni

Risultati

Combinazioni

Risultati

Verticale e Z normale

Verticale e Z invertita

Verticale opposta e Z normale

Verticale opposta e Z invertita

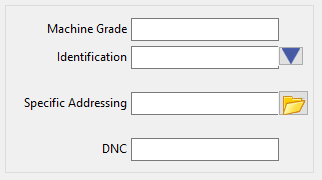

Identificazione macchina e opzioni aggiuntive


Classe macchina

Assegnando una classe macchina, si consente al sistema di filtrare gli utensili e gli elenchi di operazioni in base alla loro compatibilità con la classe macchina designata.

Esempio:
Se il file macchina è configurato con la classe macchina 'A', allora:

  • Utensili: Only those assigned to grade 'A' will be available for cycle definition.

  • Opelist: Only opelists matching grade 'A' will appear in the selection.

Machine grade.png

Identificazione macchina utensile

Qui è possibile definire un'identificazione più breve o speciale della macchina.

Ad esempio, può essere utilizzato per distinguere diverse macchine simili nel vostro reparto.

Può anche essere trovato in alcuni contesti:

  • report come la finestra di dialogo delle informazioni sulla macchina

  • può essere utilizzato dai post-processori.

Indirizzamento specifico

Assegnare un percorso di directory dedicato per tutti i file relativi alla macchina, inclusi Kinemac, materiali, utensili, tecnologie e opelist. Particolarmente utile per Wire-edm per creare una sorta di ambiente per macchina.

All'interno di questa cartella specifica, tutte le sottocartelle devono avere i nomi corretti, altrimenti non saranno riconosciute.

es; il nome della sottocartella Materiali è 'mat'

DNC

Nome del file di configurazione per le macro che gestiscono il trasferimento al controller.

Opzioni di costo


Coefficiente cliente

Un coefficiente designato per l'elaborazione di clienti specifici.

Costo orario

Costo orario della macchina

These values are used for the Stima dei costi .

Grezzo minimo e massimo ammissibile per la macchina

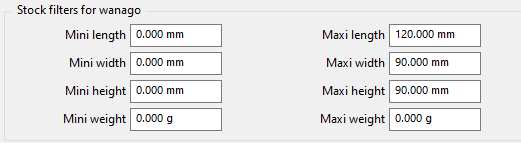

In Fresatura

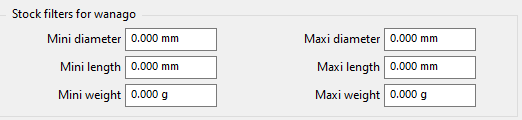

In Tornitura

Filtri grezzo per WanaGO

I filtri grezzo includono criteri specifici per dimensioni e peso del grezzo.
I file macchina definiscono le dimensioni minime e massime del grezzo che una macchina può gestire, nonché il peso massimo consentito del pezzo.

Il peso viene considerato solo se viene caricato un file materiale con informazioni sulla densità.

Quando si seleziona una macchina con WanaGO, verranno suggerite solo quelle in grado di gestire il pezzo specificato.
