Il punto di evoluzione è il punto di cambio utensile. È accessibile nella finestra di modifica della macchina che consente varie configurazioni per la gestione dei punti di cambio utensile:
|
Tipo di movimento di evoluzione
|
The Evolution motion defines the tool movement at the end of machining to the tool change point based on the driven point chosen. The Evolution motion type can be of various configurations as visible on the image above; either motion only in X o Z, combinazione di movimento in X seguito da Z o viceversa, o un movimento diagonale che segue ZX. |
||
XpoiZ
|
ZX
|
SoloZ
|
|

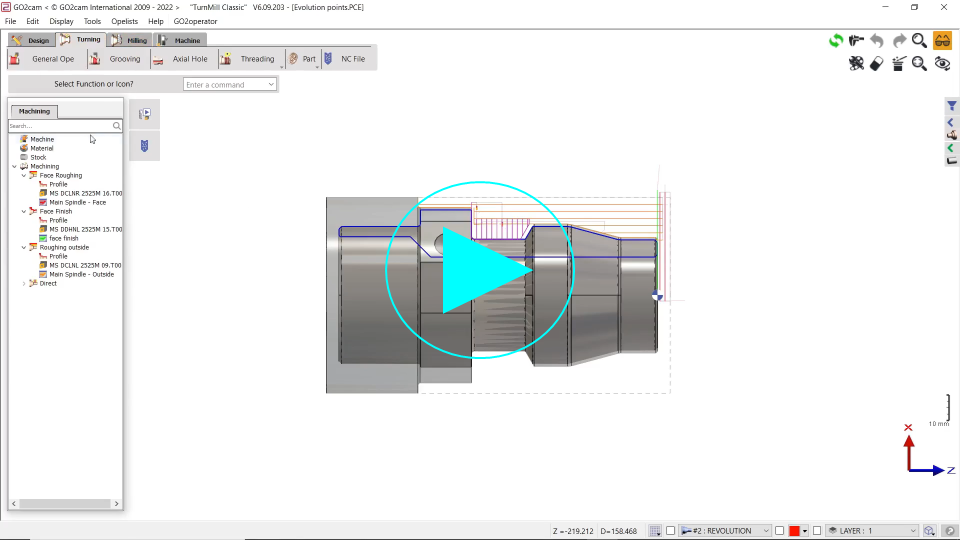

È possibile guardare un video a destra che mostra alcuni dei tipi di movimento. |
Tipo di movimento di evoluzione
|
|
Punto pilotato
Il movimento dell'utensile è diretto dall'opzione Punto pilotato scelta e dai valori delle coordinate ZXY definite.
|
|||
|
Opzione utensile La punta dell'utensile si sposterà fino alle coordinate ZXY impostate. |
|
Opzione torretta In questa opzione, l'utensile si sposterà fino a quando il punto dell'utensile tenuto nella torretta (indicato con una croce rossa) non si troverà alle coordinate ZXY definite. |
|
|
Opzione utensile massimo Viene considerato l'utensile più lungo utilizzato nel pezzo. Questo utensile si avvicina e si ritrae alle coordinate del punto di evoluzione. |
|
Opzione utensile/grezzo relativo Come Utensile massimo, il calcolo viene eseguito in base all'utensile più lungo, ma il più lungo di invia tra T10 e T1 solo. Ciclo 1: Utensile T10 Ciclo 2: Utensile T1 |
|
|
Utensile/grezzo, Utensile massimo/grezzo opzione Utensile e opzione Utensile massimo relativo al grezzo . Stesse opzioni di Utensile massimo ma il calcolo non è assoluto ma relativo al Materiale rimanente . |
|
|
|
|
Troverai un video sulla destra che mostra esempi delle opzioni Utensile, Torretta e Utensile massimo.
|
Punto pilotato
|
||
|
Troverai un video a destra che mostra un esempio dell'opzione Strumento/Magazzino. |
Utensile a Punta Incisa - Riserva
|
||
ZX Retrazione per orientamento B
|
Questa opzione è usata in un caso molto Speciale:
|
|
|
In tal caso, viene aggiunto un punto di ritiro per consentire di eseguire il nuovo orientamento in sicurezza. |
|
|
|
Posizione/Indice Ora
|
These 2 options, Tempo di posizionamento utensile and Tempo di indexaggio tra utensili , set the time for a complete tool change. Tempo di posizionamento utensile is the time for a tool change between 2 cycles, excluding the time for tool indexing in the turret, which is defined by the Tempo di indexaggio tra utensili . Devi definire il numero di utensili nella pagina Numerazione. |
|
|
Esempio: 1 cambio utensile tra ciclo 2 e ciclo 3 50 s 3 indicizzazioni tra T1 e T10 = 3 x 10 s = 30 s Totale = 80 sec.
Se il senso della torretta è singolo non puoi girare da T10 a T1 ma Solo da T1 a T10: 9 tempi indice! Tempo Totale = 140 sec.
|
|
