Introduzione

Questa pagina spiega come creare un mandrino per la macchina di tornitura.

▶️ Guarda un video in fondo alla pagina: Clicca qui


Il processo di creazione per utensili, simboli, macchine, ecc. è diventato più fluido con il sistema interattivo degli assi.

  • La freccia - inverte l'orientamento dell'asse selezionato

  • La lettera - consente il riposizionamento dell'asse selezionato in una direzione diversa

  • L'origine - consente di riposizionare il sistema di assi su un'altra origine.

▶️ Guarda un video sulla creazione del processo.

Help - Symbols Creation with Interactive axes-20250218-061726.png

Creazione del mandrino

Seleziona il modulo "Morsetto / Portautensili" nella Homepage.


Fare clic sul pulsante GO

Seleziona il file da importare

Seleziona l'opzione di importazione da applicare al solido.

Fare clic su "Applica"

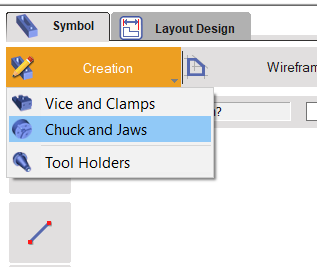

Fare clic sulla scheda "Creazione" quindi sul menu "Mandrini e morse"

Fare clic sul comando per creare il sistema di assi

Seleziona lo strumento per definire la posizione del sistema di assi

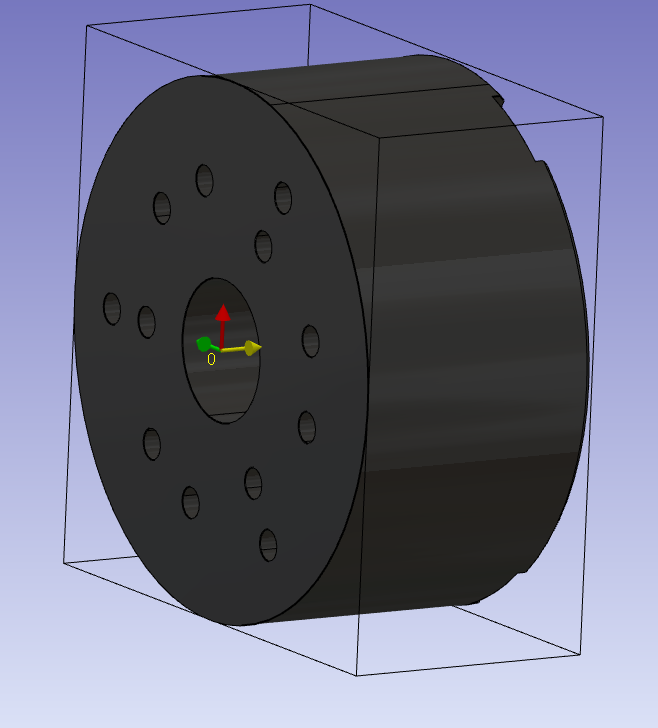

Definisci il sistema di assi 0.

Questo sistema di assi sarà il punto di montaggio del mandrino sul supporto del gruppo di lavoro della macchina.

L'asse Z definisce l'asse di rotazione.

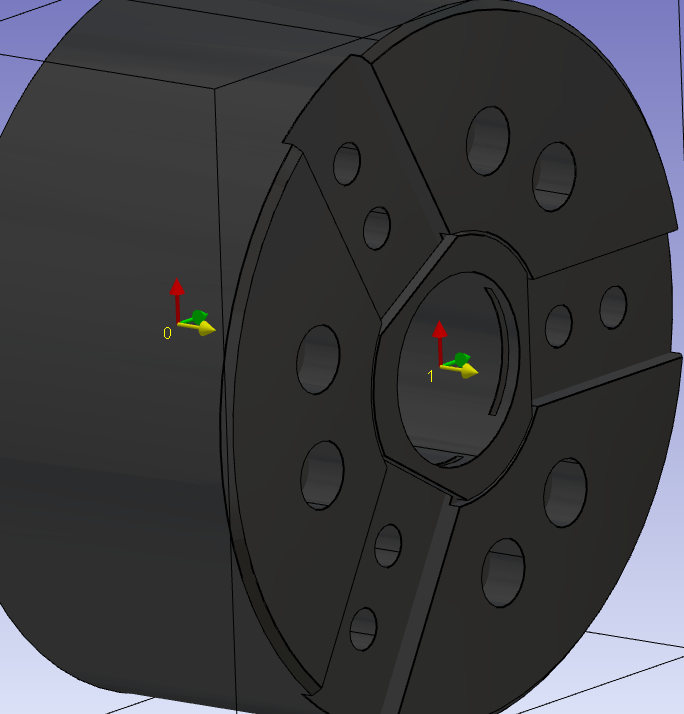

Esegui lo stesso comando per creare il sistema di assi 1.

La posizione dell'origine definirà la faccia in cui verranno montate le morse.

L'asse Z deve essere lo stesso del sistema di assi 0.

L'asse X sarà allineato con l'asse X del piano di tornitura. Definisce anche il posizionamento della prima morsa.

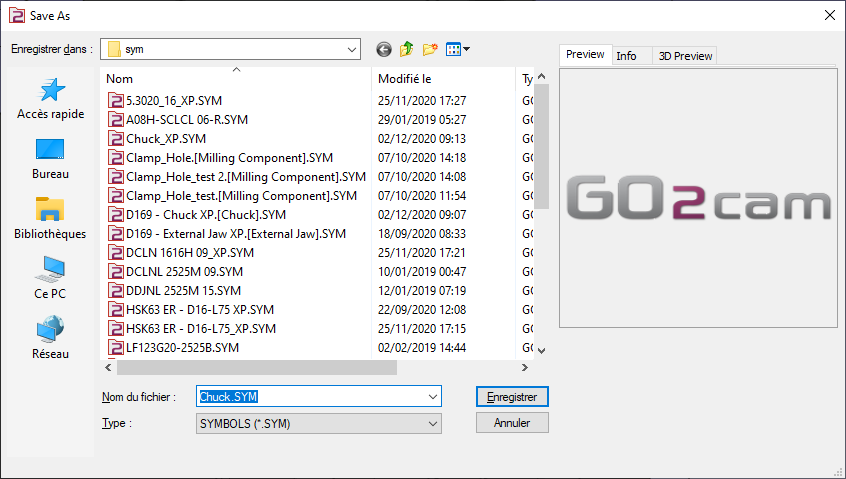

Salva il file nella cartella dei simboli dell'utente per l'utilizzo in GO2cam.

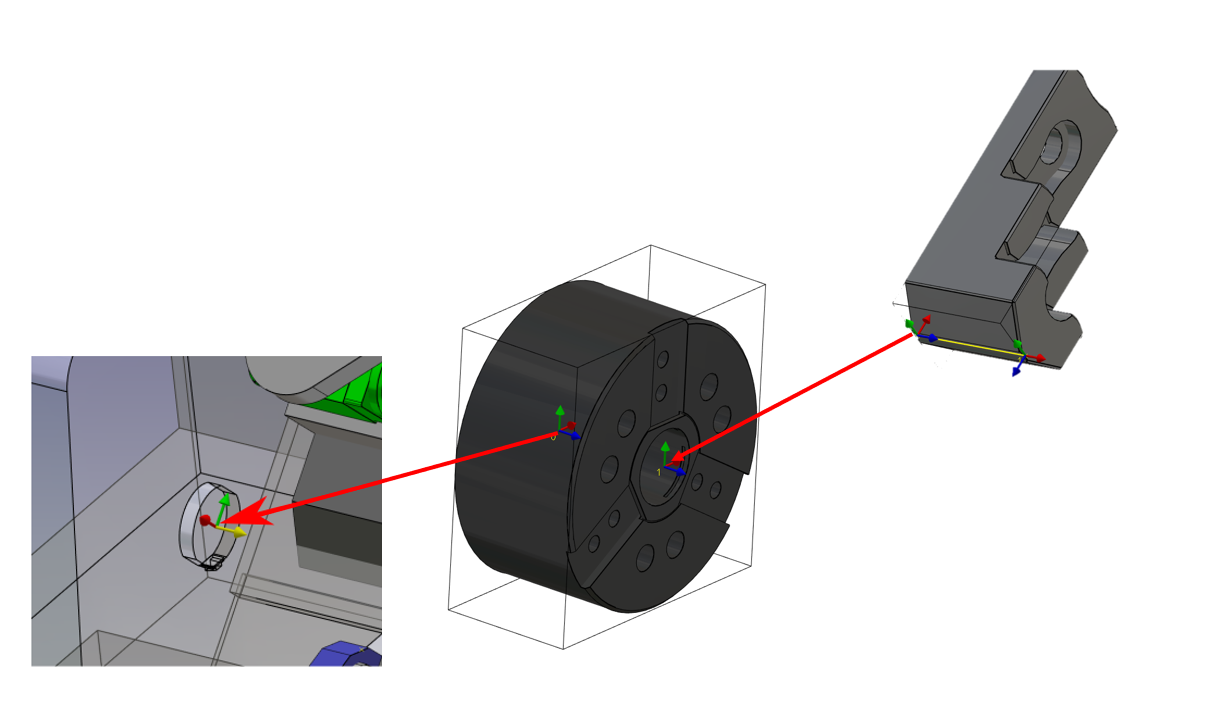

Punti chiave

  • Il sistema di assi 0 è il punto di montaggio sul supporto del gruppo di lavoro.

  • Il sistema di assi 1 definisce dove è montata la prima morsa.

  • L'asse Z dei due sistemi di assi è orientato nell'asse di rivoluzione della macchina.

▶️ Guarda un video sul mandrino:
