Definizione

Per memorizzare utensili e porta utensili con caratteristiche specifiche (correttore di lunghezza, diametro, lunghezza utile, ecc.), possiamo creare file di utensili (.FMO).

Questi file consentono di salvare più configurazioni di utensili e porta utensili per un uso successivo sulla macchina. Inoltre, un file FMO è indipendente dalla macchina e può essere utilizzato per diverse macchine.

Crea file FMO

Esistono 3 metodi per salvare la configurazione degli utensili in file FMO.

Senza un pezzo:

  1. Caricare un file macchina incluso un file modello 3D (.mcb)

  2. Nel menu Utensili MTE, inserire alcuni utensili e/o porta utensili sui supporti utensili

  3. Confermare → il file FMO viene salvato nella cartella Kinemac.

Senza un pezzo ma con utensili fissi o preparati nel file macchina:

  1. Caricare questo file macchina incluso un file modello 3D (.mcb)

  2. Nel menu Utensili MTE, fare clic su Montaggio auto ,

  3. Confermare → il file FMO viene salvato nella cartella Kinemac.

Con un pezzo lavorato:

  1. Il pezzo è programmato con diversi utensili

    1. Fare clic sullo sfondo

    2. oppure fare clic sul nome della macchina o del componente (mandrino, torretta) nell'albero

  2. Scegliere Salva come…

  3. il file FMO viene salvato nella cartella Kinemac.

Saving FMO.png

Right click on Tree.png

Usa file FMO

  1. Quando si seleziona la macchina, modificare la macchina e scegliere il file di utensili fissi desiderato nel modulo di lavorazione (tornitura, fresatura).

  2. Nel file macchina:

  • Andare alla scheda Cinematica

  • Scegliere il file FMO desiderato

  • Fare clic su OK, quindi salvare le modifiche nella macchina.

Fare clic con il pulsante destro del mouse sulla macchina
Nel file macchina

Opzione Aggiornamento sistematico nel file macchina:

  • NO : una modifica nel menu Utensili NON cambia il file FMO.

  • SI : una modifica nel menu Utensili cambiamenti il file FMO → I file FMO seguono automaticamente lo stato degli utensili nella macchina.

(blue star) This video shows the creation and the definition of FMO file in the machine file.

Creation of FMO file-20240814-074235.png

Assegnare Macchine utensili


Questo comando è progettato per semplificare la transizione dalla programmazione alla produzione sostituendo automaticamente gli utensili del ciclo generici o segnaposto con gli utensili effettivamente montati sulla macchina.

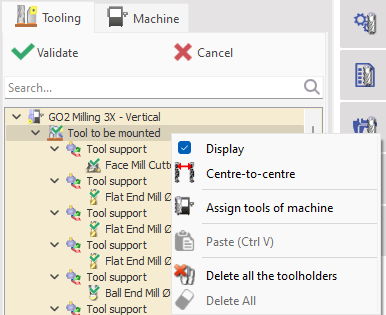

Il Assegnare Macchine utensili comando è accessibile facendo clic con il pulsante destro del mouse sulla macchina o sulla sezione Utensile da montare .

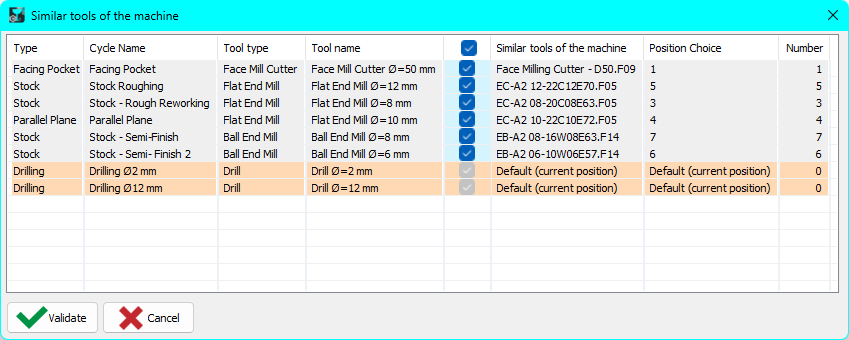

Quando selezionato, viene visualizzata una finestra di dialogo che mostra gli utensili segnaposto insieme agli utensili montati compatibili. Gli utensili incompatibili sono evidenziati per una facile identificazione. Convalidare la selezione per sostituire e montare gli utensili.

Assign tools of the machine dialog.png 		Assign tools of the machine.png

Questa funzione è particolarmente utile in officine con più macchine simili , dove ogni macchina può avere il proprio set di utensili montati, possibilmente di diversi produttori. Durante la programmazione, i cicli di lavorazione possono essere definiti utilizzando qualsiasi utensile compatibile per convalidare le operazioni e i percorsi utensile. Una volta selezionata la macchina di destinazione, questo comando sostituisce rapidamente gli utensili programmati con gli utensili effettivamente montati dal file FMO.

Dopo la sostituzione, il processo di montaggio può essere finalizzato come di consueto.

Guarda un video che dimostra il funzionamento del comando a destra.

HELP - MTE - Assign tools of machine-20251002-072623.png
