Introduzione

L'ambiente macchina utensile (MTE) è un modulo software opzionale progettato per migliorare le capacità dei sistemi di produzione assistita da computer (CAM). Funziona come un ambiente di lavorazione virtuale completo, offrendo agli utenti la possibilità di simulare e ottimizzare i propri processi di lavorazione prima dell'inizio della produzione effettiva.

Funzionalità principali

  • Simulazione realistica del percorso utensile: MTE si distingue simulando non solo i percorsi utensile programmati, ma anche i movimenti interciclo, i cambi utensile e le azioni della macchina (movimenti degli assi, rotazioni del tavolo) precalcolati dal post-processore specifico della macchina. Questo approccio olistico fornisce una rappresentazione altamente realistica dell'intero processo di lavorazione.

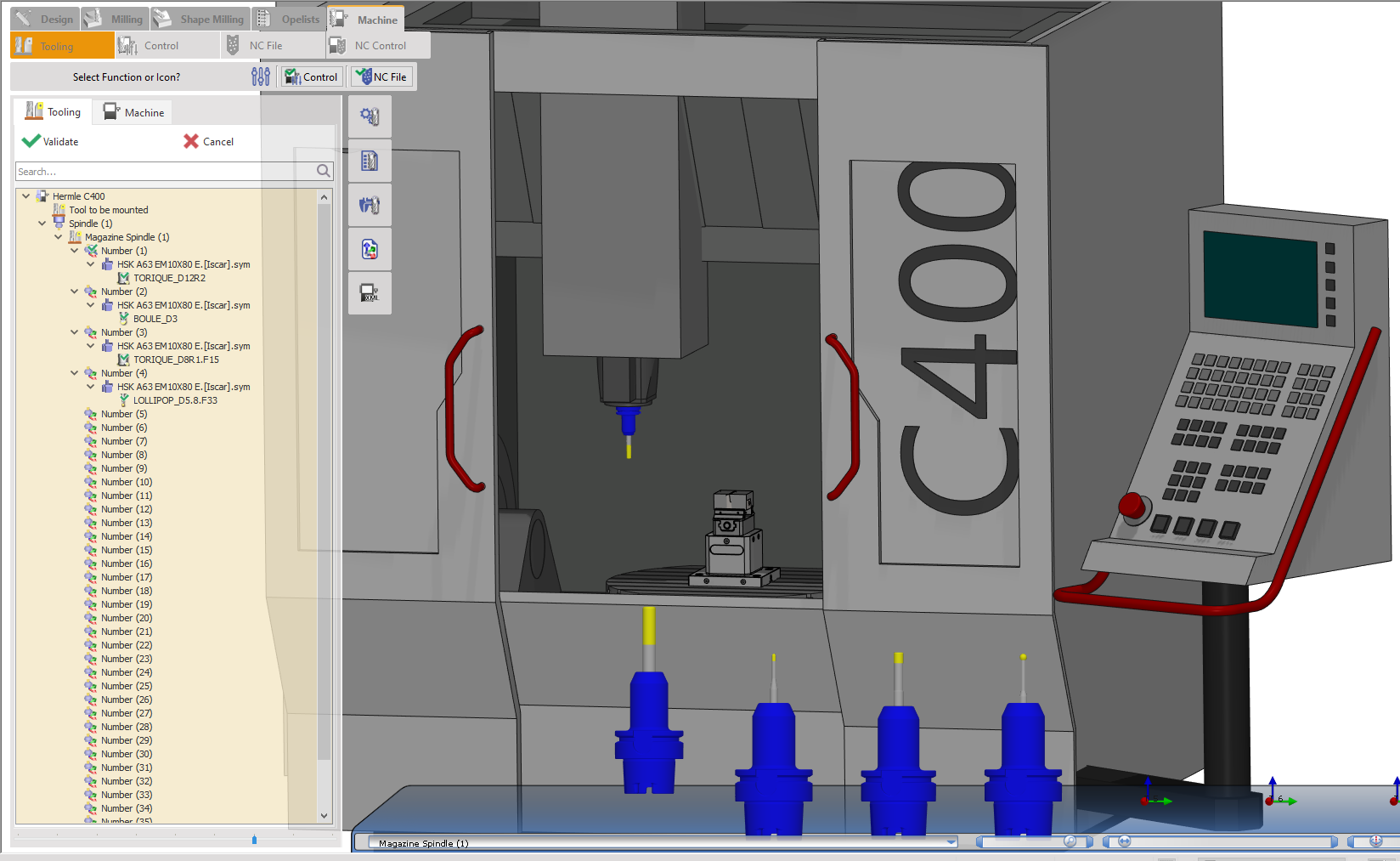

Esempio di MTE nella fresatura

  • Definizione e gestione semplificate degli utensili: MTE semplifica il processo di definizione e assegnazione di numeri agli utensili utilizzati in un progetto di lavorazione. Questa interfaccia intuitiva garantisce un'organizzazione efficiente degli utensili e riduce il rischio di errori.

Principi

  • Dipendenza dal post-processore: A differenza delle simulazioni CAM convenzionali, MTE si basa su un file macchina con un post-processore caricato. I dati del post-processore forniscono informazioni cruciali sui movimenti interciclo e sulle azioni della macchina, consentendo a MTE di generare una simulazione altamente accurata.

  • Definizione della cinematica della macchina: MTE richiede un modello CAD 3D predefinito dello specifico utensile utilizzato nel processo di produzione. Questo modello, formattato nel formato file X_T, rappresenta accuratamente la cinematica della macchina (movimenti). La creazione di questo modello comporta in genere una collaborazione con un tecnico di GO2cam International o un rivenditore per garantire la compatibilità con il post-processore.

Compatibilità della macchina

MTE offre un'impressionante compatibilità con una vasta gamma di macchine utensili, integrandosi perfettamente con la maggior parte delle configurazioni di lavorazione convenzionali. Questa versatilità consente agli utenti di sfruttare le capacità di MTE per un'ampia gamma di applicazioni di produzione.

L'attivazione del modulo MTE nella tua licenza GO2cam sblocca una nuova scheda. Questa scheda offre tre menu dedicati per:


  1. Utensili : Questo menu consente di definire e gestire gli utensili che si utilizzeranno nel progetto di lavorazione. Ciò include l'assegnazione di numeri utensile e la garanzia di compatibilità con la configurazione della macchina scelta.

  2. Controllo : Il menu Controllo fornisce una serie completa di opzioni per manipolare e personalizzare l'ambiente di simulazione MTE. È probabile che questo menu possa essere utilizzato per avviare, mettere in pausa e regolare la riproduzione della simulazione o accedere a viste e impostazioni specifiche per un'analisi più dettagliata.

  3. File NC: This menu facilitates interaction with the NC file that drives the MTE simulation. You can potentially access information within the NC file, such as specific toolpaths or machine commands, for further verification and optimization of your machining process.

(blue star) Guarda un video che introduce MTE con un esempio.

Machne Tool Environment(MTE) - Introduction.png
