GO2cam implements parametric design principles in the creation process. As a geometrical element/object is created, the history of creation is kept in a database. This methodology makes it possible for the selected element/object to have a link to all construction previously made. Also a history tree showing chronologically the operations for creation of a body part is also accessible and editable.

Parameterizing is a powerful functionality of GO2cam, you can find more information about it by cliccando qui!

Esistono due metodi per modificare un solido:

  1. utilizzando il Modifica elemento comando.

  2. utilizzando il Controllo comando.

Modifica elemento

Per modificare un elemento su un solido, è necessario accedere all' Modifica elemento Comando [1] e dove un Albero di modifica [2] will appear on the left side of the screen.

Esistono diversi modi per accedere al comando Modifica elemento:

1.

  • Utilizzando il Menu di testo, clicca su Modifica poi seleziona Modifica elemento .

  • Clicca sull'elemento da modificare.

2.

  • Click destro nello sfondo.

  • Click on the element.

3.

  • Click destro sull'elemento.

  • Seleziona Modifica elemento.

4.

  • Utilizzando il scorciatoia , Ctrl + H.

  • Seleziona Modifica elemento.

5.

  • Doppio clic sulla faccia dell'elemento.

Facendo Doppio clic sulla faccia di un elemento, si accederà alla linea corrispondente sull'albero.

È inoltre possibile modificare un altro elemento mentre ci si trova sull'albero come segue:

È possibile sia Click destro > Modifica elemento o Doppio clic su altri elementi per apportare modifiche e riapre la finestra di dialogo utilizzata per la sua creazione .

I punti di costruzione sono visibili : una convenzione di colore viene applicata ai punti liberi ( verde ), punti bloccati ( rosso ), punto selezionato ( evidenziato )
È anche possibile modifica i valori direttamente nelle quote.

(blue star) È possibile guardare un video sulla modifica di un elemento su solido:

Modify Main element of a solid - Copy-20240814-110141.png

Controllo

È inoltre possibile modificare un elemento su un solido utilizzando il Comando di controllo .

Assicurarsi che il comando di controllo sia impostato come segue:

  1. Misura su solido

  2. Informazioni topologiche

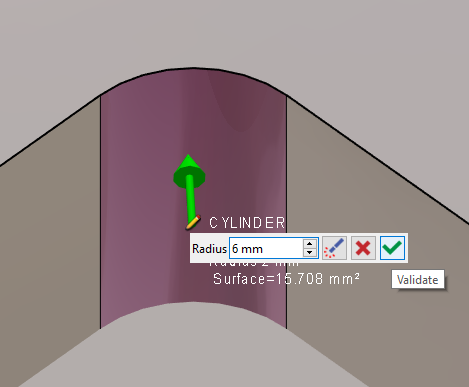

  • Quando si passa il mouse sugli elementi sul solido, se appare un matita simbolo, clicca su di esso o sul nome dell'elemento per inserire un Modifica rapida .

  • Modificare il valore nel campo e convalidare.

Ecco il nuovo raggio del cilindro.

È possibile guardare un video su come utilizzare il comando di controllo per modificare un solido di fresatura:

Use of Control command to modify solid geometry-20240814-110325.png

Questo video mostra uno dei principali punti di forza di GO2cam per quanto riguarda la modifica del solido e in particolare la tolleranza:

Modification of solid and adding Tolerance-20240814-104341.png

È possibile guardare un video sulla modifica e sulla tolleranza su solido di tornitura:
