Presentazione
GO2cam integra Parasolid, motore solido sviluppato e supportato da Siemens Product Lifecycle Management Software Inc. .
Parasolid è il principale software componente di modellazione geometrica 3D al mondo o modelatore "kernel". GO2cam consente di visualizzare il modello in qualsiasi momento grazie al OpenGL rendering realistico.
Si prega di leggere la spiegazione di seguito e notare anche che è possibile guardare i video tutorial e praticare nella parte inferiore della pagina.
Il menu Solido è diviso in 6 sottomenu:
|
Costruzione di entità solide basate sulla geometria wireframe (Estrusione, Rivoluzione, ecc.) e forme standard (Sfera, Cilindro, ecc.) |
|
|
Combinazione di solidi (Unione, Sottrazione, ecc.), finitura (aggiungendo raccordi e smussi) e trasformazione (Spoglia, Offset, ecc.) |
|
|
Comandi specifici delle operazioni sulle facce (Creazione, Estensione, Separazione, Eliminazione facce, Eliminazione fori, Facce di arresto.) |
|
|
Wireframe |
Questi comandi sono dedicati all'estrazione degli spigoli, all'analisi, al riconoscimento di un modello e alla creazione di entità 2D basate su di esso. |
|
Funzionalità |
Analisi solida, riconoscimento fori e anche creazione di fori standard e utente. |
|
Riparazione Importazione |
Comandi per riparare e analizzare solidi dall'importazione CAD (STEP, X_T,…). |
Principio
|
Sono disponibili diversi metodi per creare un solido:
|
|
|

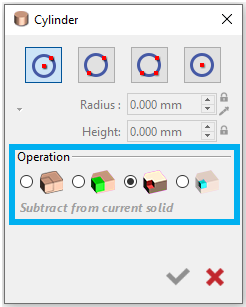

Durante la creazione di solidi, il Operazione booleana diventa disponibile quando viene creato un secondo solido, che consente di combinare solidi con operazioni come unione, sottrazione o intersezione con anche la possibilità di creare un solido indipendente. Abbiamo anche codifica a colori assegnato ai diversi processi (Unione: verde / Sottrazione: rosso / Intersezione: blu ). |
|
|
Utilizzare il Estrusione solida o comando di rivoluzione solida per creare le forme 3D da 2D. Il Estrusione solida è disponibile quando è presente una geometria wireframe sullo schermo. È possibile estrudere profili per creare un solido e definire se il solido sarà simmetrico o superficiale . L'operazione booleana è anche presente qui per una manipolazione più rapida del solido. Alcuni comandi sono disattivati o invisibili (finestra di dialogo) se non è possibile.
|
|
|

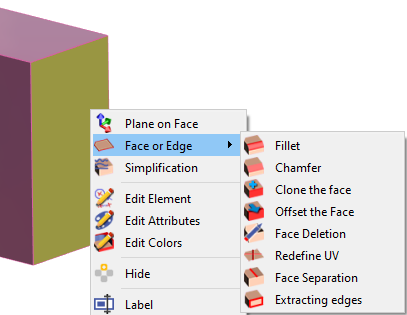

È possibile modifica solido facendo un clic destro sul viso o sul bordo e avere a disposizione diversi comandi: Piano sulla faccia : consente di creare un piano di lavoro dalla faccia selezionata. Faccia o bordo : esiste un elenco di comandi per modificare lo spigolo o la faccia selezionati. |
|
|

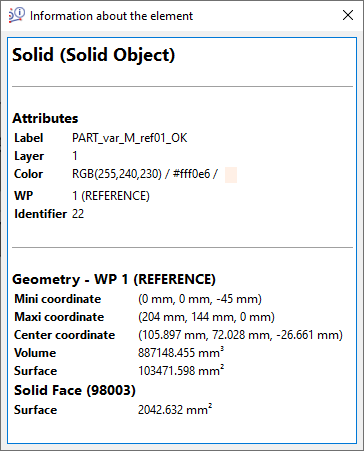

Accesso alle informazioni dell'entità del solido facendo un clic destro su una faccia per avere informazioni sulla intera superficie solida o sulla sola faccia solida come mostrato a destra. Le informazioni sulla superficie sono disponibili anche con il Controllo comando come mostrato di seguito.
|
|
Il tuo turno!
Di seguito sono riportati i diagrammi di layout di 2 pezzi che andremo a progettare. È possibile guardare i video per vedere come progettare i pezzi o provare a progettarli da soli.
|
Piastra di base
|
Questo video introduce la creazione di un solido usando solo il wireframe usando i seguenti comandi: Cerchio, linea, disegno, ovale centrale, rettangolo, raccordo, geometria duplicata, estrusione solida, sposta geometria, operazione booleana
|
|
Attacco multidimensionale
|
Questo video introduce la creazione di un solido con una combinazione di wireframe usando i seguenti comandi: cilindro, operazione booleana, piano sulla faccia, estrusione solida, superficiale
|
