Questo comando permette di misurare e modificare gli elementi e di ottenere informazioni su qualsiasi tipo di elemento, in qualsiasi momento.
Sono disponibili quattro modalità d'uso:
|
Misura manuale |
|
Misura su solido |
|
Misura su profilo |
|
Analisi PMI |
Queste modalità sono contestuali: se non c'è alcun solido nella parte, la misura dinamica non appare nel comando. Ma se c'è uno o più solidi, la misura dinamica è la modalità predefinita del comando.
La misura manuale
La misura manuale offre 2 tipi di informazioni :
-
una misura tra 2 elementi
-
informazioni sulle caratteristiche dell'elemento
Misura tra 2 elementi
Può essere fatto in: geometria wireframe, angolo solido, grezzo di lavorazione, tragitto utensile .
Diverse misure vengono visualizzate sullo schermo e nella finestra delle informazioni, in base alla selezione effettuata nell'area di dialogo:
-
La distanza diretta (D) tra i 2 elementi
-
Le distanze sugli assi X, Y e Z
-
Gli angoli di posizionamento espressi nel piano corrente
|
Misura di geometria 2D presa da un file DXF:
|
Su un solido, è possibile ottenere valori che la misura su solido non riesce a trovare: qui, la posizione del centro del foro rispetto alla faccia gialla, 76 mm sull'asse X. Per questo, cliccare il centro del foro e poi l'angolo del solido.
|
Informazioni sulle caratteristiche dell'elemento
Per questo, dopo aver cliccato l'elemento sullo schermo, è necessario cliccare il pulsante "Caratteristiche elemento" nell'area di dialogo. Le informazioni ottenute sono diverse a seconda del tipo di elemento selezionato. Ad esempio, per gli elementi geometrici lineari (segmento, linea), GO2cam visualizza l'angolo di posizionamento nel piano XY e la lunghezza dei segmenti.
È possibile visualizzare questi valori in modalità cartesiana o in modalità polare : far apparire il menu a comparsa con un clic destro sullo schermo di sfondo e poi scegliere Misure polari.
La misura su solido
La misura dinamica ha 3 scopi:
-
misurare distanze e angoli sulle facce solide
-
modificare i valori misurati (in accordo con la topologia del solido)
-
dare tolleranze ai valori misurati
Misurare distanze e angoli sulle facce solide
Questa azione viene applicata sui solidi e sul grezzo di lavorazione. Questo permette di cliccare le facce e di accedere a un gran numero di modalità di misura.
È anche possibile selezionare i simboli. Quindi, è possibile misurare una distanza tra grezzo o pezzo e morsa o morsetti, ad esempio!
|
Per la misura su solido modalità, l'elenco delle opzioni viene ora visualizzato in una casella combinata con diagrammi esplicativi e il numero di clic necessari per l'azione. Di seguito alcuni esempi:
|
|
|
È anche possibile trovare le opzioni facendo clic con il pulsante destro del mouse sullo sfondo dopo aver selezionato il comando di controllo. |
|
|
Visualizzazione: frecce viola vengono visualizzate per indicare le facce selezionate. Quando si seleziona il grezzo, la freccia è grigia . È possibile effettuare misurazioni tra la parte solida e il grezzo per conoscere il materiale da rimuovere, ad esempio. |
|
Informazioni topologiche
|
Questa modalità non è una misurazione vera e propria, ma permette di ottenere informazioni sulle facce solide. Spostare il cursore su una faccia e visualizzerà il suo tipo (piano, cilindro), l'orientamento (verticale, orizzontale, conica…) e talvolta un valore (raggio, angolo,…). È possibile utilizzare questo comando nella progettazione, ma anche nei menu di lavorazione, quando si seleziona la geometria o l'utensile. Le informazioni possono aiutare a scegliere l'utensile giusto, ad esempio.
|
|
|
Tabella delle informazioni topologiche:
|
Tipo di faccia |
Informazioni visualizzate |
|
Piano |
Verticale, Orizzontale, Conica, Sottosquadra |
|
Cilindro/Faccia |
Raggio |
|
Fori |
Raggio + angolo se conico |
|
Cono |
Angolo, raggio massimo e raggio minimo |
|
Toro |
Raggi |
|
Bspline / Superfici Iso |
Raggio di curvatura minimo |
Utilizzo
Quando si seleziona una modalità di misura e si clicca sulla/e faccia/e, il valore viene visualizzato sullo schermo. Se appare un simbolo "matita", cliccare per entrare in un Modifica rapida menu, dove è possibile modificare il valore.
|
La misura tra le 2 braccia della forcella fornisce il valore di 40 mm. La modalità di misura utilizzata è "Distanza cavità", con un clic, ma avrebbe potuto essere "distanza tra facce". Cliccando sulla quota si apre la finestra Modifica rapida per la modifica. |
We enter 32 mm. The button on the right shows a single arrow. It means that the modification is applied in one direction, according to the face clicked. (o prima faccia cliccata nel caso di "misura tra facce").
|
Cliccando sul pulsante, viene visualizzata una doppia freccia e la modifica viene applicata simmetricamente.
|
|
|
|
|
|
Caratteristiche
-
Queste opzioni sono contestuali, appaiono in base alla modalità di misura e all'elemento selezionato:
-
Un lato/Entrambi i lati: come spiegato sopra, è possibile applicare una modifica in una direzione o simmetricamente.
-
Selezione di facce simili: questa opzione permette di ripetere le azioni dall'elemento corrente a tutti gli elementi identici! Se si modifica o si dà una tolleranza a un foro o una gola in tornitura, è possibile utilizzare questo comando per ripetere la modifica a tutte le geometrie simili.
-
Raccordo concatenati: questa opzione dà la possibilità di modificare il raggio di un raccordo e di tutti i raccordi tangenti.
-
Elementi: durante l'utilizzo della modalità "Informazioni topologiche", alcuni elementi vengono direttamente riconosciuti come tipo non geometria, come i Fori e le sedi chiavetta in tornitura
|
|
|
Tolleranze
Con lo stesso processo, è possibile applicare tolleranze ad alcuni valori. Prendiamo l'esempio di un 6g6:
-
Se si immette la tolleranza g6, viene applicato il valore medio: 5,992
-
Se si immette g6-, viene applicato il valore inferiore: 5,988
-
Se si immette g6+, viene applicato il valore superiore: 5,996
-
È anche possibile immettere un intervallo di tolleranza. 6IT(-0,15,+0,05) applicherà il valore medio: 5,95
|
Il diametro del foro è di 30 mm. |
Applichiamo la tolleranza H7. |
Il valore medio viene applicato alla geometria: D30,011 mm |
|
|
|
|
Questo video mostra uno dei maggiori punti di forza di GO2cam per quanto riguarda la modifica del solido e in particolare le tolleranze nella fresatura:
|
È possibile guardare un video su modifica e tolleranze sulla tornitura solida:
|
La misura su profilo
Questo comando permette di controllare i profili e ottenere alcune informazioni importanti.
È necessario prima creare un profilo con un riquadro di delimitazione o definendo gli elementi iniziale e finale.
Una volta creato il profilo:
Alcune informazioni vengono visualizzate sullo schermo, sul profilo: numero di profilo, quota Z, valori dei raggi.
Molte informazioni vengono visualizzate nella finestra delle informazioni:
-
Una iso semplificata permette di ottenere il calcolo dei percorsi utensile,
-
Le principali caratteristiche del profilo: numero di elementi, lunghezza, raggio minimo, raggio massimo, ecc.
Iso semplificata:
Caratteristiche principali del profilo:
L'accesso alla diverse modalità per l'opzione di misura su profilo sono disponibili tramite la casella combinata nella area di dialogo. Le diverse modalità disponibili sono:
|
Automatico |
|
Tasca sagoma |
|
Faccia inferiore |
|
Faccia laterale |
|
Sagoma |
|
Wireframe |
|
Profilo |
|
|
Analisi PMI
|
GO2cam è anche in grado di leggere i PMI dai file CAD. In Controllo, l'opzione Analisi PMI può mostrare le facce interessate per ciascuna quota selezionata. |
|
|
|
Nuova funzione nel PMI per eseguire la misura tra 2 facce solide per modificare il valore. Questo funziona solo per le annotazioni di distanze e diametri. |
||
|

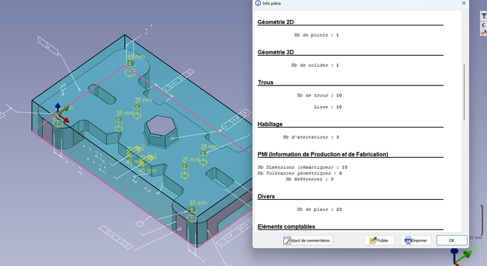

Tipi di PMI aggiunti in "Info pezzo" Viene fornito il dettaglio del numero di PMI per tipo::
Nb Dimensioni (semantica)
La modifica delle dimensioni funziona solo con le Dimensioni (semantica) |
|
|
