Ciclo: Foratura profonda e perno
|
|
Definizione
Questa pagina di aiuto spiega diversi parametri dedicati a modalità di foratura profonda .
Principio
La foratura profonda segue un processo molto preciso:
|
1. Preforatura: Un'operazione di preforatura deve essere programmata nel foro prima della foratura profonda. La profondità di questa foratura può essere di circa 1,5 x diametro . Per un diametro di 10 mm, è necessaria una profondità di 15 mm. |
|
|
2. Avvicinamento dell'utensile: Il velocità del mandrino è ridotto , quindi il mandrino si ferma a Distanza di sicurezza prima di entrare nel foro. |
|
|
3. Impegno utensile: L'utensile viene inserito nel foro preforato, un stop è impostato per il controllo dell'operazione. |
|
|
4. Lavorazione: Il mandrino è alla velocità normale per tutta la lavorazione. |
|
|
5. Riduzione dell'avanzamento: L'avanzamento viene ridotto ad ogni intersezione con un altro foro . L'avanzamento può anche essere ridotto all' inizio della lavorazione , per garantire la buona guida della punta. Se il foro è passante, è possibile ridurre anche l'avanzamento prima di attraversare . Gli altri fori devono essere lavorati prima se si desidera che l'intersezione venga riconosciuta! |
|
|
6. Ritiro: Un ritiro e una sosta sono definiti nel fondo del foro. Successivamente, l'utensile viene ritrattato a velocità del mandrino ridotta. |
Descrizione dei parametri
Refrigerante posticipato
Se impostato su sì, il refrigerante viene eseguito sul fondo del foro preforato.
Velocità del mandrino ridotta
Riempi il valore della velocità del mandrino che desideri programmare per avvicinamento e ritrazione della punta . Il valore è espresso in giri/minuto.
Coefficiente di riduzione dell'avanzamento
Questo valore è un coefficiente relativo all'avanzamento definito nella Tecnologia.
Distanza iniziale con avanzamento ridotto
Se si desidera utilizzare una velocità del mandrino ridotta all'inizio del foro, definire la distanza in questo campo. Dopo questa distanza, la velocità del mandrino viene modificata sul valore normale (definito nella pagina Tecnologia).
|
Distanza prima dell'intersezione (A): Questa distanza rappresenta il momento in cui l'avanzamento viene modificato su un valore ridotto prima di un'intersezione con un altro foro. |
|
|
Distanza dopo l'intersezione (B): Questa distanza è il momento in cui il valore di avanzamento viene modificato sul valore standard. |
|
|
Distanza prima di attraversare (C): Per i fori passanti, è possibile ridurre l'avanzamento prima di attraversare il materiale. |
Questi video spiegano come utilizzare la foratura profonda in GO2cam.
|
1 |
Il primo video mostra come aggiungere un'operazione di foratura profonda a un foro. |
1. Processo di foratura profonda
|
|
2 |
Il secondo video mostra la prima parte su come affrontare errori comuni durante l'applicazione di un'operazione di foratura profonda, in particolare utilizzando il diametro corretto degli utensili. |
2. Errori comuni nella foratura profonda, parte I: utilizzo del diametro corretto dell'utensile
|
|
3 |

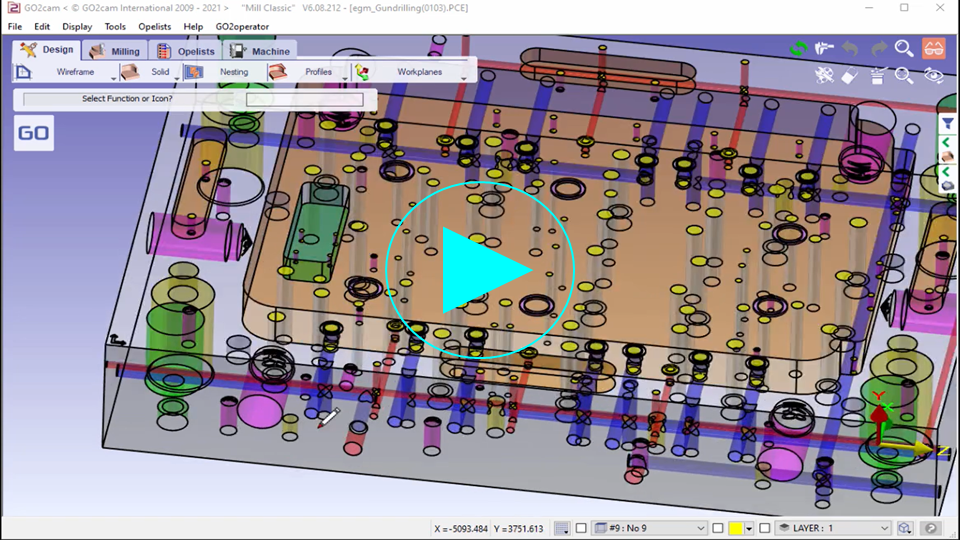

Il terzo video mostra la seconda parte degli errori comuni e mostra come unificare i fori che si trovano sullo stesso asse. |
3. Errori comuni nella foratura profonda, parte II: unificazione dei fori
|
