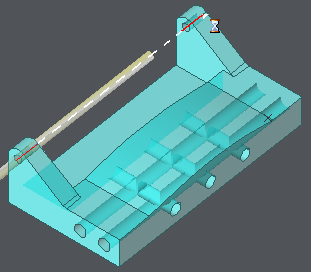

Lo scopo della lavorazione è di accelerare gli spostamenti tra 2 o più fori coassiali.

In modalità Forcella , la maggior parte dei parametri non è accessibile.

L'unico parametro importante da definire è il valore dell' avanzamento tra i fori lavorati.

Questo parametro si trova nella pagina Tecnologia.

1. È possibile utilizzare il seguente processo sia sulla geometria 2D che sul solido.

Quello che devi fare è creare un foro unico con la lunghezza totale dei diversi fori da lavorare.

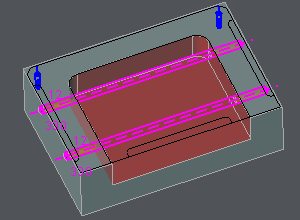

Per l'esempio a destra, ci sono 2 volte 2 fori coassiali, ogni foro è lungo 50 mm ma la lunghezza totale è di 330 mm.

In questo caso, creare un foro lungo 330 mm.

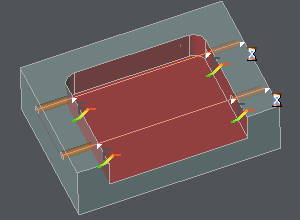

Grazie alla gestione del grezzo, se si lavora la tasca prima dei fori, viene applicata la modalità forcella. L'avanzamento è maggiore all'interno della tasca.

2. Nel caso in cui si disponga del modulo Funzioni di lavorazione fori (HMF), è possibile utilizzare il Riconoscimento di fori Funzione

Questo comando si trova in Design / Solido / Operazioni su solido e nelle Interfacce, in Solido / Calcolo geometrico.

Prima di unificare i fori, verificare che la direzione di Z sia la stessa. In caso contrario, selezionare il foro da invertire e fare clic sul Inversione comando nella parte inferiore della finestra di dialogo.

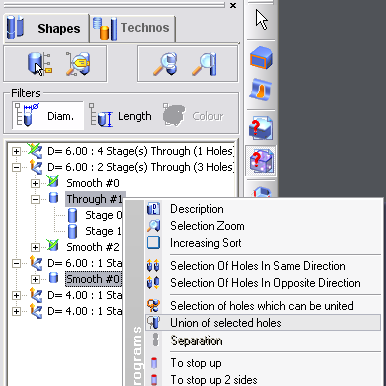

Successivamente, selezionare i fori da unificare nell'albero con il tasto Ctrl per la selezione multipla.

Quindi fare clic con il pulsante destro del mouse, scegliere Unione dei fori selezionati.
