Introduction
Cette page explique comment créer un étau à une seule mâchoire mobile pour une fraiseuse.
|
Le processus de création d'outils, de symboles, de machines, etc. est devenu plus fluide avec le système d'axes interactif.
|
Création de l'étau
Sélectionnez le module « Serrage / Porte-outils » dans la page d'accueil. |
|
Cliquez sur le bouton GO |
|
Sélectionnez le fichier à importer |
|
Choisissez l'option d'importation que vous souhaitez appliquer sur le solide. Cliquez sur « Appliquer » |
|

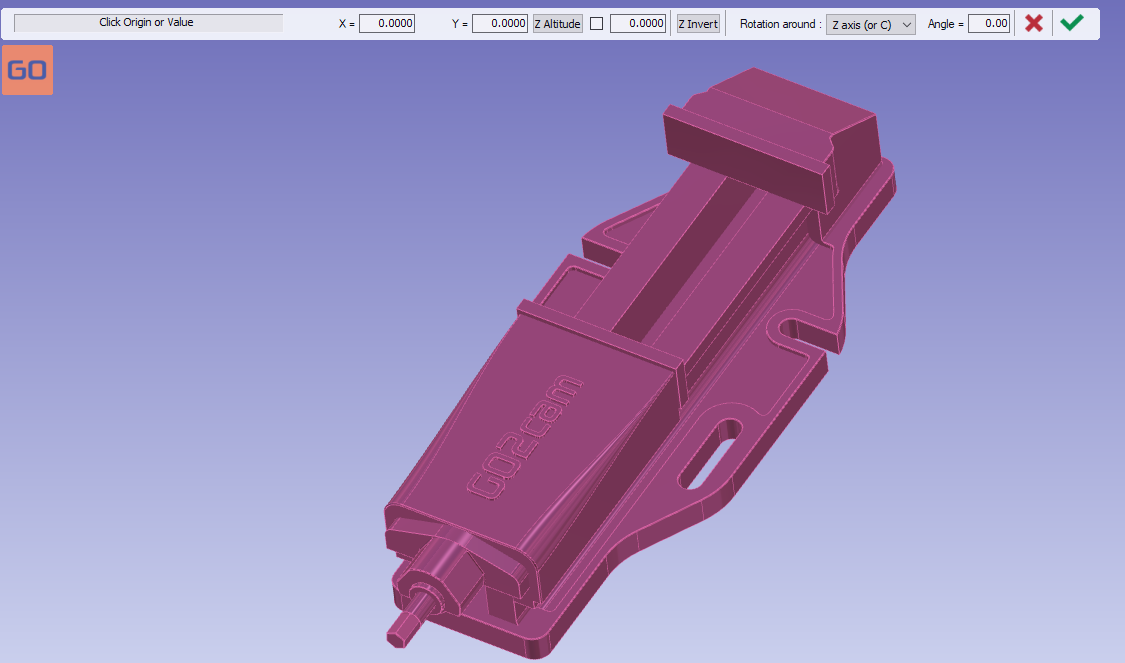

Cliquez sur la face plane pour orienter l'étau. La face cliquée aura l'axe Z comme vecteur normal. |
|
L'origine peut être directement validée sans aucune autre action. |
|
Cliquez sur l'onglet « Création », puis sur le menu « Étaux et brides » |
|
Cliquez sur la commande pour créer un système d'axes |
|

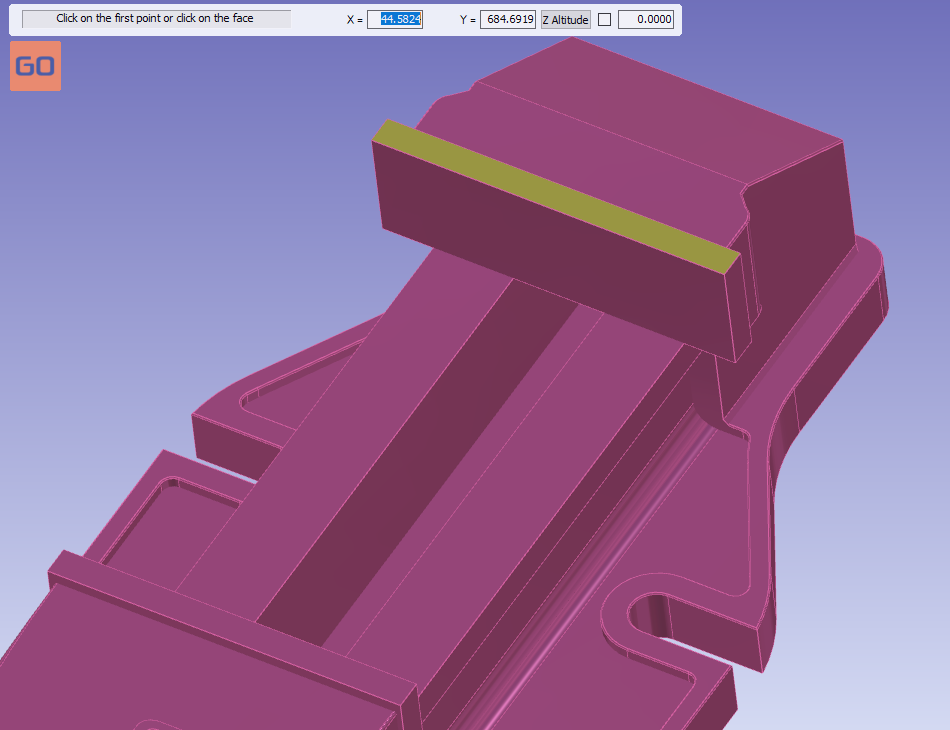

Sélectionnez l'outil pour définir la position du système d'axes |
|

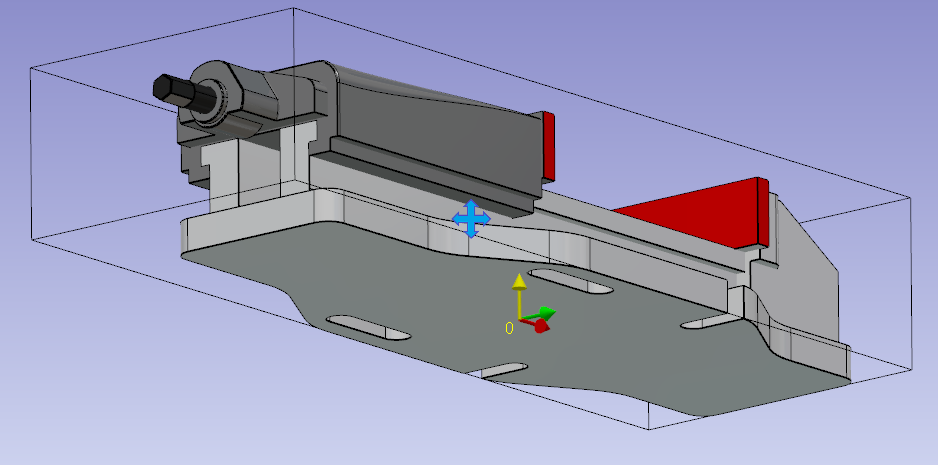

Définissez le système d'axes 0.
Le système d'axes correspondra au système d'axes du support d'assemblage de travail, où l'étau sera monté.
|
|

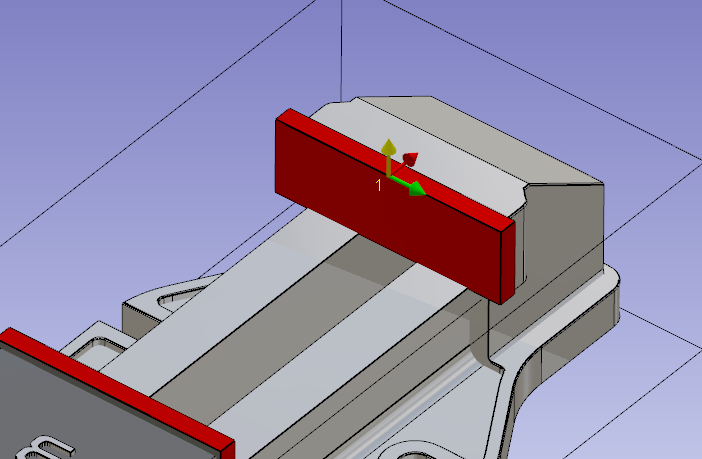

Effectuez la même commande pour créer le système d'axes 1.
Le système d'axes 1 sera le point que vous pouvez piloter lorsque vous réglez la position de l'étau sur la pièce. |
|
Cliquez sur l'outil des vecteurs composants. |
|

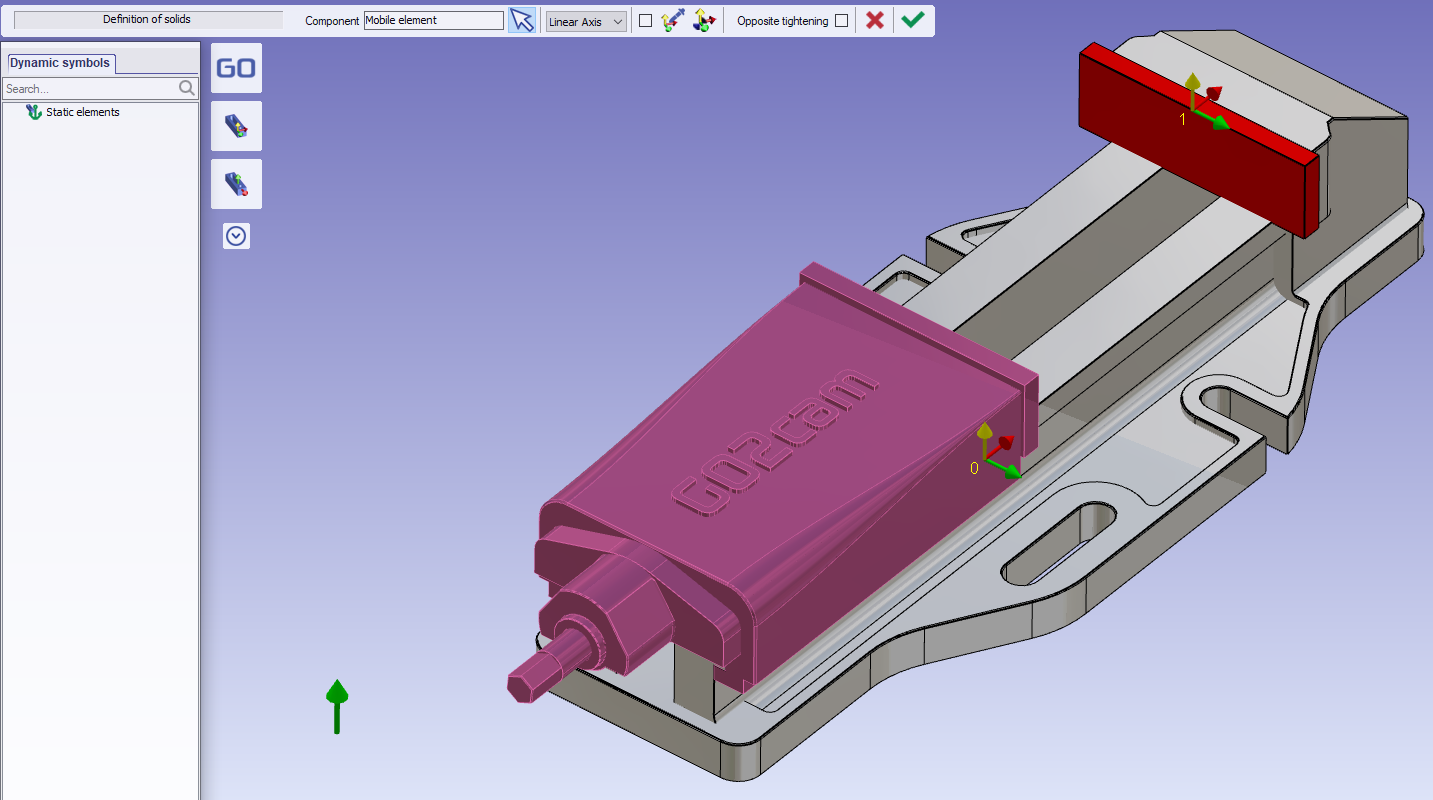

Vous êtes invité à sélectionner l'élément mobile.
Toute la géométrie non sélectionnée dans l'élément mobile sera considérée comme un élément fixe. |
|

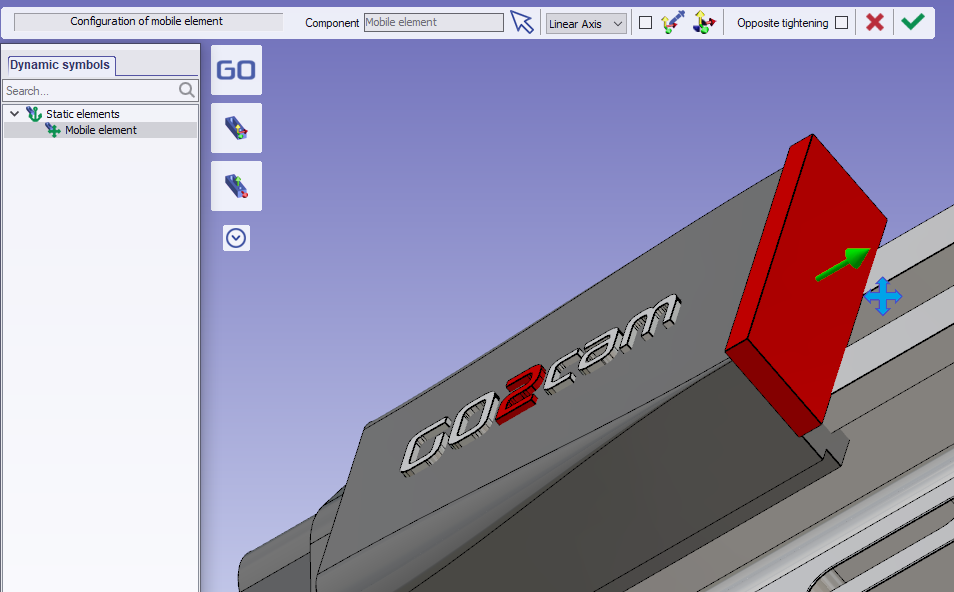

Cliquez sur l'outil pour créer la direction du mouvement |
|

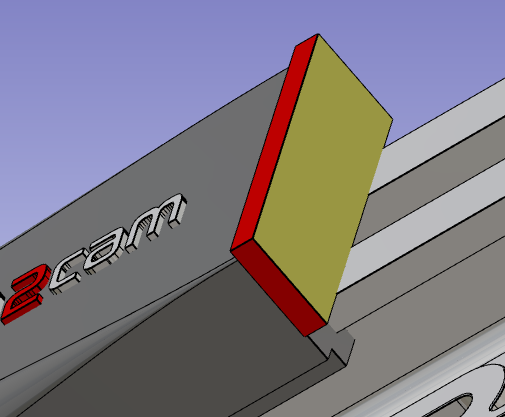

Cliquez sur la face de la mâchoire mobile |
|
Validez la création de l'élément mobile |
|

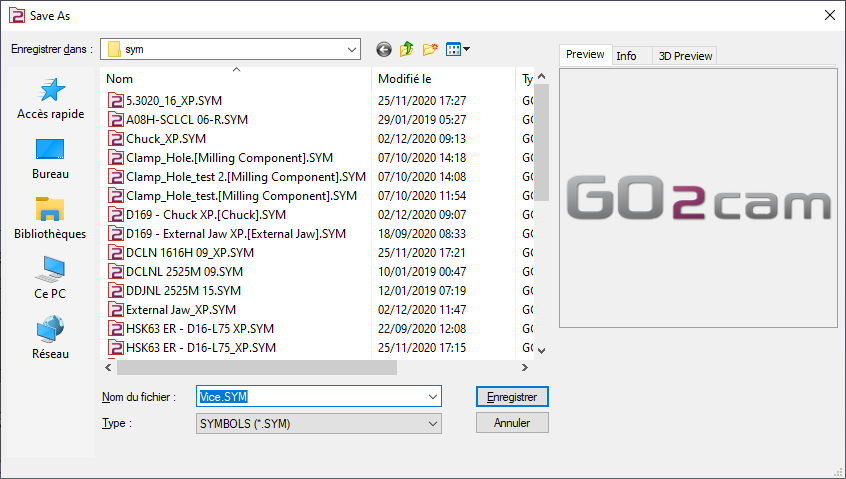

Enregistrez le fichier dans votre dossier de symboles pour l'utiliser dans GO2cam. |
Points clés
-

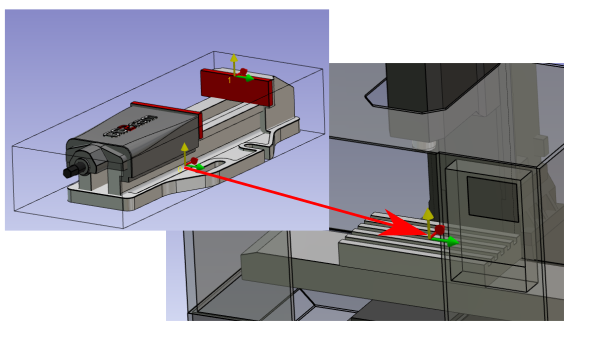

Le système d'axes 0 sera monté sur le support d'assemblage de travail de la machine.
-
Le système d'axes 1 sera utilisé pour positionner l'étau sur le brut.
Vous pouvez définir plus d'un système d'axes pour positionner l'étau sur le brut. Pour ce faire, ajoutez un système d'axes.
