Regardez une vidéo en bas de page: Cliquez ici

Le processus de création pour les outils, les symboles, les machines, etc. est devenu plus fluide avec le système interactif d'axes.

• La flèche - inverse l'orientation de l'axe sélectionné

• La lettre - permet le repositionnement de l'axe sélectionné dans une direction différente

• L'origine - permet de déplacer le système d'axes vers une autre origine.

Regardez une vidéo sur le processus de création.

Sélectionnez le module «Bridage / Porte-outils» dans la page d'accueil.

Cliquez sur le bouton GO

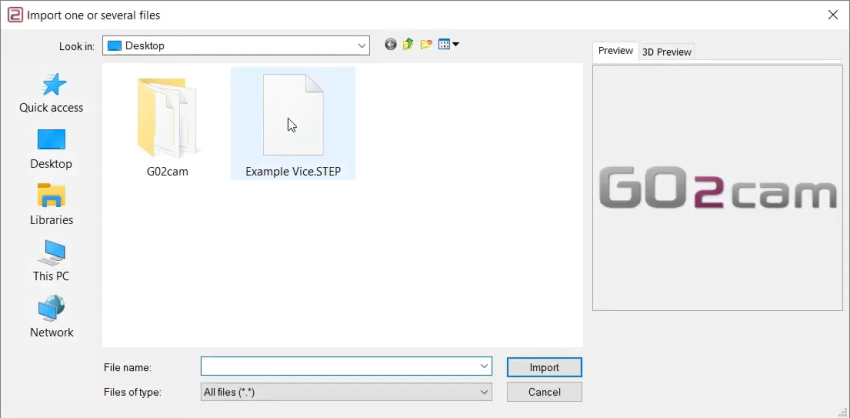

Sélectionnez le fichier à importer

Sélectionnez l'option d'importation à appliquer au solide.

Cliquez sur «Appliquer»

Cliquez sur l'onglet «Création» puis sur le menu «Etaux et brides»

Cliquez sur la commande 'Vecteurs composant' pour créer les vecteurs des éléments mobiles.

Sélectionnez la partie mobile qui sera associée au vecteur.

Sélectionnez la commande 'orientate the axis' pour définir la position du système d'axes.

Et cliquez à nouveau sur la face de référence puis sur la «coche verte» pour valider.

Sélectionnez les commandes 'Vecteurs composant'

puis 'orientate the axis'

et cliquez sur la face de l'élément mobile pour créer le vecteur comme indiqué.

Répétez la même procédure pour créer une création du côté opposé de l'élément mobile comme indiqué.

Cochez la case 'Inversion Sens' pour inverser le sens du vecteur.

Puisqu'il s'agit du côté opposé de la mâchoire, activez la case à cocher 'Usinage opposé', puis validez avec la coche verte.

Dans l'arborescence des symboles dynamiques, sélectionnez les trois «éléments mobiles».

Ensuite, cliquez avec le bouton droit et sélectionnez 'Associer éléments'.

Répétez le processus pour la deuxième mâchoire. Tout d'abord, cliquez sur la commande 'Vecteurs composant'

pour créer un système d'axes.

Sélectionnez ensuite l'élément mobile comme indiqué.

Sélectionnez 'orientate the axis'

et cliquez sur la face de l'élément mobile pour créer le vecteur comme indiqué.

puis validez.

Cliquez sur la commande 'Vecteurs composant'

et sélectionnez à nouveau 'orientate the axis'

puis sélectionnez la face indiquée pour créer les vecteurs.

Puis validez.

Répétez la procédure de l'autre côté de la deuxième mâchoire.

Ensuite, liez les trois éléments nouvellement créés.

Cliquez sur la commande 'Création trièdre'.

Sélectionnez l'outil pour définir la position du système d'axes

Définissez le système d'axes 0 comme indiqué sur l'image.

Répétez le même processus pour définir le système d'axes 1 comme indiqué sur l'image.

Créez le système d'axes 2 dans la même position que le système d'axes 1 mais à une altitude de 89 (soit en saisissant, soit en cliquant sur la face indiquée par la flèche).

Dans l'arborescence des symboles dynamiques, faites un clic droit sur les éléments statiques, allez sur «Pose assistée» et cochez «Serrage central»

Enregistrez le fichier dans le dossier de symboles de l'utilisateur pour l'utiliser dans GO2cam.

Regardez la vidéo montrant comment créer un étau avec multi-serrage et comment l'utiliser sur un solide.
