Cet environnement est dédié à la mise en plan et à la cotation de la pièce. Les commandes sont regroupées dans 2 menus :

  • Mise en plan : ce menu permet de définir la mise en plan de la pièce courante.

  • Création de cartouche : menu dédié à la création et à la définition des cartouches.

Presentation

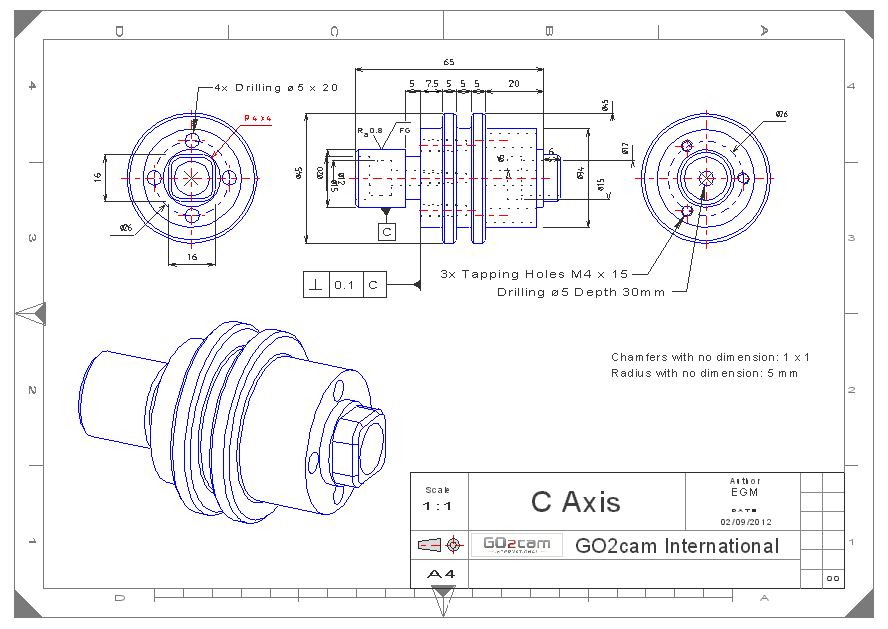

Ci-dessous une mise en plan définie dans GO2cam avec quelques fonctionnalités du module Mise en plan :

  • Textes (tels que « Chanfreins sans cote : 1 x 1 »)

  • Cotes (cotes linéaires et axiales)

  • Annotations (telles que « 4x perçage d5 x 20 ») ’)

  • Tolerances (tolérances de forme, d'orientation, de position et de battement)

  • Images (import du logo)

  • Cartouche (création et réglages)

Mise en plan de la géométrie filaire

Dans cette vidéo :

  • Définition de la mise en page sur une page A3 en ouvrant une cartouche standard existante.

  • Utilisation de la commande Cote d'encombrement .

1 Page setup and overall dimension-20240826-112504.png

Cote linéaire

  • placer des cotes sur la mise en plan filaire,

  • modifier le nombre de décimales après la virgule,

  • définir des cotes perpendiculaires ou parallèles à la direction d'une ligne.

2 Linear Dimensions-20240826-112607.png

Cote circulaire

  • placer des cotes sur la mise en plan filaire,

  • coter un rayon ou un diamètre,

  • ajouter un préfixe devant la cote,

  • modifier le style de flèche

  • ajouter des tolérances

3 Circular dimension-20240826-112650.png

Cote point

Lors de l'utilisation de cette commande, vous devez d'abord afficher l'origine de la cotation, un point qui sera le 0,0.

La 2e vidéo détaille quelques options :

  • afficher plusieurs coordonnées ou une seule,

  • afficher ou non la lettre d'axe.

4 Point Dimension-20240826-112744.png
Cote point

5 Point dimension options-20240826-112841.png
Cote point - Options

Cotation chanfrein

2 façons de définir les cotes de chanfrein.

6 Chamfer dimension-20240826-112940.png

Cote angulaire

7 Angular dimension-20240826-113102.png

Alignement de cotes

Le processus doit commencer par le choix d'une cote qui sera la référence pour l'alignement.

Un raccourci pour cette commande est disponible dans le menu contextuel.

Cette vidéo montre comment aligner différentes cotes dans une mise en plan dans GO2cam.

8 Dimension Alignment-20240826-113155.png

Le menu contextuel sur les cotes ouvre plusieurs options intéressantes :

  • Déplacer,

  • Déplacer texte,

  • Alignement de cotes,

  • Décomposer,

  • Mettre à l'échelle.

9 pop up-20240826-113527.png

Cotation d'un trou

Cette vidéo montre comment modifier la cote d'un trou fileté et comment inclure des valeurs de tolérance dans les cotes.

10 Hole dimension-20240826-113645.png

Mise en plan de la géométrie solide

Création de mise en plan pour Solide :

  • charger une cartouche standard,

  • utilisation de la commande Mise en plan d'un solide , qui crée automatiquement plusieurs vues de mise en plan selon votre sélection dans une liste,

  • mise en place de plusieurs cotes sur les vues filaires : linéaires, circulaires et angulaires.

11 Creation of layout for solid-20240826-113737.png

Cotation directe d'un solide

Cette vidéo montre comment insérer des cotes en cliquant directement sur les arêtes d'un solide.

12 Direct dimensioning of a solid-20240826-113821.png

Vue de détail

Detail view with change of scale-20241127-111758.png

Options complémentaires

Imprimer la mise en plan au format PDF

Nous vous montrons comment générer le fichier PDF à partir d'une mise en plan conçue dans GO2cam, à l'aide de la commande Imprimer .

13 Print layout to pdf-20240826-113914.png

Enregistrement des préférences utilisateur

Vous pouvez créer vos propres styles personnalisés pour les cotes, les enregistrer et les utiliser lorsque vous en avez besoin.

14 Saving user preferences-20240826-114009.png

Création et utilisation de cartouche

Création de cartouche

15 Title box creation-20240826-114059.png

Création de texte

16 text creation-20240826-114148.png

Création de questions

17 Question creation-20240826-114230.png

Insertion d'image

Les images peuvent être glisser-déposer et converties en polyèdre .

18 Image insert-20240826-114311.png

Utilisation de la cartouche créée

19 Use of created title block-20240826-114356.png

Comment remplir la cartouche

20 How to fill the title block-20240826-114450.png
