Ce module optionnel fournit à l'utilisateur l'ensemble d'outils nécessaires pour créer des modèles et des gabarits de documents d'atelier personnalisés.

Présentation

En entrant dans le module, l'utilisateur se voit présenter la page d'ouverture :

1 : Ouvrir document existant , le modifier et l'enregistrer.

2 : Créer un document/gabarit à partir d'un document vierge , remplir la page et l'enregistrer.

3 & 4 : Créer un document à partir d'un gabarit , remplir la page et l'enregistrer.

Les documents sont les feuilles finales qui seront remplies dans GO2cam : l'extension du fichier est *.DMOD et ils sont enregistrés dans le répertoire Modèles .

Les détails ci-dessous se concentreront sur la création d'un document à partir de zéro.

Pour ce faire, cliquez sur Document vierge .

L'interface du programme s'ouvre comme indiqué à droite avec la configuration de la page au milieu, par défaut au format A4.

La marge est visible en gris foncé.

Tous les outils nécessaires à la création des documents sont disponibles dans le menu Création de document .

Menus

L'interface utilisateur propose 3 menus : Conception, Mise en page et Gabarit.

Conception :

Ce menu est une sélection des principales commandes filaires , donné dans 2 sous-menus principaux Création , Finition du dessin . D'autres sous-menus sont dédiés aux Texte commandes, hachures et à importer et positionner images .

Mise en page :

Ce menu est dédié à la création du contenu de la page :

sections pour le texte, les vocabulaires et les questions des utilisateurs,

fenêtres 3D, tableaux et répétitions.

Voir le tableau ci-dessous pour plus de détails.

Gabarit :

Les gabarits sont des pages contenant des éléments utilisés dans toutes les pages du document : cadre, nom du document, version, logo de l'entreprise, etc. Lorsque vous créez un document à partir d'un gabarit, chaque page créée utilise ce gabarit.

La création et l'enregistrement du gabarit ne se font pas avec le menu Fichier dédié au document. Il existe des commandes et des boîtes de dialogue spécifiques dans le menu Gabarit :

Gestionnaire de documents

Lorsque vous entrez dans le module, la barre d'affichage vous donne le boîte de dialogue des filtres et une nouvelle boîte de dialogue : le gestionnaire de documents . (Typiquement sur le côté droit)

Cliquez avec le bouton droit sur le nom de la page et sélectionnez Modifier pour accéder à plus d'options pour la configuration de la page.

Fonctionnalités :

• définir le format du document (A4, A3…), l'orientation et la taille des marges,

• vous pouvez créer plusieurs pages sur le même document, avec une mise en page différente,

• vous pouvez renommer les pages créées.

• vous pouvez modifier l'ordre des pages en cliquant avec le bouton droit pour accéder à la fonction dans le menu contextuel. La liste doit être triée par première colonne si vous souhaitez que ces éléments apparaissent.

La page actuelle est affichée en gras dans le gestionnaire.

Regardez une vidéo à droite montrant l'interface du module.

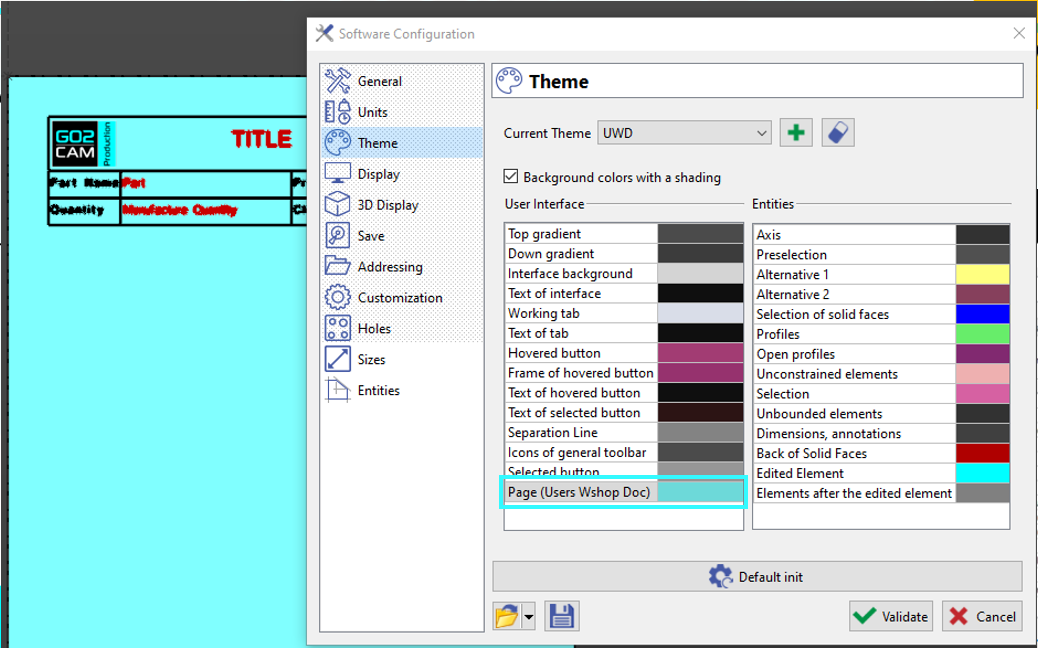

Nouvelle possibilité de modifier la couleur d'arrière-plan de votre page. En allant dans Outils > Thème > Page (Documents atelier utilisateurs).

Texte

Création des textes qui seront fixés dans le document : titres, en-têtes, etc.

Vocabulaire technique

Ces vocabulaires sont des données et des valeurs tirées des pages des outils et des cycles. Ils sont triés en catégories prédéfinies en fonction des pages des outils et des stratégies.

Vocabulaire général

Vocabulaires d'usinage et de système triés en 5 catégories : machine, matière, usinage, environnement et système.

Questions des utilisateurs

Ces textes sont des questions spécifiques des utilisateurs que GO2cam ne peut pas deviner : nom de l'entreprise, nom de l'auteur, révision du document, etc. Lorsque vous remplissez le document, un tableau vous demande les réponses à ces questions.

Trier les questions des utilisateurs

Vous pouvez modifier l'ordre des questions dans le tableau, et également modifier la question elle-même.

Fenêtres 3D

4 types de fenêtres peuvent être créés : Pièce (affichage 3D avec brut et dispositif de maintien si vous le souhaitez), Cycle (capture d'écran des trajets d'outils), Outil (affichage 3D ou icône ou image de la page de l'outil ou photographie personnalisée) et Mise en plan solide .

Code barre a été ajouté sous Outil type. Le code barre est exporté dans le document sous forme de barre.

Créer un tableau

Création d'un tableau pour insérer des vocabulaires. Définissez-le par 2 points et indiquez le nombre de lignes et de colonnes. Vous pouvez utiliser la grille pour créer le tableau (avec la touche Ctrl).

Préparation du tableau

Au préalable, le tableau est créé avec ses en-têtes et les vocabulaires sont positionnés sur 1 ligne ; ensuite, vous utilisez le préparation du tableau pour remplir tout le tableau en un seul clic !

Répétition

Possibilité de répéter certains éléments pour éviter une sélection multiple : textes, vocabulaires, questions des utilisateurs, fenêtres 3D et tableaux.

Ouvrir un gabarit

Enregistrer un gabarit

Supprimer des gabarits

La définition d'un gabarit est similaire à celle d'un document.

Utilisez le Conception et Mise en page menu pour définir un gabarit.

Enregistrez la page à partir du menu Gabarit pour la définir comme telle.

Ci-dessous une vidéo montrant un exemple de création d'un gabarit.

Un modèle de document peut être créé entièrement à partir de zéro en utilisant le Vierge Document option ou à partir d'un gabarit . Si un gabarit est disponible dans la fenêtre d'ouverture, cliquez simplement dessus pour démarrer le processus.

Utilisez les menus Conception et Mise en page pour définir la page comme requis. Vous pouvez ajouter autant de pages que nécessaire pour le modèle.

Le menu de mise en page possède des outils très puissants pour faciliter le processus de création, tels que les vocabulaires, les fenêtres 3D et la préparation des tableaux.

Les vocabulaires généraux et techniques ont des étiquettes qui peuvent être placées n'importe où sur la page et les informations seront automatiquement extraites du logiciel/système lors de l'étape d'application.

Les fenêtres 3D généreront automatiquement des images dans le document.

La préparation des tableaux élimine les tâches répétitives en remplissant automatiquement les tableaux uniquement à partir des données insérées dans la première ligne.

Voir la vidéo à droite pour un exemple détaillé.

L'application du modèle de document d'atelier utilisateur se fait à partir du menu Fichier CN dans les modules principaux de GO2cam (fraisage, tournage, etc.)

Cliquez ici pour des informations détaillées sur la commande UWD.

Voir également une vidéo à droite montrant un exemple.

Devis :

Un autre exemple intéressant de l'utilisation de UWD est d'aider à générer des documents de devis pour le processus de fabrication. Cela fonctionne de concert avec la estimation des coûts commande et les différents paramètres de coût définis, pour obtenir les informations requises. Les vocabulaires des paramètres de coût peuvent être définis dans le modèle et le document sera généré.
