Cette commande permet d'évaluer le coût d'une pièce grâce à 3 éléments : coût machine, coût matière, coût outil. |
|
|
Prérequis
pour le calcul, il faut renseigner certains paramètres dans les fichiers machine et matière et dans les pages Outils . Pour lancer la commande , il faut d'abord charger un fichier machine et un fichier matière !
|
Fichier machine
Nous avons ajouté un paramètre dans la première page pour définir le coût horaire, qui sera utilisé pour la partie calcul du coût final de la pièce en fonction du temps d'usinage. |
|
|
Fichier matière
Les valeurs de Masse volumique et prix au kilo sont utilisées pour calculer le prix de la matière en fonction du volume de brut. Vous pouvez également choisir de définir le prix par brut si celui-ci est connu.
|
|
|
Page outil
Afin de calculer correctement le coût de l'outil, nous avons besoin de 2 informations : Le coût d'achat d'un outil, Le durée de vie de l'outil, ce qui donnera le nombre d'outils utilisés pour la production de la pièce.
Celles-ci ont été ajoutées dans la page Options de la définition de l'outil. |
|
Vous pouvez également écrire directement ces valeurs dans le Tableau des coûts et les valeurs seront écrites dans les pages outil et dans les fichiers machine et matière. Mais pour pouvoir le faire, les fichiers machine et matière doivent être chargés quand même !

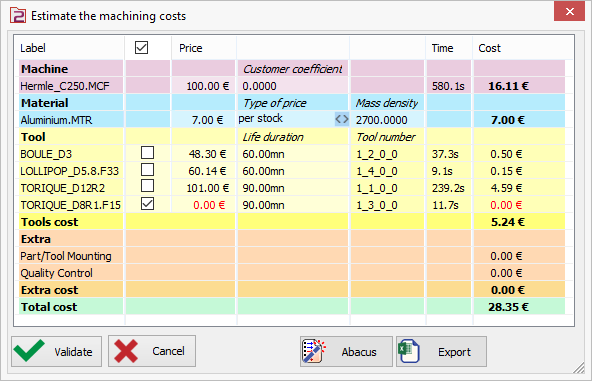

Le La commande Estimation des coûts ouvre un tableau où toutes les informations nécessaires sont données. Le calcul des coûts est effectué et affiché immédiatement.
Each of the 3 items (machine, material, tool) has its own color. Also, if an information is missing, such as the price of a tool, the field is displayed in red. You can change or define the values directly in the table
Les totaux partiels sont donnés pour chaque élément et le coût total est sur la dernière ligne.
Utilisation du tableau
|
Machine le coût est calculé en fonction du temps d'usinage total. Matière si le prix est donné au kilo, le calcul est effectué en fonction du volume de brut. Si le prix est donné par brut, aucun calcul à effectuer. Outils les coûts des outils sont calculés en fonction du temps d'usinage de chaque outil et de sa durée de vie. Si le temps d'usinage est supérieur à la durée de vie de l'outil, nous l'affichons en rouge . |
|
Extra : une nouvelle commande techno spécifique appelée « Coût supplémentaire » a été créée pour définir des coûts spéciaux, tels que l'opération de sciage, l'ébavurage, le contrôle. Elle peut être définie comme un coût ou comme un temps qui sera ajouté au temps d'usinage total pour les coûts machine.
Commandes supplémentaires :
|
La case à cocher pour chaque outil permet de donner un prix approximatif à partir d'une Abaque . Cette abaque est le fichier Cost.xml dans le dossier Mat . Vous pouvez personnaliser ce fichier avec vos propres valeurs. Cochez la case pour l'outil dont le prix n'est pas défini, puis cliquez sur le bouton « Abaque » en bas. Un prix sera attribué à l'outil, cette ligne est affichée en Italique . |
|
Bouton Exporter : le tableau peut être exporté et enregistré au format *.csv. |
In the Document atelier utilisateur option, you have an access to all those parameters in order to define a customized sheet for the cost estimation.
|
|
