Définition

Possibilité de changer l'outil pendant un cycle d'usinage ! Le changement peut être manuel ou automatique (changeur d'outil). Cette commande est très utile lorsque les opérations d'usinage sont très longues : usinage de matériaux durs, tournage vertical…

(blue star) Vous pouvez regarder une vidéo en bas de page : cliquez ici

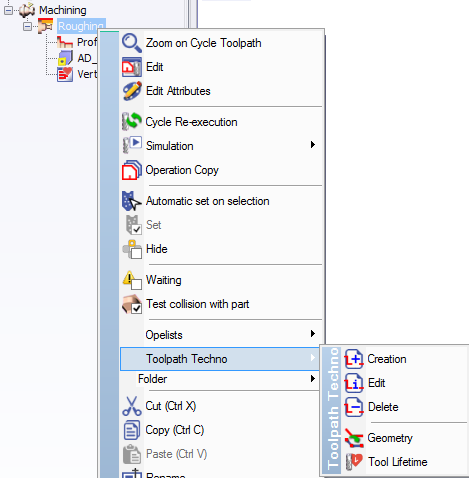

Accès à la commande

L'accès se fait uniquement dans l'arbre d'usinage.

Il y a 2 façons.

Paramètres

  • Action :

    • Manuel : retrait de l'outil, arrêt de la machine, puis changement manuel de l'outil ou de la plaquette, redémarrage de l'usinage

    • Outil frère : retrait de l'outil, changement automatique de l'outil, redémarrage de l'usinage

  • Définir la durée de l'outil utilisée pour le calcul

  • La tolérance permet de favoriser la position de dégagement en fonction des points d'approche/retour existants

  • Le dégagement peut être Direct, avec Arc, avec Arc+Longueur

  • Paramètres pour les points d'approche et de retour

Tableau des outils : clic droit dans le arrière-plan pour accéder aux options

  • Ajouter des outils automatiquement ou manuellement

  • Numéroter les outils

Affichage

Une fois validé, des icônes s'affichent pour informer du changement d'outil :

  • dans l'arbre d'usinage, dans l'icône de stratégie

  • dans le trajet

  • pour les utilisateurs MTE, dans le diagramme de Gantt

Autres règles appliquées dans MTE

  • Le montage automatique est effectué en fonction de la création d'outils frères

  • Chaque outil dupliqué est indépendant et peut avoir un support différent, ses propres paramètres, etc.

  • En tournage, les outils sont dupliqués sur la même tourelle

  • les outils flash sont gérés !

(blue star) Vous pouvez regarder une vidéo sur la gestion de la durée de vie des outils :
