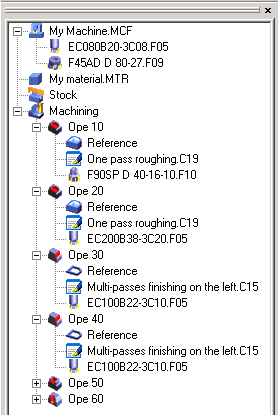

Utilisation générale

• L'arbre fonctionne principalement comme l'explorateur Windows (la touche 'DEL' peut être utilisée par exemple)

• Double-clic sur une ligne permet d'éditer la fonction correspondante

• L'icône affiche l'état de la ligne ;

par exemple : s'il n'y a pas de machine chargée, l'icône est rouge barré .

Réduire/développer les cycles dans l'arbre d'usinage

Des raccourcis permettent de réduire et de développer les détails des données affichées dans l'arbre d'usinage.

• Pour un cycle unique : vous pouvez utiliser la touche “ - ” ou “ / ” pour réduire le cycle et la touche “ + ” ou “ * ” pour développer le cycle.

• Pour plusieurs données, telles que les opelists, les dossiers et la liste complète d'usinage :

  • “ - ” réduit la branche et “ + ” la développe en respectant si les éléments contenus sont fermés ou ouverts.

  • “ / ” réduit la branche et “ * ” la développe et développe également tous les éléments contenus.

Prenons cette situation :

Le dossier Face supérieure contient 3 cycles, 1 est développé :

En appuyant sur la touche “ - ” ou “ / ”, le dossier est réduit :

Ensuite, en appuyant sur la touche “ + ”, il est développé comme avant…

… tandis qu'en appuyant sur la touche “ * ”, le dossier et tous les cycles à l'intérieur sont développés :

Vous pouvez regarder une vidéo sur les raccourcis pour réduire et développer l'arbre d'usinage :

La transparence de l'arbre est désormais disponible dynamiquement en bas de l'arbre.

Ce n'est plus une option ON/OFF, vous pouvez sélectionner l’ intensité de transparence grâce au curseur.

Glisser-déposer est disponible :

• sur une opération pour la déplacer vers un autre emplacement.

• + touche ctrl : sur une opération pour la copier vers un autre emplacement

• + touche ctrl : sur une référence, une stratégie et un outil pour la copier dans un autre cycle.

Ces manipulations sont manuelles, ce qui signifie que vous devez indiquer à GO2cam

de recalculer les opérations : cliquez sur Mettre à jour .

Maintenant, vous pouvez également effectuer des actions de glisser-déposer tout en éditer un cycle existant.

Pour éditer l'outil que vous utilisiez :

• Commencez par double-cliquer sur le cycle que vous souhaitez éditer.

• Ensuite, ouvrez la boîte de dialogue des outils.

• Ensuite, faites simplement glisser-déposer l'outil souhaité depuis un autre existant cycle pour effectuer la modification.

Lorsque vous déplacez un élément avec la fonction glisser-déposer, le texte est transparent et l'icône liée au curseur vous donne des informations :

l'élément est déplacé

l'élément est copié (touche ctrl)

le mouvement est impossible

Vous pouvez regarder une vidéo sur l'application du glisser-déposer pour les outils :

Clic droit sur une ligne ouvre une fenêtre contextuelle qui propose différentes fonctions selon la ligne :

• Machine

  • Remarque : si des outils fixes ont été définis, ils sont affichés dans l'arbre d'usinage et vous pouvez glisser-déposer (+ ctrl ) pour les copier dans un cycle.

• Matière

• Brut

• Usinage

  • Opération

  • Référence : pour éditer la référence ou la copier

  • Stratégie : accès aux pages des cycles et aux fonctions de copie

  • Outil : pour éditer l'outil ou le copier.

Copier un outil dans plusieurs cycles simultanément

• Vous pouvez maintenant remplacer un outil par un autre dans un ensemble spécifique de cycles (auparavant, cela n'était possible que pour un cycle ou tous les cycles).

  Pour ce faire, rassemblez d'abord tous les cycles dans un dossier . Ensuite, vous avez deux options :

  • Sélectionnez l'outil et faites-le glisser sur le dossier tout en maintenant la touche Ctrl enfoncée.

  • Copiez l'outil à l'aide de Ctrl + C et coller dans le dossier.

Vous pouvez regarder une vidéo sur Copier/Coller dans l'arbre d'usinage :
