Présentation
|

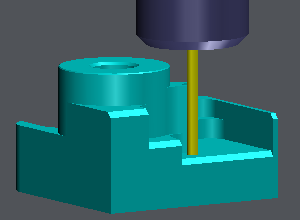

Optimisation automatique de la longueur de coupe et de la longueur utile de l'outil en fonction de la taille de la pièce solide. |
Cette fonction ne s'exécute que s'il y a une pièce solide.
|
|
Rappels et contraintes d'utilisation
|

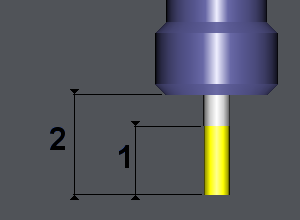

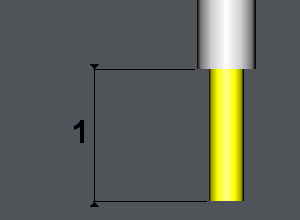

Rappels :
|
|
|
|
Contraintes : la fonction s'exécute si :

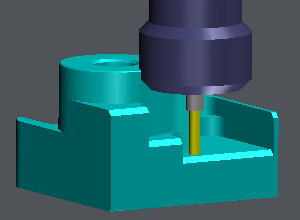

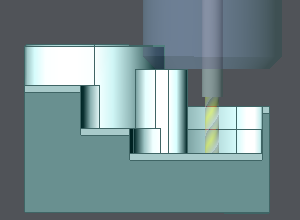

Cet exemple à droite montre l'usinage de la poche. La longueur de coupe de l'outil n'est pas suffisante pour usiner toute la poche. La longueur utile n'est pas suffisante non plus, il y a des collisions entre le porte-outil et la pièce. |
|
|
Pour activer la fonction Réglage optimum
Dans l'arbre d'usinage, faites un clic droit sur le cycle choisi. Choisissez Trajectoire Techno , puis Réglage optimum .
La zone de dialogue suivante apparaît :
-
À gauche se trouve le nom de l'outil utilisé dans le cycle, donné à titre d'information
-

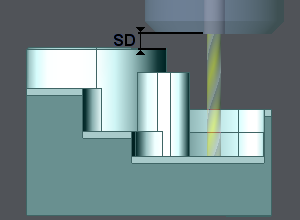

Distance de sécurité : valeur à ajouter à la taille de la pièce. Vous pouvez saisir n'importe quelle valeur.
-
Longueur utile :
-
le premier champ est la valeur actuelle prise dans la page outil. Elle est donnée à titre d'information.
-
la deuxième valeur est calculée par GO2cam : taille de la pièce + distance de sécurité .
-
-
CROIX ROUGE : to cancel the function
-
TIC VERT : to validate and apply the value calculated by GO2cam.
|
Lorsque vous validez la fonction Outil optimum, la valeur calculée est appliqué automatiquement dans la page outil. Vous pouvez simuler et voir la modification immédiatement. |
|
|
|
|
|
