Nouveau

Création d'une nouvelle pièce.

Ouvrir

Ouvrir un fichier déjà enregistré. Raccourci : touche Ctrl + O.

Enregistrer

Enregistrer le fichier courant. Raccourci : touche Ctrl + S.

Enregistrer sous...

Enregistrer un fichier pour la première fois, ou dupliquer le fichier en lui donnant un nouveau nom.

Import solide automatique

En Fraisage et Érosion fil : import d'un fichier solide, positionnement en cliquant sur la face de support et création automatique du brut. Cliquez ici pour plus de détails .

Import solide automatique

En tournage uniquement : import d'un fichier solide, positionnement automatique selon son axe de révolution et création automatique de la silhouette 2D. Cliquez ici pour plus de détails.

Importer

Chargement d'un fichier depuis un logiciel CAO. La liste des interfaces CAO et le processus pour les traiter sont expliqués ici .

Exporter

Le fichier courant peut être exporté et enregistré dans un format CAO. La plupart des formats d'échange standard sont pris en charge : 2D en DXF et DWG, 3D en PDF, IGS, SAT, X_T, STL et STEP, ainsi que les formats d'images tels que JPEG, BMP et PNG.

Pour les fichiers Parasolid .X_T, l'option permettant de saisir la version du fichier à enregistrer est également disponible dans la fenêtre d'aperçu. La version est saisie dans une boîte de dialogue.

Un nouveau type d'exportation a été ajouté dans Fichier > Exporter, offrant la possibilité d'exporter un graphique au format SVG (Scalable Vector Graphics) pour les images vectorielles.

Ce format est utilisé pour renouveler le Aperçu avant impression le rendant plus précis et introduisant également plus d'options comme indiqué dans la capture d'écran.

go2transfer sécurisé

go2transfer est un service de transfert de fichiers de données pour les professionnels à la recherche de sécurité et confidentialité . Afin de répondre aux exigences de sécurité, nous avons conçu un système innovant et robuste.

Il est offert aux utilisateurs finaux de GO2cam. Cliquez ici pour plus d'informations.

Ajouter…

La fonction principale des commandes est d'ajouter un Fichier GO2cam ou un fichier CAO sur le fichier PCE courant. Cliquez ici pour plus d'informations.

Fichier GO2cam

En travaillant avec un fichier PCE, vous pouvez ajouter un autre fichier PCE sur le fichier courant.

Le but principal est d'ajouter de la géométrie ou d'importer une forme de brut.

Comportement :

• la géométrie est ajoutée, vous devez choisir où la positionner sur la pièce courante,

• l'usinage peut être récupéré si vous répondez « Oui » à la question correspondante,

• le brut n'est jamais pris, nous conservons toujours le brut de la pièce courante.

Fichier CAO

En travaillant avec un fichier PCE, vous pouvez y ajouter un fichier CAO.

Ceci est ouvert avec les interfaces CAO standard.

Il n'y a pas de positionnement automatique, vous devrez le faire une fois la pièce importée.

Affectation des solides

Cela permet d'accéder à tableau d'affectation des solides , where you decide whether a solid is the workpiece, the stock, a clamping element or something else.

Importer des outils…

Modules Outils de forme/Bibliothèques d'outils uniquement : cette option permet d'importer les données d'outils stockées au format GTC, qui est une norme internationale pour l'échange de données d'outils. Pour plus d'informations, cliquez ici : Importer des outils - Normes GTC .

Enregistrer le fichier temporaire

Sauvegarde de sécurité du travail courant, même si le fichier n'est pas enregistré.

Récupérer le fichier temporaire

Récupération des dernières sauvegardes du travail courant.

Vous avez la possibilité de définir des sauvegardes automatiques toutes les x actions. Définissez ce nombre x dans la Configuration du logiciel GO2cam (cliquez sur le logo GO2cam dans la page d'accueil), puis la page « Enregistrer ».

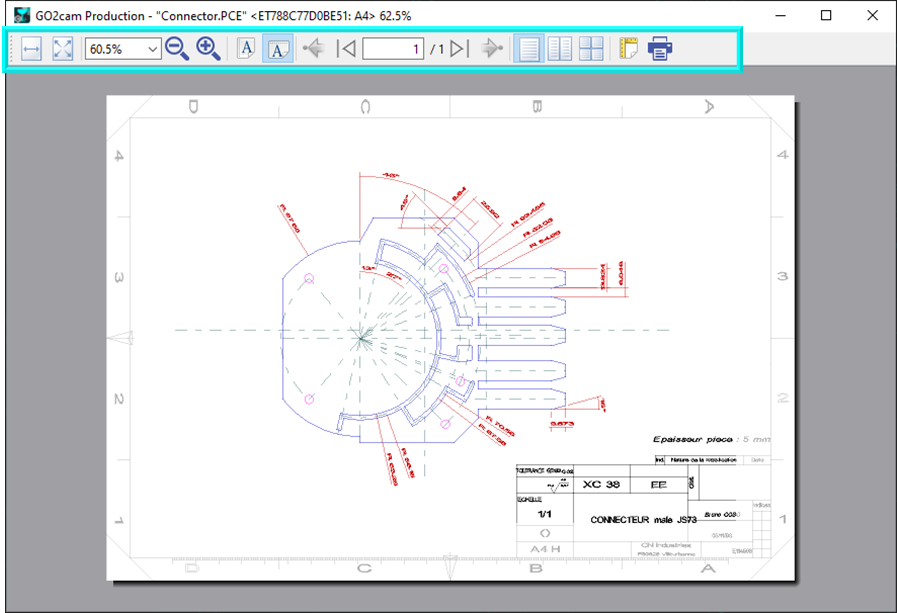

Aperçu avant impression

Aperçu de la page à imprimer.

La nouvelle capacité d'exportation au format SVG a permis de renouveler le Aperçu avant impression le rendant plus précis et introduisant également plus d'options.

Imprimer

Réglage des options d'impression (échelle, cadre, etc.) et lancement de l'impression.

Dans la Mise en page, l'utilisateur peut désormais choisir directement le nom de l'imprimante et le format de page. Presque tous les paramètres d'impression peuvent désormais être effectués directement dans GO2cam.

Répertoire de travail

Possibilité de forcer l'adressage de plusieurs répertoires en un seul répertoire :

• Fichiers PCE (Données)

• Fichiers MPM (Set)

• Importer, exporter, points (Ascii)

• Fiches techniques (Fiche)

• Blocs CN (ISO)

Le [nom] du dossier s'affiche dans le menu

La commande Projet / Réinitialiser permet de restaurer l'adressage standard.

Projet

Sous-menu pour la gestion des projets .

Un projet est un ensemble de fichiers : fichier pièce (*.PCE), fichiers machine, outils utilisés, fichier matière, symboles, etc. Les projets sont particulièrement utiles pour le support technique.

Réinitialiser

Possibilité de réinitialiser tout l'adressage des dossiers effectués lors du chargement d'un fichier projet. Il est nécessaire de le faire avant de sélectionner un nouveau projet.

Sélectionner

Sélection d'un projet déjà ouvert, situé dans le dossier Trans.

Importer

Chargement d'un nouveau projet. Les différents dossiers et fichiers inclus sont enregistrés dans le dossier Trans. Vous pouvez également importer un projet par glisser-déposer dans la fenêtre principale de GO2cam.

Exporter

Enregistrer la pièce courante avec toutes les données relatives (machine, outils, symboles, post-processeur, etc.) dans un fichier projet.

Fichiers récents

Liste des fichiers récemment ouverts dans le logiciel, avec la possibilité d'afficher jusqu'à 10 fichiers.

Retour à la page d'accueil

Pour changer d'environnement.

Annuler

Annulation des dernières actions effectuées. Cette commande permet une utilisation multiple. Cliquez ici pour plus de détails.

Rétablir

Command linked to the Undo command. Cliquez ici for more details.

Sélectionner tout

Sélection de tous les éléments visibles à l'écran.

Annuler la sélection

Annulation de la sélection courante.

Grouper

Possibilité de regrouper plusieurs composants et de les considérer comme un seul composant. Par exemple, en déplaçant l'un des composants, le groupe sera sélectionné et se déplacera ensemble.

Dégrouper

Possibilité de dégrouper les composants et de les séparer afin qu'ils puissent être modifiables indépendamment.

Cacher

Possibilité de masquer un ou plusieurs éléments. Cliquez avec le bouton droit dans l'arrière-plan pour choisir cette option.

Vous pouvez regarder une vidéo (double-cliquez sur la vidéo pour l'agrandir !)

Inverser cacher

Après avoir masqué certains éléments, vous pouvez inverser la commande.

Annuler cacher

Les éléments masqués sont à nouveau visibles.

Annuler tous les filtres

Annulation de tous les filtres définis sur la pièce (commande masquer, filtres, etc.).

Editer élément

Modification de la position et de la topologie de l'élément sélectionné.

Affichage : l'élément édité est affiché en violet (couleur Alternative2), les éléments créés après l'élément édité sont gris, les éléments liés à l'élément édité en blanc.

Nous vous invitons à lire 2 pages différentes concernant des éléments spécifiques :

• Editer la géométrie filaire

• Editer le solide .

Recréer élément

Cette commande est désormais indépendante, elle n'est plus incluse dans Editer élément, ce qui la rend plus simple. Lorsque vous faites un clic droit sur un élément et que vous choisissez Recréer, vous revenez à la commande pour recréer cet élément. Elle n'est disponible que sur les éléments filaires.

Editer attributs

Modification des attributs de l'élément sélectionné : la couleur, le type de ligne et l'épaisseur, le calque.

Les attributs actuels sont définis dans la commande Gestion des attributs :

:Palette :

Editer attributs et Gestion des attributs ont un comportement similaire et facile.

Déplacer la géométrie

Dupliquer la géométrie

Ces commandes peuvent être utilisées pour déplacer/dupliquer tout type de géométrie :

• éléments filaires,

• solides,

• fonctions de trous,

• polygones,

• courbes,

• textes.

Cliquez ici pour beaucoup plus de détails.

Changer de plan

Cette commande permet de changer le plan de travail des éléments filaires ou solides.

Plus d'informations : cliquez ici !

Couper la géométrie

Ces 3 commandes permettent de couper ou de copier tous les types d'éléments géométriques et de les coller à une autre position.

Les raccourcis clavier Ctrl+X, Ctrl+C et Ctrl+V peuvent être utilisés.

Cliquez ici pour plus d'informations.

Copier la géométrie

Coller la géométrie

Base de données

Supprimer l'historique des éléments

Lorsqu'un élément géométrique est créé dans GO2cam, l'historique de création est conservé dans la base de données, pour permettre le paramétrage de la conception. Le paramétrage est une fonctionnalité puissante de GO2cam.

Dans certains cas, l'historique n'est pas correctement défini et peut générer des problèmes de conception. Dans ce cas, vous pouvez supprimer l'historique de l'élément

Récupérer les éléments de référence effacés

Vous pouvez donner un nom à un élément géométrique grâce à la commande Info entité dans le menu Aide . Si cet élément a été supprimé ultérieurement, vous pouvez le récupérer grâce à cette commande, en donnant le nom de l'élément ou le nom donné à l'élément par le système.

Pour plus d'informations sur cette commande, cliquez ici .

Mise à jour de la pièce

Lorsque vous travaillez sur des fichiers CAO avec dataGO , vous pouvez mettre à jour le modèle si des modifications ont été effectuées dans le logiciel CAO. Les modifications seront prises en compte dans la pièce GO2cam courante, même si des cycles d'usinage ont déjà été programmés. Avec dataGO , vous pouvez également lire les fonctions de trous. La boîte de dialogue a été entièrement renouvelée.

Mise à jour des modèles de trous

Pour les fichiers FTE uniquement : si vous modifiez un modèle de trou qui a déjà été utilisé et positionné dans la pièce, vous pouvez effectuer cette mise à jour pour appliquer les modifications aux éléments en position.

Mise à jour des symboles

Si des symboles ont été modifiés dans les environnements Composants, vous pouvez les mettre à jour pour prendre en compte ces modifications dans la pièce courante.

Mise à jour des outils

Si vous modifiez un outil défini comme fixe ou préparé dans la machine, vous pouvez mettre à jour la base de données pour prendre en compte les modifications dans la machine.

Mise à jour de la machine

Dans le fichier courant, possibilité de mettre à jour le fichier machine *.MCB qui a été précédemment modifié. Il s'agit de la même commande que celle du fichier machine, l'accès est plus rapide ici.

Des raccourcis clavier sont disponibles pour la plupart des commandes. Ils sont indiqués directement dans le menu, en fin de ligne. Par exemple, les commandes Editer élément et Editer attributs sont 2 des commandes les plus utilisées dans GO2cam, vous les utiliserez très souvent pour modifier les caractéristiques de l'élément. Leurs raccourcis sont : Ctrl + H et Ctrl + T .

Affichage des arêtes pointillées

Avec cette option, vous activez l'affichage des lignes pointillées sur le solide.

Pour cela, l'« Affichage des arêtes » dans la barre d'état est automatiquement défini sur le mode « Réaliste ». En savoir plus sur cette commande : cliquez ici .

Priorité d'affichage au solide ou au filaire/usinage

Si sélectionnée, la commande donne la priorité d'affichage au solide par rapport aux autres éléments géométriques et opérations d'usinage.

Ces options sont également disponibles dans la barre d'état , commande « Options d'affichage ».

Visibilité des outils

Le masquage des outils a désormais 3 états : Outil entièrement visible, Outil uniquement visible (support masqué), Outil entièrement masqué. Cette commande peut être ajoutée au menu Personnaliser. (Pour plus d'informations, regardez une vidéo sur cette option : Cliquez ici )

Rotation dynamique

Activez la rotation dynamique avec la souris : vous pouvez déplacer votre pièce en 3 dimensions en maintenant le bouton gauche de la souris enfoncé. Lorsque la pièce est positionnée comme vous le souhaitez, tapez la touche Entrée pour bloquer la vue sur cette position.

Zoom +

Zoom avant par échelle (x2).

Zoom

Zoom par fenêtre, pour voir les détails du fichier pièce.

Zoom -

Zoom arrière par échelle (/2).

Cadrage

Positionnement automatique dans une vue étendant la visualisation à tous les éléments du dessin.

Liste des vues

Access to the whole list of views. Cliquez ici for more details.

Changement de vue

Accès aux vues Isométrique, Face avant et Vue de dessus.

Vues utilisateur

Les vues utilisateur permettent de créer 3 vues personnalisées (échelle et position du zoom). Cliquez ici pour plus de détails.

Calculatrice

Accès à une calculatrice standard.

Editeur

Accès à un éditeur de texte, par défaut il s'agit de l'éditeur CN GO2cam. Vous pouvez choisir un autre éditeur, le définir dans Outils > Options > Personnalisation. Cliquez ici pour plus de détails.

Cet éditeur a des options améliorées : coloration syntaxique puissante, gestion des fenêtres multiples pour les canaux, recherche améliorée, etc.

Clavier visuel

Cet outil est un utilitaire d'accessibilité qui affiche un clavier virtuel sur l'écran de l'ordinateur. Ce clavier permet aux personnes ayant des déficiences physiques de saisir des données à l'aide d'un pointeur, d'un joystick ou d'une souris.

Une autre fonctionnalité du clavier est la possibilité de gérer différentes langues, ce qui est particulièrement utile pour les lettres accentuées dans des langues telles que le français, l'espagnol ou l'allemand, ainsi que pour le russe et le grec.

Macros standard

Commandes spéciales telles que la gravure, la création de texte sur cercle, la création de tableau de points, la formule, etc.

Macros spécifiques

Vous trouverez ici les macros développées spécialement pour le client par le revendeur ou l'éditeur.

Editeur JavaScript

JavaScript est un langage de script moderne, facile à utiliser et facile à apprendre. GO2cam fournit une API Javascript pour écrire des scripts et améliorer l'automatisation de votre processus.

Cette API permet de :

• Créer ou éditer de la géométrie

• Editer l'usinage

• Gérer les boîtes de dialogue

• etc.

Cliquez sur le Aide sur l'API pour plus d'informations.

Lecture du fichier de points

Possibilité de lire des fichiers de points avec n'importe quelle extension de fichier, avec choix du séparateur et du résultat que nous voulons générer (points, polygone ou courbe)

Vous pouvez regarder une vidéo sur Lecture du fichier de points (double-cliquez sur la vidéo pour l'agrandir !) :

Personnaliser les menus

Création de menus texte personnalisés, plus d'informations sont données dans la page précédente.

Lisez la page d'aide : Personnaliser les menus.

Personnaliser la barre d'outils

Pour les utilisateurs experts, création de barre d'outils avec vos commandes préférées. Vous pouvez créer une barre d'outils différente pour chaque environnement (Interfaces CAO, Fraisage, Érosion, etc.).

Lisez la page d'aide : Personnaliser la barre d'outils .

Personnaliser la liste des opérations

Création d'une liste d'usinage utilisateur. La liste d'usinage affiche les cycles programmés sur votre pièce et est disponible dans l'arborescence d'usinage, dans les commandes d'usinage.

Importer depuis une autre version

Possibilité de récupérer données utilisateur de la version précédente , tels que les fichiers de configurations, les outils, les fichiers tec, les symboles, etc. Veuillez cliquer ici pour plus d'informations : Importer depuis une autre version.

Options

Accès à de nombreuses options du logiciel : personnalisation de l'interface utilisateur graphique, unités et tolérances, préférences d'affichage et options générales pour l'usinage.

De nombreux détails sont donnés ici : Configuration du logiciel .

Créer

Création d'une opelist en insérant les opérations une par une.

Créer depuis un fichier GO2cam

Création d'une opelist à partir d'un fichier GO2cam (PCE)

Le but est de lire la liste des opérations d'une pièce déjà usinée et d'enregistrer cette liste sous forme d'opelist.

Modifier

Modification d'une opelist existante.

Analyser

Générer des listes d'Opelists catégorisées :

• Trier par Répertoire , Machine , Classe de matière , et plus encore.

• Survolez les opérations ou les images pour obtenir des détails rapides.

• Exporter les listes vers Excel ou double-cliquez pour modifier l'Opelist.

Mise à jour des outils

Lorsqu'un outil est modifié dans GO2cam, vous pouvez appliquer la modification dans la ou les opelists que vous sélectionnez.

Mise à jour totale des outils

Lorsqu'un outil est modifié dans GO2cam, vous pouvez appliquer la modification dans toutes les opelists

Mise à jour de la classe machine

Vous pouvez définir une classe machine et l'appliquer à une ou plusieurs opelists sélectionnées dans l'explorateur. Pas besoin de modifier la ou les opelists pour la (les) modifier.

Mise à jour de la classe de matière

Vous pouvez définir une classe de matière et l'appliquer à une ou plusieurs opelists sélectionnées dans l'explorateur. Pas besoin de modifier la ou les opelists pour la (les) modifier.

Mettre à jour les menus

Après la création ou la copie d'opelists, vous pouvez mettre à jour les menus de sélections dans GO2cam.

Comme expliqué dans le tableau précédent, GO2cam est capable de créer une opelist à partir d'un fichier PCE déjà usiné.

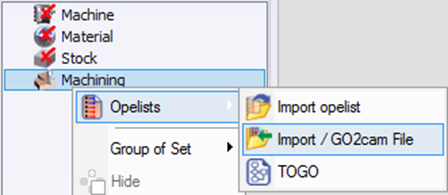

Il existe une autre commande similaire, disponible dans l'arborescence d'usinage, dans Usinage/Opelist : Importer / Fichier GO2cam

Le but est de appliquer une opelist dans la pièce courante en lisant un PCE déjà usiné fichier.

Portail Web

Le portail Web offre un accès unique à tous les sites Web et services fourni par GO2cam International. Plus d'informations : cliquez ici .

Les bibliothèques de téléchargement sont également disponibles sur le portail Web.

Aide en ligne

Vous pouvez accéder à l'aide en ligne de GO2cam de cette façon, ou appuyez sur F1 en commençant une commande ou sur les boîtes de dialogue d'usinage.

Mettre à jour le logiciel

Mise à jour de GO2cam par téléchargement de correctifs.

Support à distance

Si vous contactez votre revendeur local pour le support technique, vous pouvez cliquer sur cette commande pour permettre au technicien d'accéder à distance à votre GO2cam. Rien n'est nécessaire à installer. Nous utilisons une licence de TeamViewer 13.

Info entité

Cliquez sur n'importe quel élément (géométrie, cycle…) pour obtenir des informations à son sujet. Vous pouvez également donner un nom aux éléments géométriques.

Info pièce

Les caractéristiques générales du fichier pièce sont données ici.

À propos

Informations sur GO2cam : version, ID utilisateur, droits d'auteur, tiers etc.

Les informations concernant les interfaces CAO solides et la licence sont désormais disponibles dans cette commande :

Interfaces

Liste des importateurs CAO solides disponibles dans GO2cam. Les importateurs qui ne sont pas disponibles avec la licence actuelle sont signalés par le terme « non autorisé ». La liste des interfaces 2D est également fournie.

La liste complète est donnée ici : Liste des interfaces CAO

Options

Liste des produits et options disponibles avec votre licence.

Licence

Affichage du contrat de licence client

Qt 6.5.3

Informations sur Qt , une boîte à outils C++ utilisée par la R&D pour le développement de GO2cam.

Traçabilité du projet

Cette commande permet de comparer les fichiers d'un même projet, afin de déterminer les différences entre la pièce programmée initialement dans GO2cam et la pièce modifiée dans GO2operator. Les informations et les connaissances sont récupérées de l'atelier de fabrication au service des méthodes, assurant ainsi la traçabilité du projet.

Personnalisation de l'édition

Cette commande permet de créer des utilisateurs qui peuvent avoir différents types de droits dans GO2operator.

Aide en ligne

Explication du logiciel GO2cam operator.
