Cette commande automatise l'import de modèle CAO 3D, en chaînant les actions nécessaires à la préparation de l'usinage : lecture du fichier, positionnement du solide et choix de l'origine machine, mais aussi :
|
Import automatique d'un solide (Fraisage ou électro-érosion)
|
|
1. Import
|
Dans le menu Fichier , choisissez Solide automatique Import . Sélectionnez le fichier, puis cliquez sur Importer. Le brut n'est pas créé à cette étape, cependant une boîte englobante est générée pour envelopper le solide. |
|
|
2. Face de support
|
Cette étape est le positionnement du solide et du brut sur le plan XY du plan de référence. Il vous suffit de cliquez sur la face du brut qui sera en contact avec la table ou la plaque de la machine. Vous pouvez également directement cliquer sur une face solide avec l'icône [3] Validez en cliquant sur l'icône [4] .
La position résultante est calculée en optimisant la taille du brut. Vous pouvez également orienter la pièce en insérant l'angle d'orientation dans [1] . Cela fera pivoter la pièce dans le plan XY. Notez que la boîte englobante se réajustera dynamiquement pour s'adapter à l'orientation actuelle du solide. Vous pouvez également positionner le solide selon une arête solide, en définissant l'axe X avec la sélection de 2 points sur le solide [2] .
|
|
|
Vous pouvez visionner une vidéo montrant un cas particulier pour la sélection de la face de support :
|
3. Dimensions du brut
Brut cubiqueL'étape suivante permet de modifier la forme, la taille et la position du brut. Le brut créé est cubique, mais vous pouvez choisir une forme cylindrique à ce moment, Par défaut, le brut est la boîte englobante du solide avec 5 mm de plus dans les 6 directions X+, X-, Y+, Y-, Z+, Z-. Vous pouvez modifier cette valeur de 5 mm, en Marges . |
|
Le hauteur du brut peut être modifié sans changer la hauteur du brut. Il vous suffit de vous assurer que le verrouiller est activé pour Hauteur sous Tailles .
L'option zone de sécurité se trouve dans la zone de dialogue qui permet de définir un espace sûr.
Vous pouvez modifier les éléments suivants :
-
Valeur de décalage : pour calculer la zone de sécurité par un décalage de la taille du brut.
-
Calcul automatique de la boîte englobante : calcule le barycentre de la pièce et sa boîte englobante pour un meilleur placement de la zone.
Validate by clicking the Coche verte .
Pour plus de détails sur la définition du brut, cliquez sur ici !
Brut cylindrique
Le processus des dimensions du brut est le même que pour le cubique, sauf pour une commande.
|
Permet de sélectionner le centre du brut cylindrique. |
|
|
|
||
4. Position de l'origine
Il existe 2 possibilités pour le positionnement de l'origine :
-
You can set the origin according to 9 predefined positions on the part by clicking on [1] .
-
Click this icon [2] et cliquez sur n'importe quel extrémité d'arête sur le solide ou cliquez sur une face pour obtenir son barycentre. Vous pouvez également cliquer sur le brut.
|
9 positions prédéfinies |
|
|
Cliquez sur n'importe quelle extrémité d'arête sur le solide ou cliquez sur une face pour obtenir son barycentre. |
|
Dans ces 2 cas, après avoir sélectionné le point, vous pouvez le déplacer sur l'axe Z avec le bouton Altitude. Par défaut, l'origine est définie au Z maxi de la pièce.
Vous pouvez également définir l'origine en 2 étapes : cliquez d'abord sur un point ou choisissez un point prédéfini (point de référence) et donnez ensuite un décalage sur l'axe X (DX) ou Y (DY) par rapport à ce point de référence.
Once you validated the import, you may need to control or repair the solid(s). Several commands are available, they are presented here: Processus d'import 3D
De nombreuses options puissantes sont incluses dans l'import automatique :
-
le glisser-déposer lance la commande d'import automatique (au lieu de l'interface standard),
-
Fichiers récents : les fichiers ouverts avec la commande automatique peuvent être rechargés avec la même commande.
-
En cas de création d'un brut cylindrique, vous pouvez récupérer une valeur de diamètre en cliquant directement sur la pièce.
|
|
Import automatique d'un solide (Tournage)
1. Import
|
Dans le menu Fichier , choisissez Solide automatique Import . Sélectionnez le fichier, puis cliquez sur Ouvrir .
La pièce est correctement positionnée par rapport à l'axe de révolution. L'origine est définie sur une extrémité. |
|
|
2. Positionnement de la pièce
Vous pouvez valider la position actuelle en cliquant sur l'icône vert , ou vous pouvez effectuer quelques modifications, comme ci-dessous :
|
Icône |
Nom |
Explication |
|
Retourner la pièce |
Retournez la pièce que vous avez importée. |
|
Modifier l'axe Z |
Pour modifier l'axe de révolution de la pièce s'il n'a pas été correctement calculé. |
|
Tourner autour de l'axe Z |
Pour définir une rotation autour de l'axe Z (en degrés). |
|
Optimisation du positionnement |
Option ajoutée pour le tour suisse, avec un calcul automatisé pour prendre en compte les pièces non cylindriques. |
|

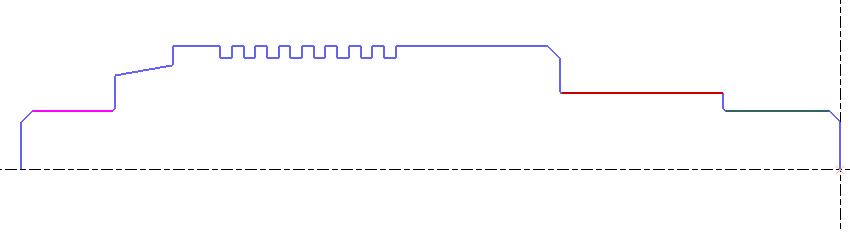

Attribution de couleurs aux éléments de silhouette Si le fichier solide est livré avec des faces de couleurs différentes, l'utilisateur peut, lors de l'importation du solide, choisir de reporter également la couleur des faces sur la silhouette générée. L'utilisateur doit simplement sélectionner l'icône ci-dessous (qui est initialement grise et devient des faces colorées après la sélection) et valider.
|
|
|
Cette fonction peut être particulièrement utile dans le cas de la définition d'un enfilage automatique dans une opelist automatique. Une nouvelle fonctionnalité dans la fenêtre opelist automatique permet de sélectionner une couleur pour la silhouette sur laquelle appliquer le cycle de filetage. |
|
Le calcul de la silhouette est déterminé avec les paramètres suivants :
-
le champ Tolérance [1] enables to modify the automatic calculation of the 2D silhouette.
|
|
-
la silhouette 2D peut être calculée selon 3 modes :
|
Dans l'exemple ci-dessous, nous avons seulement cliqué sur Retourner la pièce. Vous devez valider la position par la suite. Après validation, le La silhouette 2D est automatiquement créée, avec d'une des couleurs différentes différente du modèle solide. |
|
Remarque : appuyez sur la touche F11 plusieurs fois, jusqu'à ce que la géométrie 2D soit facile à visualiser (avec priorité par rapport au solide).
Si le calcul automatique de axe ou silhouette échoue, nous vous donnons la possibilité de faire une simplification de la pièce, ce qui peut résoudre le problème. Si la simplification donne un meilleur résultat, le processus d'importation peut passer à l'étape suivante.
3. Dimensions du brut
Cette étape crée la forme du brut et permet de modifier la forme, la taille et la position du brut.
|
By default, the shape is a cylinder. But you can switch to 4 or 6 sides by clicking on the dropdown list [1]. D'autres options sont données dans la zone de dialogue :
|
|
4. Position de l'origine
|
|
Import multiple
Présentation
L'import multiple consiste à sélectionner plusieurs fichiers CAO en même temps ou un fichier comprenant plusieurs solides . Le processus sera le même dans les deux cas. La méthode est également identique en tournage qu'en fraisage et électro-érosion.
Les étapes sont les mêmes qu'en import automatique standard, nous avons simplement une étape supplémentaire au début : il s'agit du traitement de la liste des solides donnée dans un tableau.
Généralement, nous sommes confrontés à 2 situations lors de l'importation de plusieurs solides :
-
importation d'assemblage
-
importation d'une pièce et de son brut.

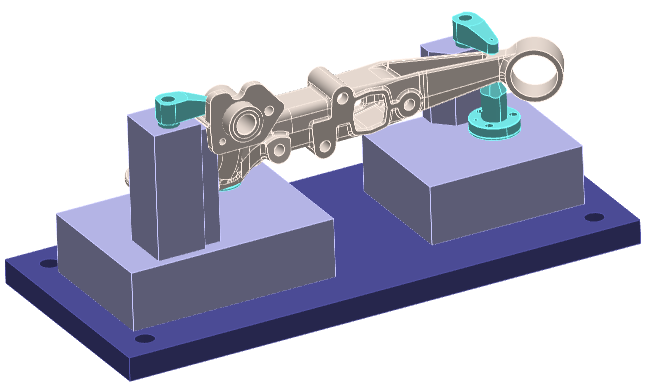

Voici un exemple de fichier d'assemblage importé.
|
|
Exploitation du tableau

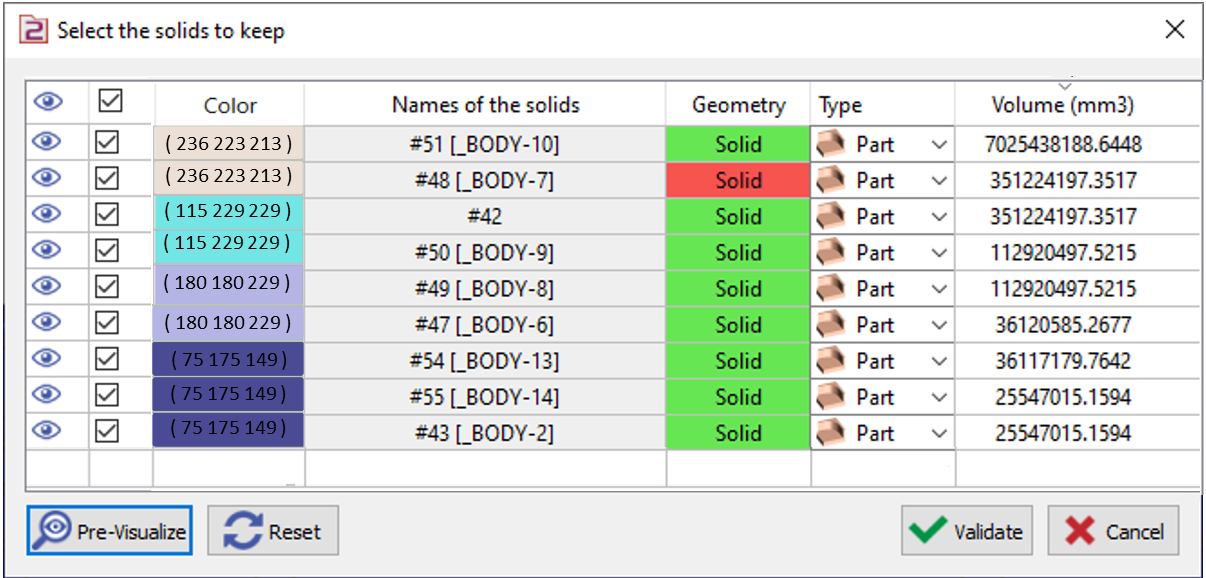

Chaque ligne du tableau est un solide. Les solides sont triés du plus grand au plus petit. Le volume en mm3 est donné dans la dernière colonne. Vous pouvez également cliquer sur un solide à l'écran et le trouver sélectionné dans le tableau.
Le cellules permettent plusieurs actions pour la préparation du fichier :
|
Visibilité |
En cliquant sur cette icône, il est possible de rendre un solide invisible/visible. Même s'il est invisible, il sera sélectionné pour l'importation si nous validons à ce stade. |
|
|
Sélection pour l'importation |
La case est cochée par défaut, tous les solides sont sélectionnés pour l'importation si nous validons ainsi. Mais si vous décochez une case de solide, alors il n'est pas pris pour l'importation. Dans ce cas, l'icône Croix rouge est affichée dans la colonne de visibilité, pour montrer que le solide est retiré du processus. |
|
|
|
Couleur du solide |
Vous avez maintenant une nouvelle colonne « couleur » qui vous aide à identifier la couleur du solide lors de l'importation multiple. Elle est particulièrement utile pour identifier quel solide doit être conservé. Le code de la couleur est également indiqué. |
|
|
|
Noms des solides |
Les noms des solides sont maintenant lus et affichés dans le tableau. Si le solide n'a pas de nom, le nom du fichier est donné. |
|
|
|
Géométrie |
Type géométrique de l'élément, il peut s'agir d'un solide, d'un filaire ou d'une surface. La couleur de la cellule donne des informations supplémentaires sur la « qualité » de l'élément. En vert, l'élément est correct, en rouge, un problème a été détecté. Soit vous devrez utiliser des commandes de réparation sur l'élément après l'importation, soit vous pouvez le supprimer maintenant de l'importation s'il ne s'agit pas d'un élément nécessaire. |
|
|
|
Type |
Ici, le but est de définir l'utilisation de l'élément plus tard dans GO2cam. La cellule offre 4 possibilités : Pièce : solide à usiner, Brut : les solides sélectionnés sont automatiquement transformés en brut d'usinage, Symbole : sélection des éléments de maintien et de bridage, Autre : solide à conserver mais qui n'appartient à aucune des 3 familles. Lors de la création du brut automatique, cet élément ne sera pas pris en compte pour le calcul de la boîte englobante. Par exemple, il peut s'agir de l'origine, qui est parfois conçue comme un solide. Le choix peut être fait solide par solide, ce qui est probablement souvent le cas pour la pièce et le brut. Mais il est également possible de faire une sélection multiple et d'accéder au menu contextuel pour choisir le type d'élément. Vous pouvez lire plus d'explications à la page suivante. |
|
Le boutons, en bas du tableau, permettent des actions générales :
|
Prévisualiser : annule les commandes de masquage afin que vous puissiez voir les éléments qui seront effectivement importés. |
|
Réinitialiser : toutes les actions effectuées précédemment (masquage, sélection, type d'éléments…) sont annulées et réinitialisées. |
|
Valider : une fois le traitement terminé, cliquez sur valider pour passer à l'étape suivante. |
|
Annuler : ce bouton permet de quitter la commande d'importation automatique. Cependant, l'importation n'est pas annulée, les solides sont importés mais sans aucun traitement pour le positionnement et la création du brut et de l'origine. |
En cliquant sur les en-têtes, vous pouvez également effectuer certaines actions, de gauche à droite :
-
Visibilité/Invisibilité de TOUS les éléments à la fois,
-
Annuler/Valider TOUS les éléments,
-
Trier par noms de solides,
-
Trier par type de géométrie,
-
Trier par type d'élément,
-
Trier par valeurs de volumes décroissantes/croissantes.
Exemple de traitement
|
Cet assemblage comprend la pièce avec son brut de fonderie et quelques éléments de bridage : Le deuxième solide (la plaque bleu foncé) n'est pas correct. Il n'est pas considéré comme un élément utile, nous l'annulons de l'importation, Les 4 éléments de bridage sont masqués, Les types « Pièce », « Brut » et « Symbole » ont été attribués aux différents éléments.
La pièce avec son dispositif de maintien est prête pour l'usinage. |
|
|
|
|
|
|
Menu contextuel
|
Un clic droit sur une ou plusieurs lignes permet d'accéder à certaines actions, avec l'avantage de la sélection multiple :
On retrouve également les commandes de suppression et de masquage. |
|
|
|
