GO2cam implements parametric design principles in the creation process. As a geometrical element/object is created, the history of creation is kept in a database. This methodology makes it possible for the selected element/object to have a link to all construction previously made. Also a history tree showing chronologically the operations for creation of a body part is also accessible and editable.

Parameterizing is a powerful functionality of GO2cam, you can find more information about it by cliquant ici !

Il existe deux méthodes pour éditer un solide :

  1. en utilisant la Editer élément commande.

  2. en utilisant la Contrôle commande.

Editer élément

Pour éditer un élément sur un solide, vous devez accéder à la Editer élément Commande [1] et où une Arbre d'édition [2] will appear on the left side of the screen.

Il existe plusieurs façons d'accéder à la commande Editer élément :

1.

  • En utilisant le Menu texte, cliquez sur Edition puis sélectionnez Editer élément .

  • Cliquez sur l'élément à modifier.

2.

  • Clic droit en arrière-plan.

  • Click on the element.

3.

  • Clic droit sur l'élément.

  • Sélectionner Editer élément.

4.

  • En utilisant le raccourci , Ctrl + H.

  • Sélectionner Editer élément.

5.

  • Double clic sur la face de l'élément.

En Double clic sur la face d'un élément, vous serez dirigé vers la ligne correspondante sur l'arbre.

Vous pouvez également éditer un autre élément pendant que vous êtes sur l'arbre comme suit :

Vous pouvez soit Clic droit > Editer élément ou Double clic sur d'autres éléments pour effectuer des modifications et cela rouvre la boîte de dialogue utilisée pour sa création .

Les points de construction sont visibles : une convention de couleur est appliquée aux points libres ( vert ), points verrouillés ( rouge ), point sélectionné ( surligné )
Vous pouvez également éditer les valeurs directement dans les cotes.

(blue star) Vous pouvez regarder une vidéo sur la modification d'un élément sur un solide :

Modify Main element of a solid - Copy-20240814-110141.png

Contrôle

Vous pouvez également modifier un élément sur un solide en utilisant le Commande Contrôle .

Vous devez vous assurer que la commande de contrôle est définie comme suit :

  1. Mesure sur solide

  2. Informations topologiques

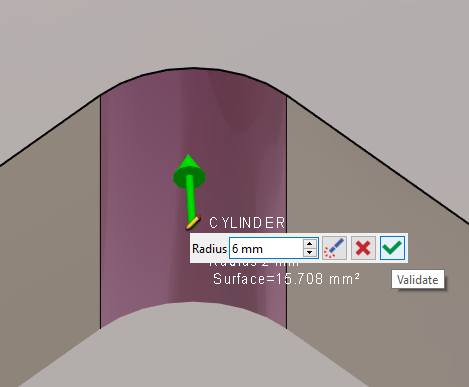

  • Lorsque vous survolez les éléments sur le solide, si un crayon symbole apparaît, cliquez dessus ou sur le nom de l'élément pour entrer un Edition rapide .

  • Modifiez la valeur dans le champ et validez.

Voici le nouveau rayon du cylindre.

Vous pouvez regarder une vidéo sur l'utilisation de la commande de contrôle pour éditer un solide de fraisage :

Use of Control command to modify solid geometry-20240814-110325.png

Cette vidéo vous montre l'une des principales forces de GO2cam concernant l'édition solide et notamment le tolérancement :

Modification of solid and adding Tolerance-20240814-104341.png

Vous pouvez regarder une vidéo sur la modification et le tolérancement sur solide de tournage :
