Accéder aux commandes

2 façons d'exécuter les commandes Déplacer [1] and Dupliquer [2] .

  • Dans le menu Edition

  • En cliquant avec le bouton droit sur l'entité à déplacer ou à dupliquer.

Menu Edition:

Menu contextuel clic droit:

Boîtes de dialogue

Onglet Sélection :

Vous pouvez sélectionner le(s) élément(s) en cliquant dessus et il apparaîtra dans la zone de sélection.

Type:

Ici, vous pouvez choisir l'élément en fonction du type de solide (Filaire, Solide ou les deux) et du mode pour Déplacer/Dupliquer la géométrie. Pour différents modes, vous devrez saisir différentes valeurs correspondantes.

Déplacer géométrie

Plusieurs modes sont disponibles, dont de nombreuses nouvelles fonctionnalités:

  • Translation

    • Par vecteur

    • Par direction et longueur

  • Rotation

    • Autour d'un point

    • Autour d'un axe

  • Symétrie

    • Par ligne

    • Par point et face

  • Echelle

  • Trièdre vers Trièdre

Résultat:

Le résultat peut être:

- Déplacement simple : cette option permet le déplacement du (des) élément(s) en fonction du mode choisi vers la position souhaitée.

- Déplacer avec l'historique de conception conservé : cette option permet aux éléments sélectionnés d'avoir un lien avec toutes les constructions précédemment réalisées.

Vous pouvez regarder une vidéo sur déplacer géométrie :

Positining of the DXF file-20240814-095450.png

Dupliquer géométrie

Plusieurs modes sont disponibles:

  • Translation

    • Par vecteur

    • Par direction et longueur

  • Rotation

    • Autour d'un point

    • Autour d'un axe

  • Symétrie

    • Par ligne

    • Par point et face

  • Répétition linéaire

  • Répétition circulaire

  • Echelle

  • Trièdre vers Trièdre

Résultat:

Le résultat peut être:

-Déplacement simple: cette option permet le déplacement du (des) élément(s) en fonction du mode choisi vers la position souhaitée.

-Déplacer avec l'historique de conception conservé: cette option permet à l'élément sélectionné d'avoir un lien avec toutes les constructions précédemment réalisées.

-Copier avec lien avec l'entité d'origine: la géométrie qui a été dupliquée ne sera pas modifiable car elle dépend de la feature d'origine. Si des modifications sont apportées à l'entité d'origine, celle qui en dépend sera modifiée en conséquence.

Vous pouvez regarder une vidéo où nous utilisons l'option Echelle pour placer le cartouche: (double-cliquez dans la vidéo pour l'agrandir !)

How to fil the Title Block.png

Rotation par 2 points

Le mode de rotation propose désormais une nouvelle fonction spécialement conçue pour mesurer et calculer l'angle formé entre n'importe quel segment de conception sélectionné et l'axe X. Cet outil fournit des mesures angulaires précises pour aider à aligner ou à analyser les éléments de conception par rapport à l'axe horizontal.

Rotation by 2 points-20250210-063820.png

Comportement

Comportement des commandes déplacer et dupliquer:

  • les éléments sélectionnés peuvent être triés par type,

  • vous pouvez appliquer un déplacement et conserver la sélection pour ajouter un autre déplacement.

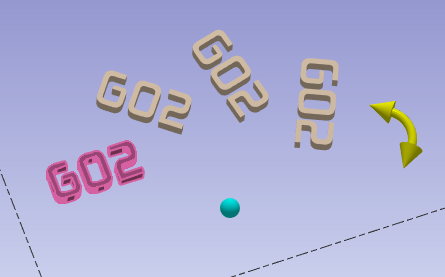

Un nouvel effet de pré-visualisation permet à l'utilisateur de voir les changements.

Vous pouvez également interagir facilement avec l'élément d'interface ou vous pouvez cliquez sur le point ou la flèche pour le déplacer dynamiquement.

Pour la répétition linéaire en Mode (Dupliquer géométrie), vous pouvez choisir les axes 'X' et 'Y' en cliquant sur n'importe quel axe ou géométrie. 2 couleurs, jaune et bleu clair, sont appliquées pour les visualiser à l'écran.

Un flèche pour la direction est donné, un clic dans la boîte de dialogue permet d' inverser facilement la direction.

Cliquer sur Appliquer permet des transformations successives multiples sans fermer la boîte de dialogue.
