Introduction

GO2cam fournit des cycles de palpage pour mesurer et localiser automatiquement la position d'une pièce ou vérifier les dimensions des pièces sur la machine CNC elle-même.

Les principaux objectifs du palpage sont les suivants :

  1. Configuration de la pièce :

    • Trouver et définir automatiquement les points zéro (par exemple, origines X, Y, Z).

    • Aligner correctement la pièce en détectant les arêtes, les coins, les trous ou les centres.

  2. Inspection en cours de processus :

    • Mesurer les features pendant l'usinage pour s'assurer qu'elles respectent les tolérances.

    • Ajuster automatiquement les décalages d'outil si les dimensions commencent à dériver.

  3. Réglage et détection des outils :

    • Certaines sondes peuvent détecter la longueur et le diamètre des outils, ce qui permet de mettre à jour automatiquement les décalages d'outil.


Avantages :

  • Augmente la précision et la répétabilité.

  • Réduit le temps de configuration.

  • Automatise le contrôle qualité.

  • Minimise les erreurs humaines.

Cycles de palpage

Les différents types de fonctionnalités de palpage fournies dans le logiciel sont les suivants :

1

Sonde d'outil (Réglage de l'outil - Rupture d'outil)

Objectifs :

  • Mesurer les dimensions de l'outil et adapter le décalage de l'outil en conséquence

  • Vérifier l'usure de l'outil, ce qui permet de passer éventuellement à un outil frère

  • Vérifier la présence de l'outil / la casse de l'outil

Il n'y a pas d'opération ou de cycle pour définir la sonde d'outil dans GO2cam car cette opération fait partie du changement d'outil sur la machine.

Ceci est géré dans le Post Processor où le code NC pour générer l'action de la sonde est appelé dans la procédure de changement d'outil et la machine gère l'opération.

La simulation de la sonde d'outil peut être programmée dans MTE via le Post Processor.

2

Positionnement du brut sur la machine

  • Palpage du brut pour fixer l'alignement

  • Permet de corriger l'orientation de la pièce sur la machine.

  • Opération GO2cam dédiée disponible : Dégauchissage

3

Palpage du brut pour définir les origines

  • Palpage du brut pour les origines des Systèmes de Coordonnées de Travail (WCS)

  • Opération GO2cam dédiée disponible : Origines sur Stock

4

Palpage en cours d'usinage pendant l'usinage

  • Palpage du brut usiné entre les opérations d'usinage.

  • Garantit la bonne quantité de matière restante à enlever ainsi que l'usure et les décalages d'outil requis.

  • Pas d'opération dédiée dans GO2cam. Géré manuellement et dans le post-processeur.

5

Mesure de la pièce finie / Contrôle qualité

  • Palpage de la pièce pour contrôler et mesurer les dimensions finales.

    • Ces informations peuvent ensuite être utilisées pour rendre compte des résultats dimensionnels réels de la pièce finie dans la machine.

  • Opération GO2cam dédiée disponible : Contrôle de la pièce

Comme indiqué dans le tableau ci-dessus, trois types de cycles de palpage sont proposés dans GO2cam :

Les cycles de palpage sont disponibles en fraisage et en tournage.

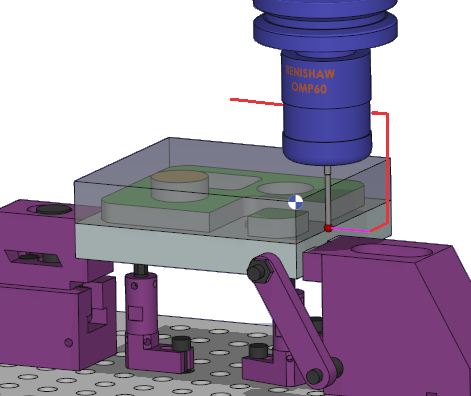

Exemple pour le fraisage

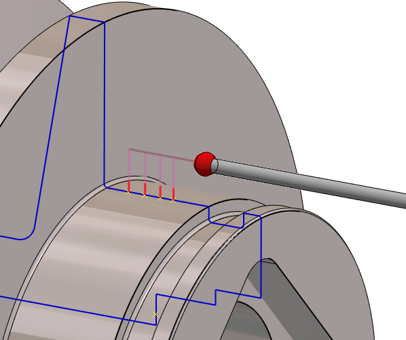

Exemple pour le tournage

▶️ Regardez une vidéo présentant les cycles de palpage dans GO2cam avec un exemple d'Origines sur Stock.

HELP - Probing - Introduction-20250508-104723.png

La géométrie filaire peut également être sélectionnée pour imposer des points spécifiques pour le palpage. Le point est ensuite automatiquement projeté sur le solide en fonction de la direction normale la plus proche.

Si les coordonnées d'un point palpé sont modifiées (MAJ + clic gauche), les nouvelles coordonnées sont automatiquement projetées sur le solide.

L'avantage d'utiliser la géométrie filaire réside dans la possibilité d'utiliser la silhouette positionnée à Y = 0 pour les opérations de tournage.
