Palpage sur le brut pour définir l'origine pièce. Lorsque le cycle est lancé, le palpeur vient toucher la face pour identifier le centre. Le trajet peut être visualisé en simulation.

Il est également possible de cliquer sur la géométrie filaire pour la définition du palpage.

Chaque type de palpage sélectionné génère un cycle d'usinage distinct. Il est possible d'utiliser plusieurs types de palpage pour définir une origine (afin d'obtenir les coordonnées x, y et z) :

  1. Palpage de l'origine - Angle 2D 1*1, avec nom d'origine 1

  2. Palpage de l'origine – Z d'une face, avec nom d'origine 1

Le nom de l'origine définie dans la Stratégie doit être le même pour les deux cycles de palpage afin de les lier ensemble.

La combinaison des deux cycles définira la position des coordonnées WCS dans le contrôleur.

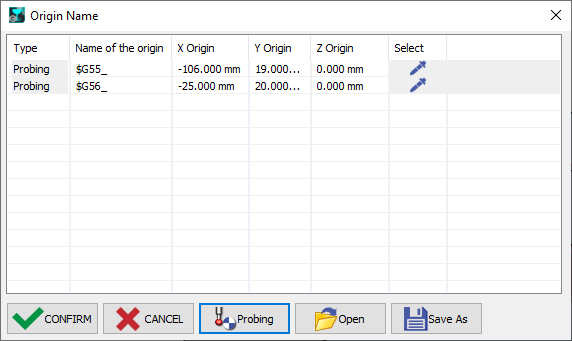

Cliquez sur Palpage pour générer les listes d'origine pour les cycles de palpage.

Les origines WCS doivent être créées en parallèle pour être utilisées pour la programmation et pour la sortie dans les codes CN.


Types de palpage

Bloc rectangulaire

Défini au centre du rectangle

Poche rectangulaire

Défini au centre de la poche rectangulaire

Cylindre

Défini au centre du cylindre

Poche cylindrique

Défini au centre de la poche cylindrique

Z d'une face

Définition sur une altitude Z

Angle 2D 2x2

Définition sur un angle rectangulaire

Angle 2D 2x1

Définition sur un angle rectangulaire

Angle 2D 1x2

Définition sur un angle rectangulaire

Angle 2D 1x1

Définition sur un angle rectangulaire

Bloc rectangulaire X

Définition au milieu du rectangle en X

Bloc rectangulaire Y

Définition au milieu du rectangle en Y

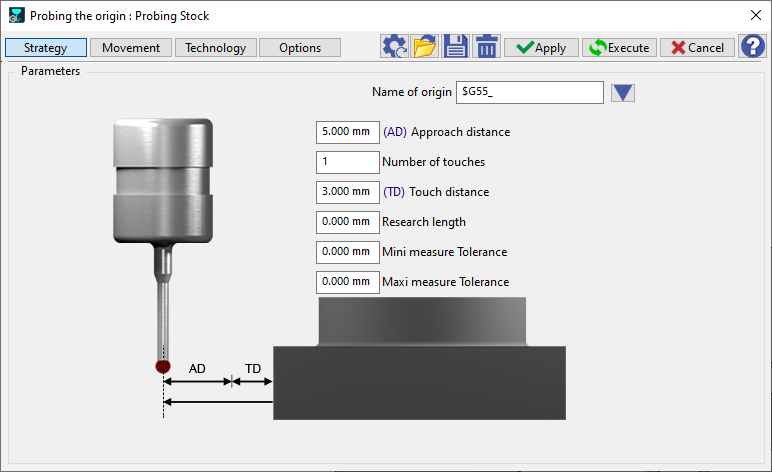

Paramètres de stratégie

Paramètres de mouvement

Zone de dialogue

Paramètres

Sécurité (en Z)

Alt. plan garde.

Distance sécurité

Approche et retour en Z

Remontée entre touches

Déplacement entre touches

Paramètres de technologie

Zone de dialogue

Paramètres

Conditions de coupe

Unité avance

Numérotation des outils

Numéro d'outil

Numéro spécifique

N° correcteur longueur

N° correcteur diamètre

Champs utilisateurs

Commentaire

Moyen de contrôle

Set Fraisage

Paramètres d'options

Zone de dialogue

Paramètres

Comportement sur les brides et les composants

Gestion des collisions

Offset XY

Zone de sécurité

Décalage Z
