Cette opération, effectuée sur le brut, permet de corriger les problèmes de positionnement de la pièce.

Lorsque la pièce est bridée, nous vérifions l'alignement de la pièce ; si ce n'est pas correct, deux options sont possibles pour réaligner la pièce :

• modifier le système de coordonnées machine pour qu'il corresponde à la position de la pièce

• ou déplacer la pièce en faisant pivoter la plaque (axe C)

Défaut d'alignement d'une pièce très simple sans palpage

Un trou doit être percé au centre du parallélépipède.

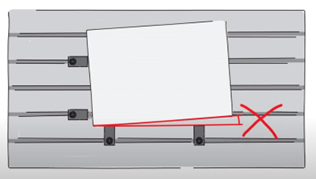

Lors du bridage de la pièce, elle n'est pas correctement alignée. Ce défaut d'alignement peut ne pas être visible, mais contribue à l'imprécision de l'opération.

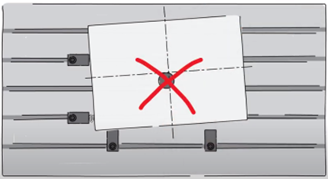

Sans palpage, le trou percé est décentré et cela peut ne pas être tolérable pour les pièces de précision.

Correction du défaut d'alignement avec palpage

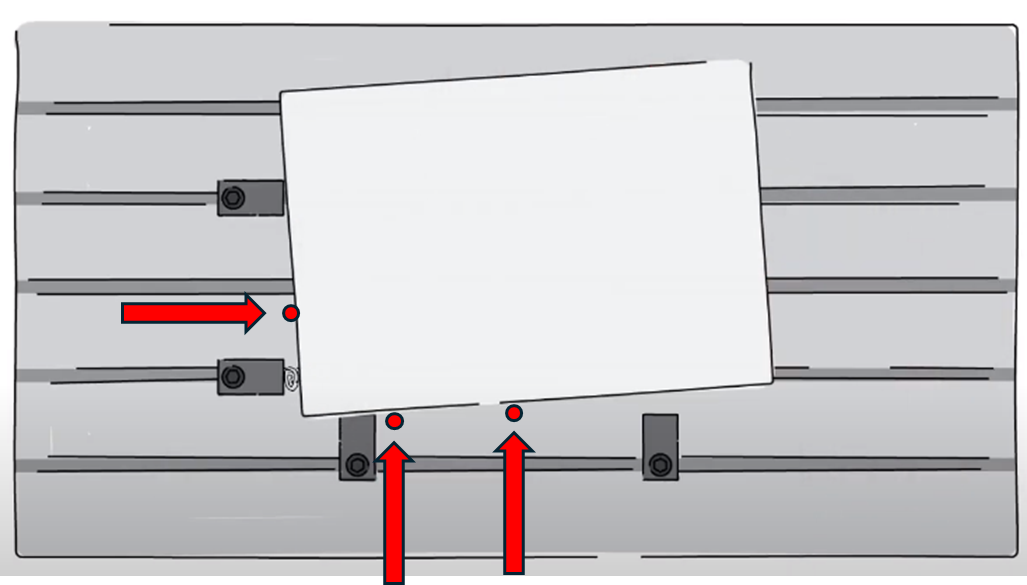

La pièce est palpée pour vérifier la position et l'orientation du brut.

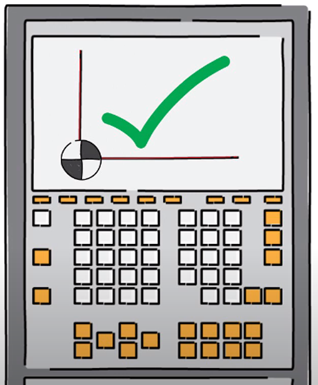

L'origine et l'orientation sont corrigées dans le contrôleur CN.

Une autre solution peut être de déplacer la pièce en faisant pivoter la plaque.

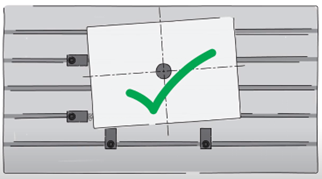

Le contrôleur compense l'erreur angulaire et met à jour les coordonnées d'usinage pour effectuer les cycles d'usinage à la bonne position et orientation.

Zone de dialogue

Paramètres

Paramètres

Nom de l'origine

(AD) Distance d'approche

Nombre de touches

(TD) Distance de touche

Longueur de recherche

Zone de dialogue

Paramètres

Sécurité (en Z)

Alt. pt. rem. rap.

Distance de sécurité

Approche et retour en Z

Remontée entre touches

Zone de dialogue

Paramètres

Conditions de coupe

Unité avance

Numérotation des outils

Numéro d'outil

Numéro spécifique

N° correcteur longueur

N° correcteur diamètre

Champs utilisateurs

Commentaire

Moyen de contrôle

Réglage fraisage

Zone de dialogue

Paramètres

Comportement sur les brides et les composants

Gestion des collisions

Offset XY

Zone de sécurité

Offset Z
