La Edition de la machine boîte de dialogue est accessible depuis l'arbre d'usinage, effectuez un clic droit sur la machine et sélectionnez éditer .

En tournage horizontal Tournage , la boîte de dialogue est présentée ci-dessous, où vous allez définir les différents paramètres liés à la machine.


Type et vue

Combinaisons

Résultats

Combinaisons

Résultats

Vertical et Z normal

Vertical et Z inversé

Vertical opposé et Z normal

Vertical opposé et Z inversé

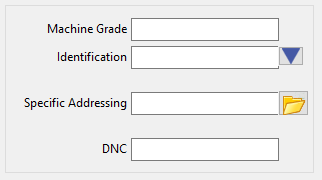

Identification de la machine et options supplémentaires


Classe machine

En attribuant une classe de machine, vous permettez au système de filtrer les outils et les listes d'opérations en fonction de leur compatibilité avec la classe de machine désignée.

Exemple :
Si le fichier machine est configuré avec la classe de machine « A », alors :

  • Outils : Only those assigned to grade 'A' will be available for cycle definition.

  • Opelists : Only opelists matching grade 'A' will appear in the selection.

Machine grade.png

Identification de la machine-outil

Vous pouvez y définir une identification plus courte ou spéciale de la machine.

Par exemple, elle peut être utilisée pour distinguer plusieurs machines similaires dans votre atelier.

Elle peut également être trouvée dans certains contextes :

  • rapports tels que la boîte de dialogue d'informations sur la machine

  • elle peut être utilisée par les post-processeurs.

Adressage spécifique

Attribuez un chemin d'accès de répertoire dédié à tous les fichiers liés à la machine, y compris Kinemac, les matériaux, les outils, les technos et les opelists. Particulièrement utile pour l'électroérosion par fil afin de créer une sorte d'environnement par machine.

Dans ce dossier spécifique, tous les sous-dossiers doivent avoir les noms corrects, sinon ils ne seront pas reconnus.

par exemple ; le nom du sous-dossier Matériaux est « mat »

DNC

Nom du fichier de configuration pour les macros gérant le transfert vers le contrôleur.

Options de coût


Coefficient client

Un coefficient désigné pour le traitement de clients spécifiques.

Coût horaire

Coût horaire de la machine

These values are used for the Estimation des coûts .

Stock admissible mini et maxi pour la machine

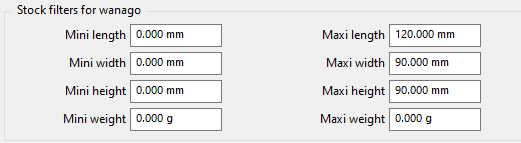

En fraisage

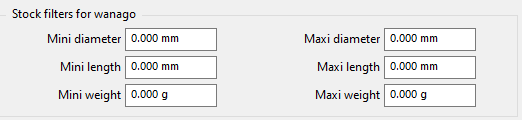

En tournage

Filtres de stock pour WanaGO

Les filtres de stock incluent des critères spécifiques pour la taille et le poids du stock.
Les fichiers machine définissent les tailles de stock minimales et maximales qu'une machine peut gérer, ainsi que le poids maximal admissible de la pièce.

Le poids n'est pris en compte que si un fichier de matériau avec des informations de densité est chargé.

Lors de la sélection d'une machine avec WanaGO, seules celles capables de gérer la pièce spécifiée seront suggérées.
