Cette commande permet de modifier un ou plusieurs documents prédéfinis :

• au format fichier Excel (*.xls), avec pages modifiables,

• au format fichier PDF 3D, ce qui permet de déplacer dynamiquement les pièces et les outils.

Nous proposons 11 modèles standard : liste des opérations, feuille de cycles, feuille d’outils, diagramme des temps, etc. 3 de ces modèles sont uniquement dédiés à la technologie EDM. Choisissez celui dont vous avez besoin pour créer un dossier de fabrication spécifique pour chaque pièce.

Vous pouvez également créer vos propres documents de mise en page.

Modèles

Description

Fraisage

Tournage

EDM

Page principale

Page principale du fichier de production

Info pièce

Toutes les données concernant le fichier PCE

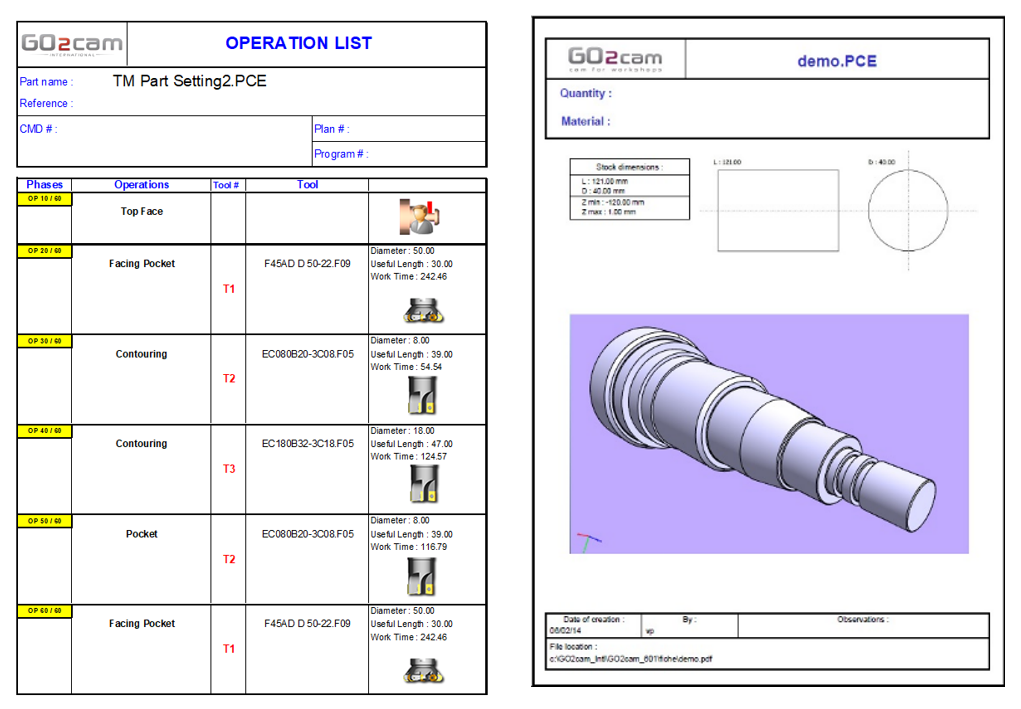

Liste des opérations

Liste des opérations d'usinage appliquées sur la pièce

Cycles

Feuille d’outil et de processus pour chaque cycle

Outillage

Feuille d’outils avec tous les paramètres utiles

Magasin d’outils

Position des outils dans la machine

Diagrammes d'usinage

Diagrammes de temps et de production

Liste des trous

Nombre de trous, noms des modèles utilisés, positions et de nombreuses autres informations techniques

Page techno

Liste des passes avec les valeurs de décalage et les types de trajet (inverse, partiel, etc.)

Etiquettes de pièce et de perçage

Noms des étiquettes définies dans la pièce et capture d’écran des étiquettes sur les trous

Tableau de perçage

Tableau avec les coordonnées des points d'enfilage prêts à être percés

Etiquette de profil

Capture d’écran avec les étiquettes définies sur les profils
