Les stratégies sont similaires aux Opelists mais applicables pour l'électro-érosion. Ce sont une combinaison d'opérations:

• Passes multiples,

• Formes multiples,

• Optimisation pour les travaux de nuit et de jour.

Travailler avec des stratégies présente plusieurs avantages:

Gain de temps

Appliquer une stratégie signifie seulement sélectionner la géométrie sur laquelle vous basez le trajet.

Sécurité

Appliquer des opérations qui ont déjà été testées et validées

Sauvegarde des connaissances de l'utilisateur

La possibilité de créer une bibliothèque de stratégies personnalisées permet à l'utilisateur de préserver et de partager les pratiques d'usinage au sein de l'entreprise. Tout programmeur peut appliquer ces stratégies, même sans une formation approfondie sur le logiciel, garantissant que les connaissances du flux de travail restent disponibles et cohérentes, même en cas de changement de personnel.

Techniques d'électro-érosion

Les stratégies prennent en compte le travail de l'opérateur EDM et les caractéristiques techniques de l'électro-érosion.

Points d'enfilage

Distance de retrait, valeur de la tenue de chute et valeur de la micro-tenue de chute. Cliquez ici pour plus de détails sur le point d'enfilage.

Regardez une vidéo montrant une introduction à ces conditions préalables.

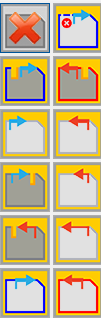

Types de trajets

Chaque opération doit être définie avec un type de trajet; Coupe partielle, coupe inverse, coupe de la tenue de chute et autres.

Convention de couleur: bleu dans le sens du profil / rouge est inversé.

Stratégie spécifique

• Répétition des opérations, paramètres d'optimisation et conditions de coupe au sein de la stratégie elle-même.

1/ Enregistrement à partir d'une pièce existante:

• Sélectionnez les opérations souhaitées à partir d'une pièce précédemment usinée.

• Cliquez avec le bouton droit et choisissez "Stratégie de découpe >Exporter."

• Cela charge directement la stratégie dans le gestionnaire pour la personnalisation.

• Ajoutez/modifiez les passes et les stratégies dans le gestionnaire et les paramètres.

• Valider pour enregistrer la stratégie.

2/ Création à partir de zéro:

• Aller à "Stratégies > Créer."

• Sélectionner le fil

• Ajouter manuellement les trajets et les passes de coupe et définir les paramètres.

• Valider pour enregistrer la stratégie.

3/ Modification d'une stratégie existante:

• Aller à "Stratégies > Modifier."

• Charger un fichier OPL existant et effectuer des modifications telles que la suppression, l'ajout de trajets ou la modification des paramètres.

• Valider pour enregistrer et écraser la stratégie existante ou la renommer en une autre stratégie.

Regarder une vidéo sur la droite qui démontre les trois méthodes.

Accéder à la fenêtre en cliquant avec le bouton droit sur le nom de la stratégie dans le gestionnaire et en sélectionnant Paramètres.

Technologie

Les technologies disponibles sont basées sur la liste des opérations définies dans la stratégie. Le paramètre le plus intéressant ici est la répétition. Cela permet de générer des répétitions des opérations dans la stratégie. Par exemple, si trois répétitions sont définies, trois opérations peuvent être sélectionnées et le nombre de répétitions défini.

Regarder une vidéo sur la stratégie de nuit.

Optimisation

L'optimisation est le séquencement des opérations pour optimiser la présence de l'opérateur et le temps d'usinage. Les paramètres incluent les types d'optimisation ; travail de jour, travail de nuit, optimisation des profils et ajout d'arrêts après les étapes d'usinage.

Les arrêts sont normalement utilisés pour permettre à l'opérateur d'arrêter la machine et d'inspecter la pièce après une étape spécifique.

Une fois que vous avez créé une stratégie, un nouvel onglet Stratégie apparaît à côté de l'onglet EDM. (L'onglet Stratégie doit déjà être disponible s'il existe des stratégies)

Les stratégies créées sont enregistrées dans le dossier Opelist : the architecture of the folders created in Opelist enables to define easily the menus in GO2cam.

La stratégie peut être appliquée à une pièce en utilisant les méthodes suivantes:

• Onglet Stratégie: Utilisez les menus créés, pour trouver et sélectionner la bonne stratégie,

• Arbre d'usinage: Faites un clic droit sur Usinage , puis Importer stratégie which directly opens the folder opelist where the strategies are saved.

• Personnalisation des menus: Create custom menus that load and apply specific strategies.
