Sehen Sie sich ein Video am Ende der Seite an: Klicke hier

Der Erstellungsprozess für Werkzeuge, Symbole, Maschinen usw. ist durch das interaktive Achsensystem flüssiger geworden.

• Der Pfeil - kehrt die Ausrichtung der ausgewählten Achse um

• Der Buchstabe - ermöglicht die Neupositionierung der ausgewählten Achse in eine andere Richtung

• Der Ursprung - ermöglicht die Verlagerung des Achsensystems zu einem anderen Ursprung.

Sehen Sie sich ein Video über die Prozesserstellung an.

Wählen Sie das Modul "Spannen / Werkzeughalter" auf der Startseite.

Klicken Sie auf den GO-Button

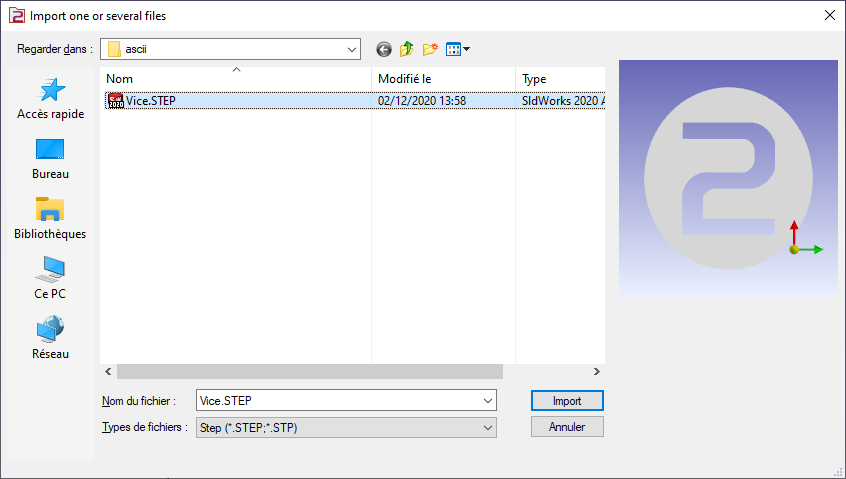

Wählen Sie die zu importierende Datei aus

Wählen Sie die Importoption, die auf den Volumenkörper angewendet werden soll.

Klicken Sie auf "Anwenden"

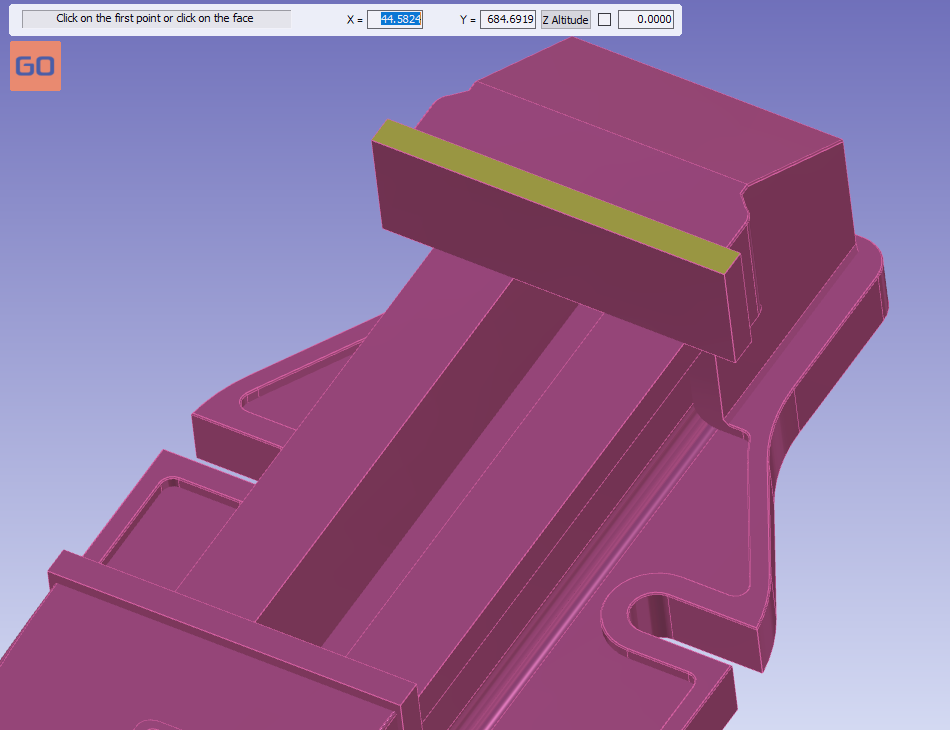

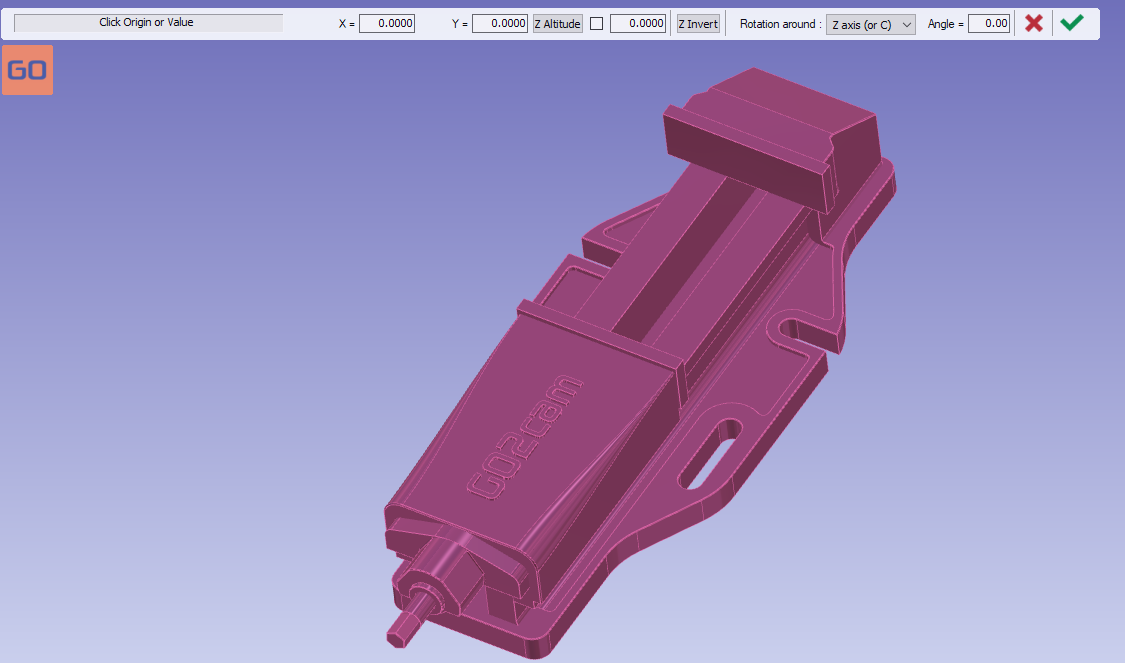

Klicken Sie auf die Ebenenfläche, um den Schraubstock auszurichten.

Die Klickfläche hat die Z-Achse als normalen Vektor.

Der Ursprung kann direkt ohne weitere Aktion validiert werden.

Klicken Sie auf die Registerkarte "Erstellung" und dann auf das Menü "Schraubstock und Klemmen"

Klicken Sie auf den Befehl, um das Achsensystem zu erstellen

Wählen Sie das Werkzeug aus, um die Position des Achsensystems zu definieren

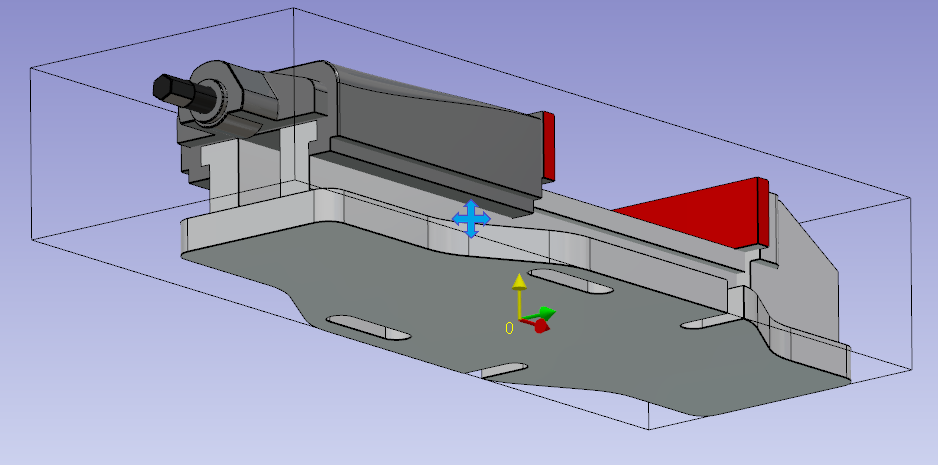

Definieren Sie das Achsensystem 0.

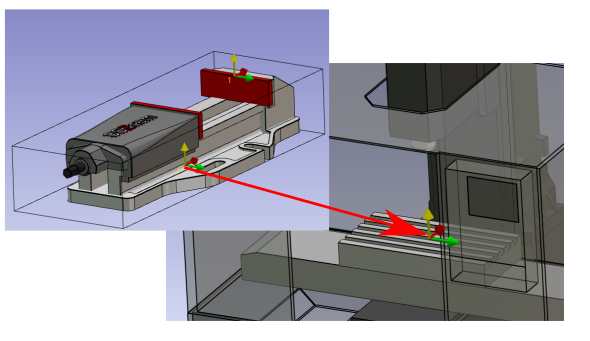

Das Achsensystem stimmt mit dem Achsensystem der Werkstückposition überein, wo der Schraubstock montiert wird.

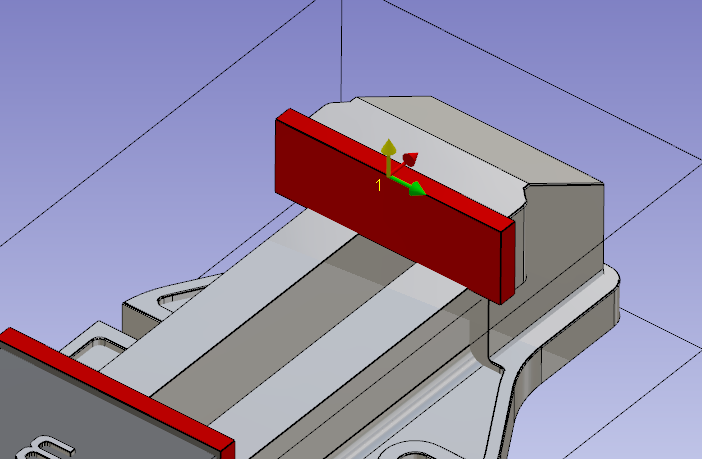

Führen Sie denselben Befehl aus, um das Achsensystem 1 zu erstellen.

Das Achsensystem 1 ist der Punkt, den Sie ansteuern können, wenn Sie die Position des Schraubstocks auf dem Teil festlegen.

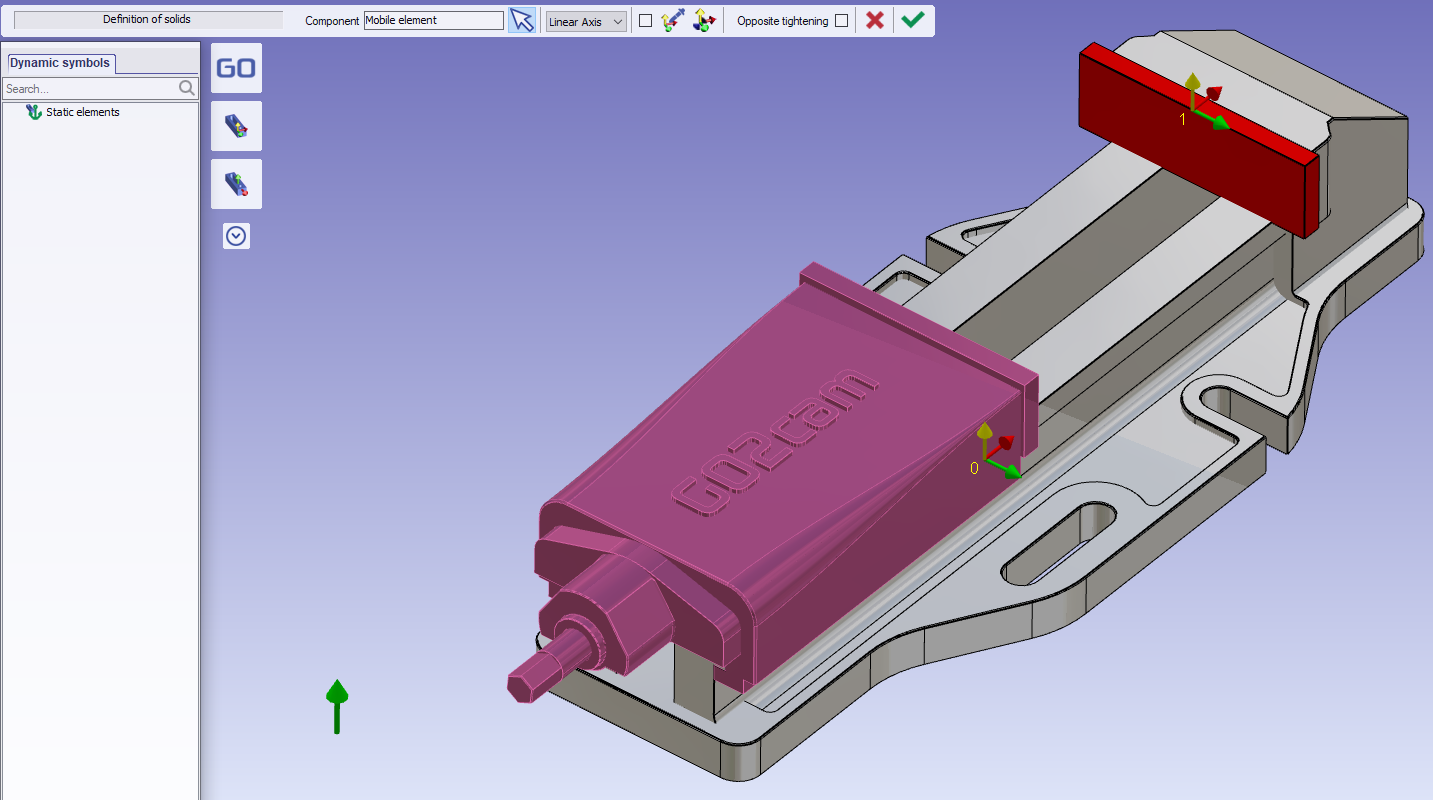

Klicken Sie auf das Werkzeug für die Komponentenvektoren.

Bitte wählen Sie das bewegliche Element aus.

Die gesamte Geometrie, die nicht im beweglichen Element ausgewählt ist, wird als festes Element betrachtet.

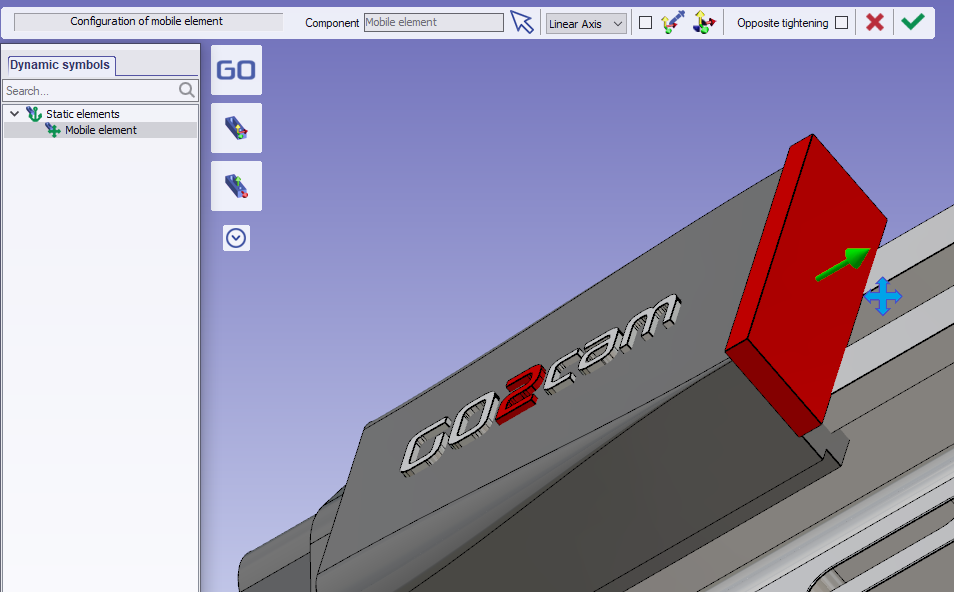

Klicken Sie auf das Werkzeug, um die Bewegungsrichtung zu erstellen

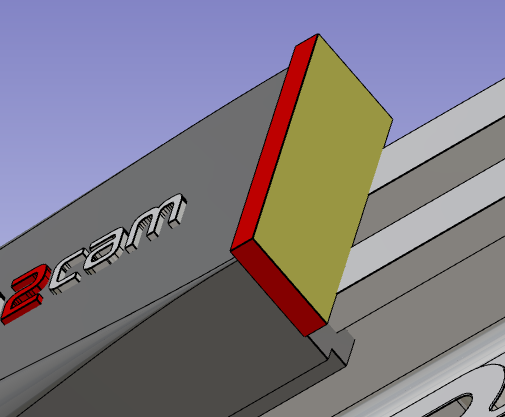

Klicken Sie auf die Fläche der beweglichen Backe

Bestätigen Sie die Erstellung des beweglichen Elements

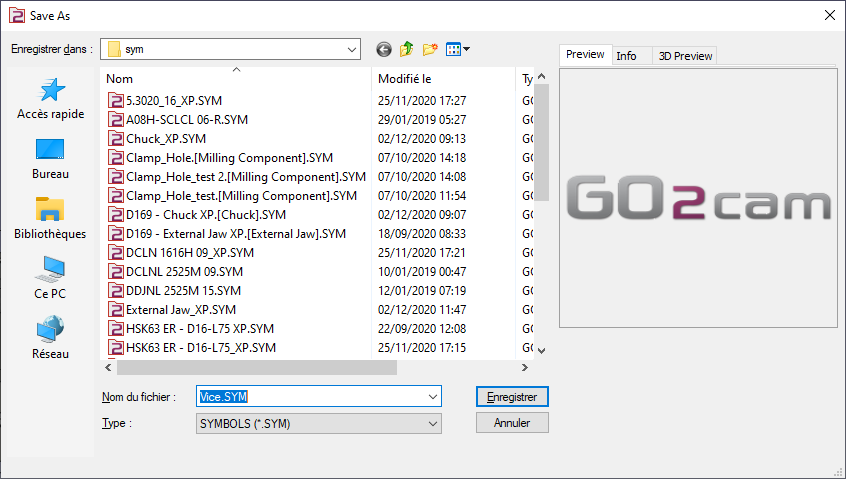

Speichern Sie die Datei im Symbolordner des Benutzers zur Verwendung in GO2cam.

Sehen Sie sich ein Video über den einfachen Schraubstock an:
