Einführung
Diese Seite erklärt, wie man einen Schraubstock mit zwei symmetrischen, beweglichen Backen für eine Fräsmaschine erstellt.
|
|
|
Der Erstellungsprozess für Werkzeuge, Symbole, Maschinen usw. ist durch das interaktive Achsensystem flüssiger geworden.
|
|
Erstellung eines symmetrischen Schraubstocks
|
Wählen Sie das Modul "Spannen / Werkzeughalter" auf der Startseite. |
|
|
Klicken Sie auf die Schaltfläche GO |
|
|

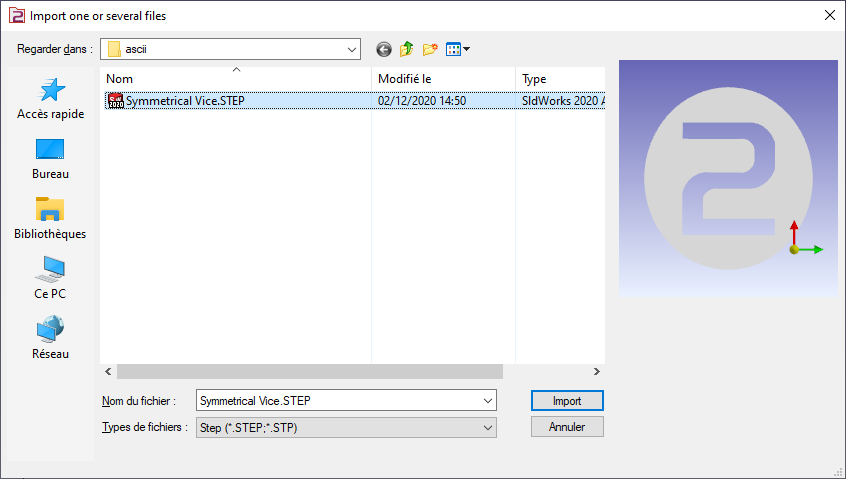

Wählen Sie die zu importierende Datei aus |
|
|
Wählen Sie die Importoption aus, die auf den Volumenkörper angewendet werden soll. Klicken Sie auf "Anwenden" |
|
|
Klicken Sie auf die Registerkarte "Erstellung" und dann auf das Menü "Schraubstock und Backen" |
|
|
Klicken Sie auf den Befehl zum Erstellen des Achsensystems |
|
|
Wählen Sie das Werkzeug aus, um die Position des Achsensystems zu definieren |
|
|

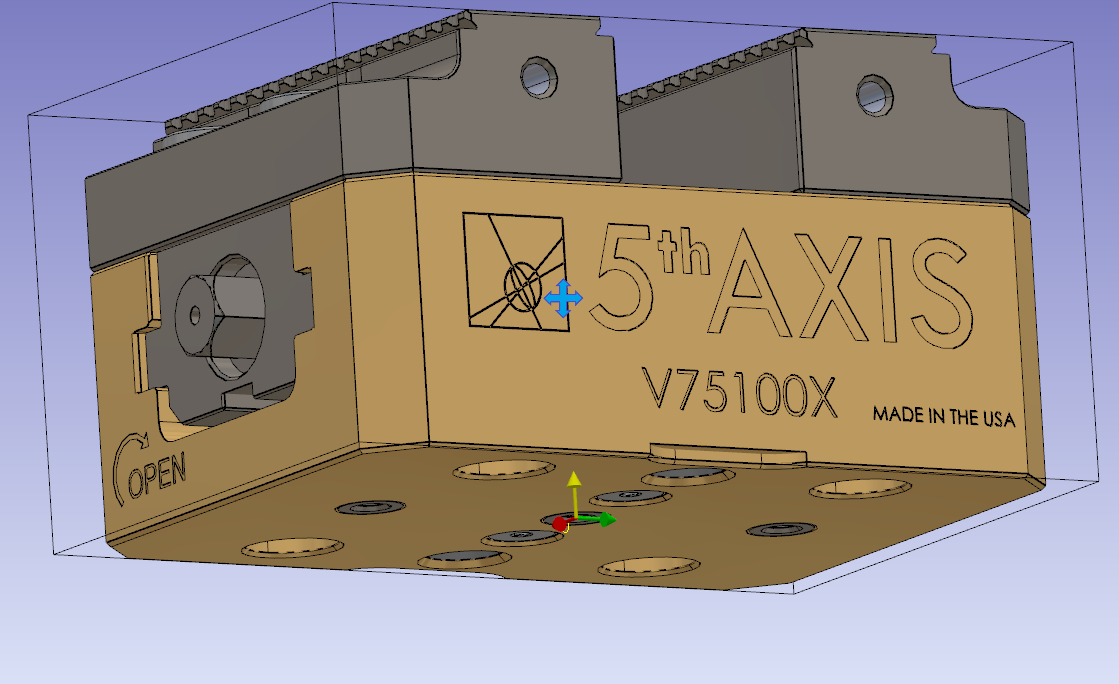

Definieren Sie das Achsensystem 0.
Klicken Sie auf die untere Fläche und bestätigen Sie.

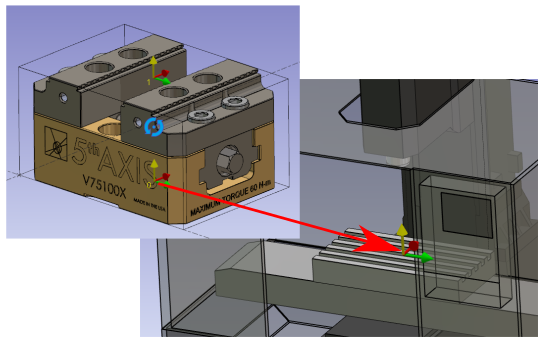

Das Achsensystem stimmt mit dem Achsensystem der Werkstückposition überein, an der der Schraubstock montiert wird.
|
|
|
Führen Sie denselben Befehl aus, um das Achsensystem 1 zu erstellen.

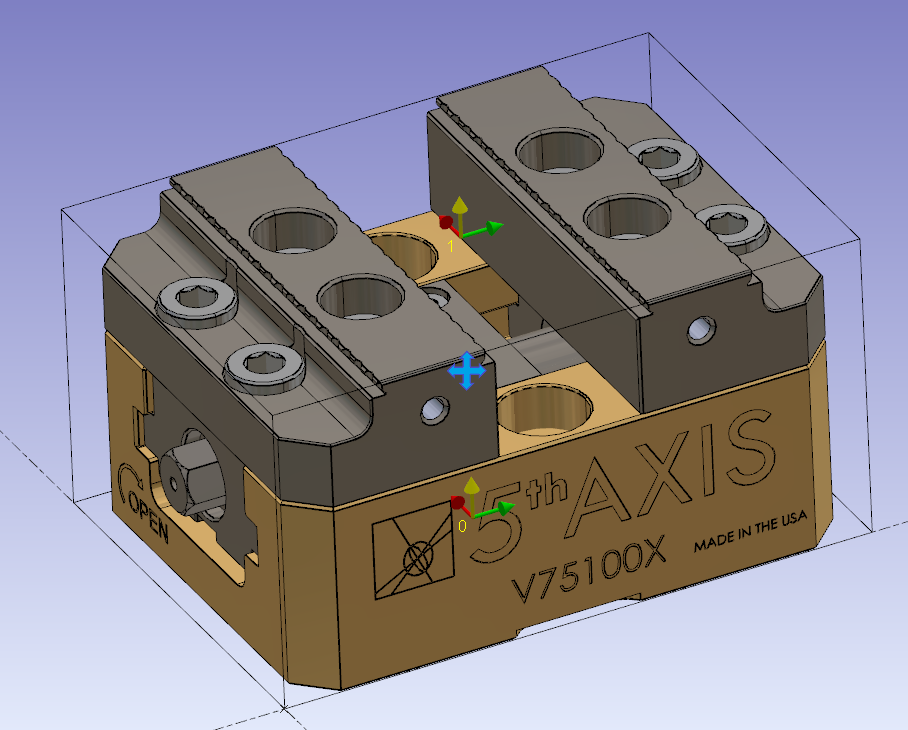

Das Achsensystem 1 ist der Punkt, den Sie ansteuern können, wenn Sie die Position des Schraubstocks auf dem Teil festlegen. Bei einem symmetrischen Schraubstock sollte er zwischen den beiden Backen zentriert sein.
Hinweis: Verwenden Sie für die Höhe der Achse die Z-Höhe und wählen Sie den obersten Teil des Schraubstocks. |
|
|
Klicken Sie auf das Werkzeug für die Komponentenvektoren. |
|
|

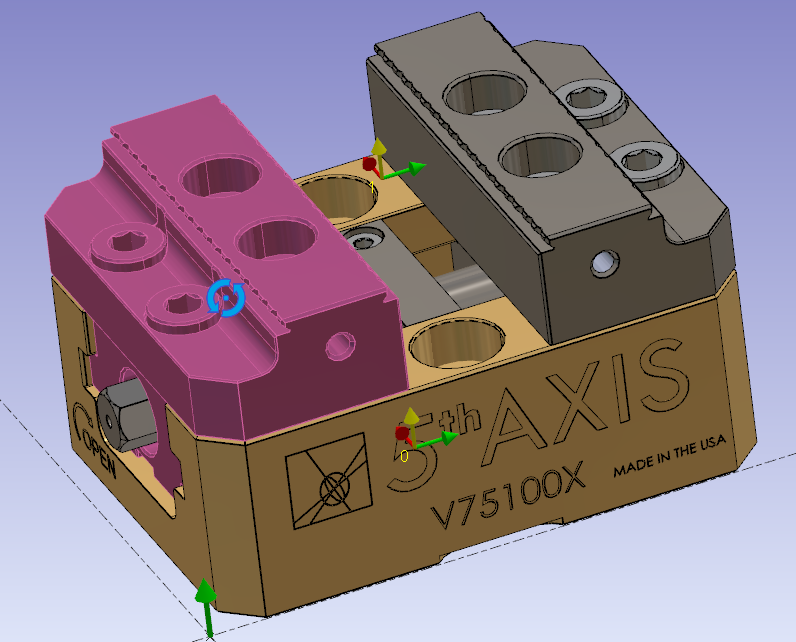

Wählen Sie die erste Backe als bewegliches Element aus. |
|
|

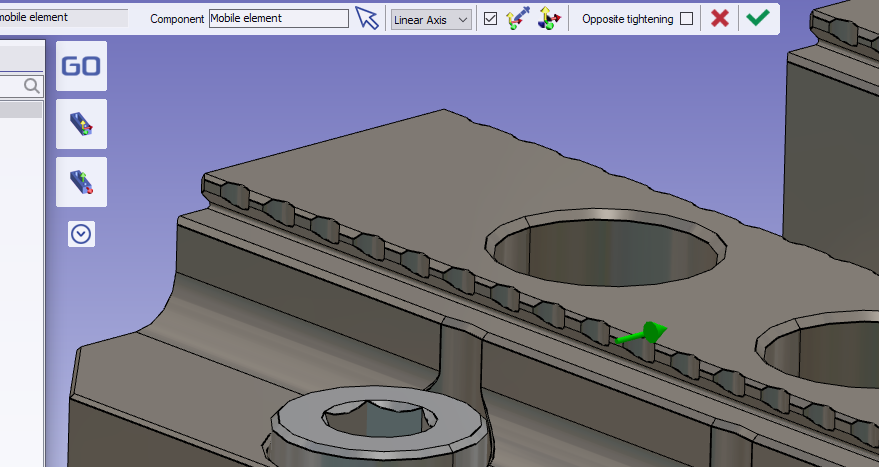

Klicken Sie dann auf das Werkzeug, um die Bewegungsrichtung zu erstellen. |
|
|

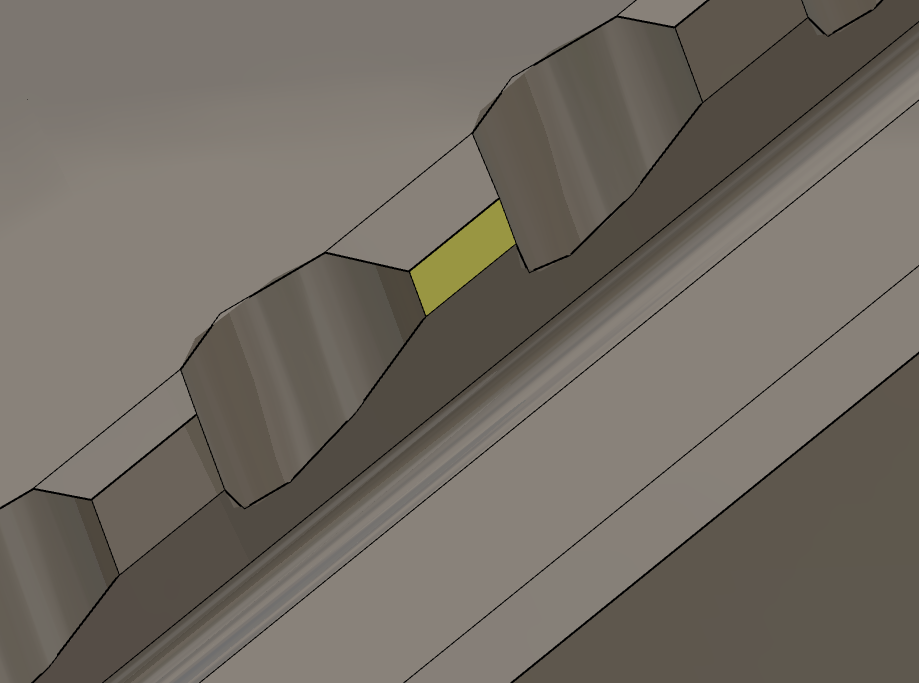

Klicken Sie auf die Fläche der beweglichen Backe. |
|
|
Bestätigen Sie die Erstellung des beweglichen Elements. |
|
|
Führen Sie die gleiche Operation für die zweite Backe durch. |
|
|
Um die Bewegung der beiden Backen zu synchronisieren, wählen Sie beide im linken Baum aus. Klicken Sie mit der rechten Maustaste, um das Popup-Menü anzuzeigen, und wählen Sie dann "Elemente verknüpfen".
Die verknüpften Elemente bewegen sich mit dem gleichen Abstand in der darauf definierten Richtung. |
|
|

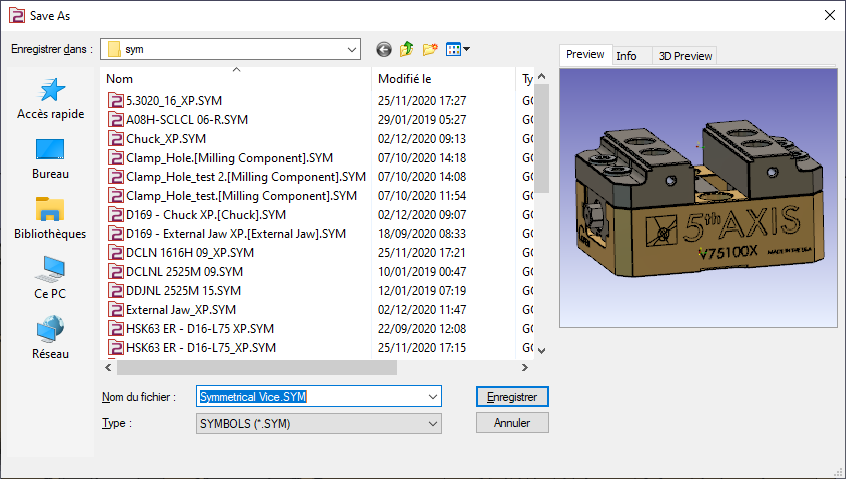

Speichern Sie die Datei im Symbolordner des Benutzers zur Verwendung in GO2cam. |
|
Ergänzende Informationen
Diese Art von Schraubstock bietet die Möglichkeit, die Backe umzudrehen und eine andere Spannposition zu haben.
Es ist möglich, dies im selben Symbol zu konfigurieren. Führen Sie dazu die folgenden Schritte aus.
|
Öffnen Sie den vorherigen Schraubstock |
|
|

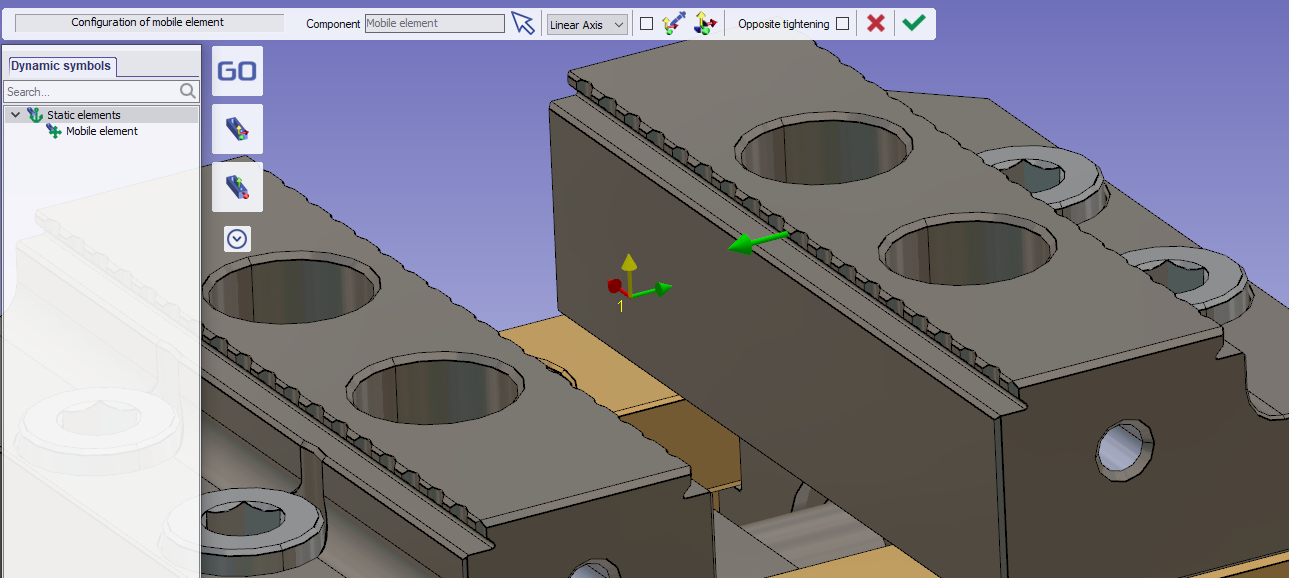

Bewegliches Element ohne Volumenkörper hinzufügen.
|
|
|

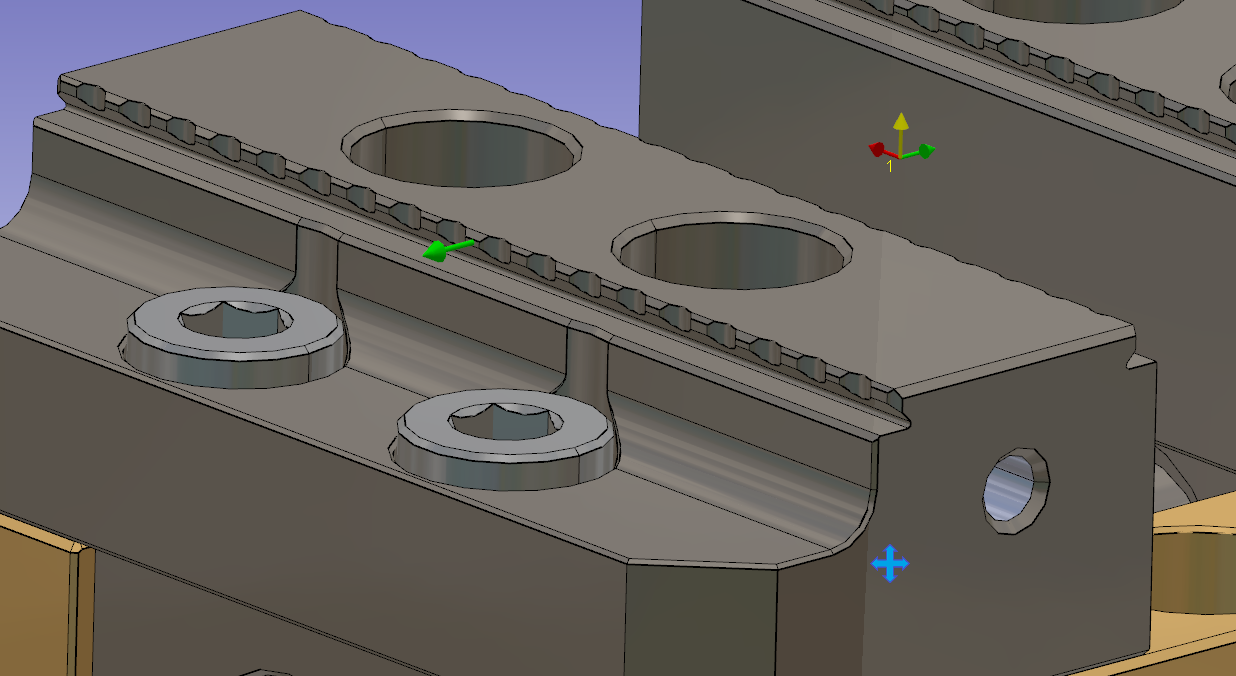

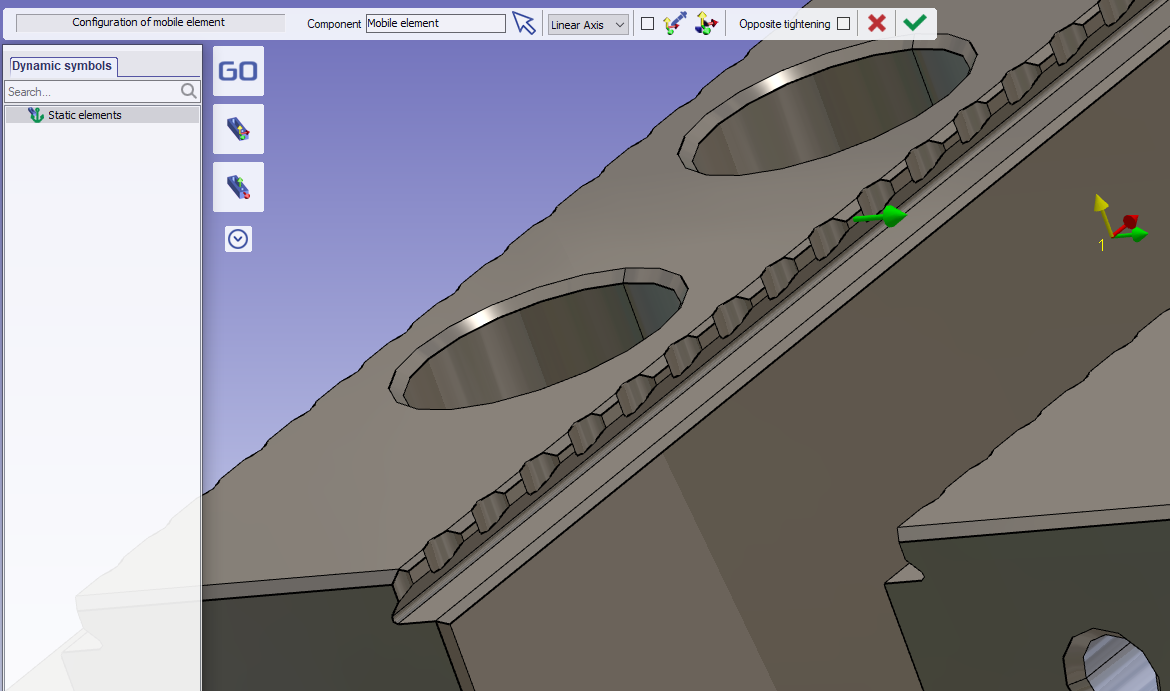

Kehren Sie die Richtung des Vektors um, um die Bewegung entgegengesetzt zur ausgewählten Fläche einzustellen. |
|
|

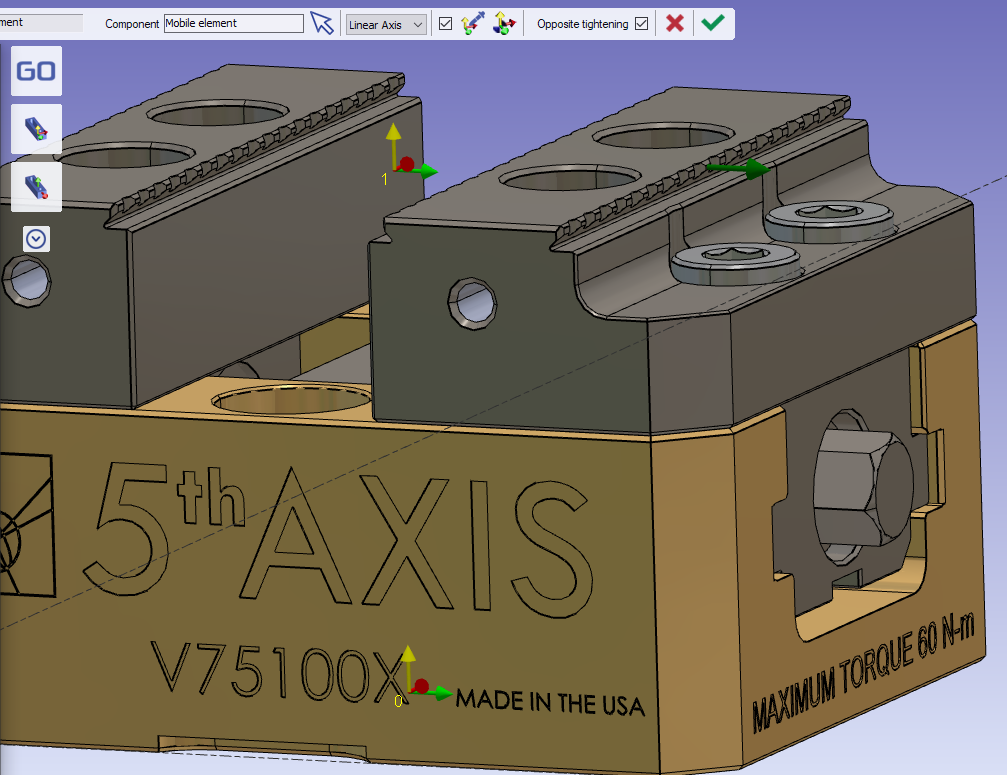

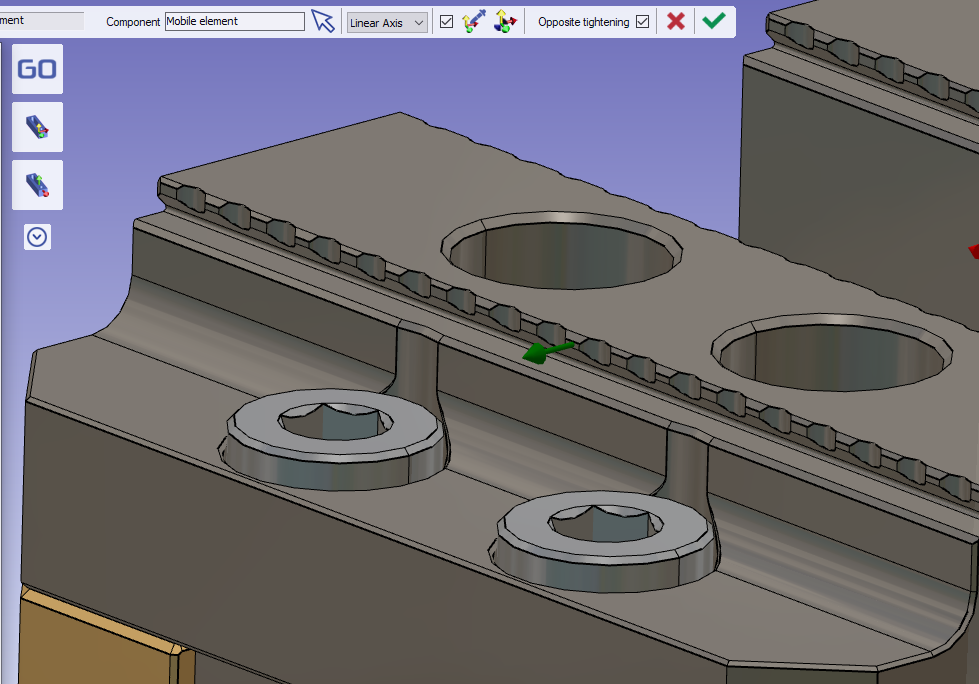

Aktivieren Sie die Option "Gegensätzliches Anziehen", um die Anzeige des Vektors umzukehren.
Die Farbe des Vektors ändert sich und die Anzeige wird umgekehrt.
Bestätigen Sie dann das neue bewegliche Element. |
|
|
Führen Sie dasselbe für die andere Seite durch. |
|
|

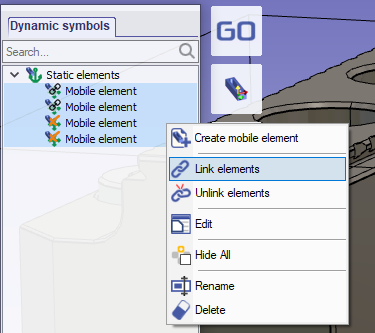

Verknüpfen Sie die vier beweglichen Elemente miteinander. |
|
|
Speichern Sie Ihr Symbol |
|
|

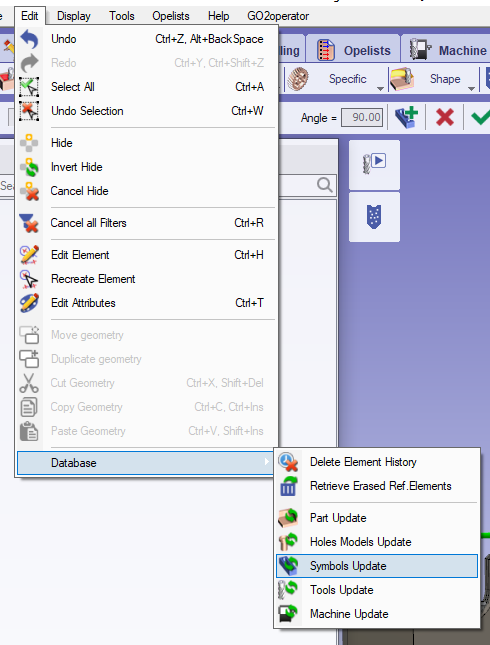

Wichtig: Wenn das Symbol in einem Projekt verwendet werden soll, das bereits seine erste Version verwendet, stellen Sie sicher, dass die Symbol-Datenbank aktualisiert wird. |
|
Wesentliche Punkte
-
Das Achsensystem 0 wird auf der Werkstückposition der Maschine montiert.
-
Das Achsensystem 1 wird verwendet, um den Schraubstock auf dem Rohteil zu positionieren.
-
Es wird zwei bewegliche Elemente haben.
-
Die beweglichen Elemente müssen miteinander verbunden sein, damit sie sich zusammen bewegen.
Es können mehrere Achsensysteme definiert werden, um den Schraubstock auf dem Rohteil zu positionieren. Fügen Sie dazu zusätzliche Achsensysteme hinzu.
|
|
|
