Der Erstellungsprozess für Werkzeuge, Symbole, Maschinen usw. ist durch das interaktive Achsensystem flüssiger geworden.

• Der Pfeil - kehrt die ausgewählte Achsenausrichtung um

• Der Buchstabe - ermöglicht die Neupositionierung der ausgewählten Achse in eine andere Richtung

• Der Ursprung - ermöglicht die Verschiebung des Achsensystems zu einem anderen Ursprung.

Sehen Sie sich ein Video über den Erstellungsprozess an.

Wählen Sie das Modul „Spannen / Werkzeughalter“ auf der Startseite.

Klicken Sie auf den GO-Button

Wählen Sie die zu importierende Datei aus

Wählen Sie die Importoption aus, die auf den Volumenkörper angewendet werden soll.

Klicken Sie auf „Anwenden“

Klicken Sie auf die Registerkarte „Erstellung“ und dann auf das Menü „Schraubstock und Klemmen“

Klicken Sie auf den Befehl „Komponentenvektoren“, um die Vektoren für die beweglichen Elemente zu erstellen.

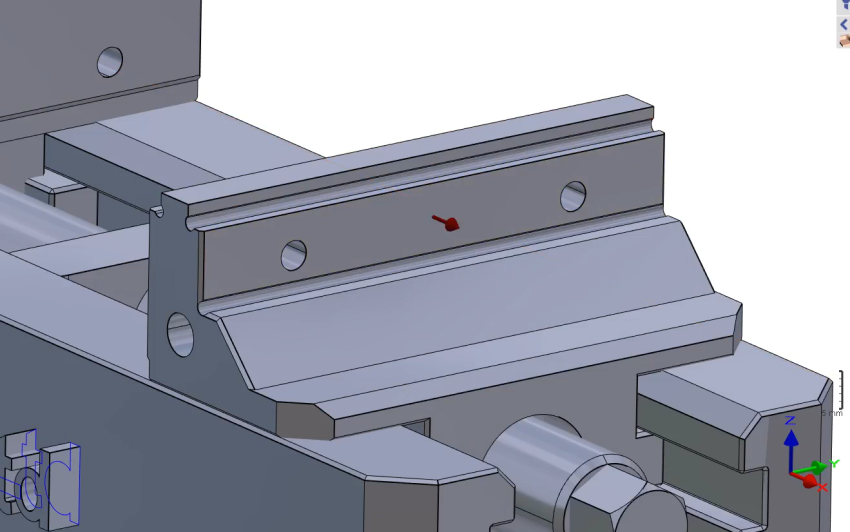

Wählen Sie das bewegliche Teil aus, das dem Vektor zugeordnet wird.

Wählen Sie den Befehl „Achse ausrichten“, um die Position des Achsensystems zu definieren.

Und klicken Sie erneut auf die Referenzfläche und dann auf das „grüne Häkchen“, um zu bestätigen.

Wählen Sie die Befehle „Komponentenvektoren“

dann „Achse ausrichten“

und klicken Sie auf die Fläche des beweglichen Elements, um den Vektor wie gezeigt zu erstellen.

Wiederholen Sie den gleichen Vorgang, um eine Erstellung auf der gegenüberliegenden Seite des beweglichen Elements wie gezeigt zu erstellen.

Aktivieren Sie das Kontrollkästchen „Inversion der Vektorrichtung“, um die Vektorrichtung umzukehren.

Da es sich um die gegenüberliegende Seite der Backe handelt, aktivieren Sie das Kontrollkästchen für „Gegenüberliegende Spannung“ und bestätigen Sie mit dem grünen Häkchen.

Wählen Sie im dynamischen Symbole-Baum alle drei „Beweglichen Elemente“ aus.

Klicken Sie dann mit der rechten Maustaste und wählen Sie „Elemente verknüpfen“.

Wiederholen Sie den Vorgang für die zweite Backe. Klicken Sie zuerst auf den Befehl „Komponentenvektoren“

um das Achsensystem zu erstellen.

Wählen Sie dann das bewegliche Element wie gezeigt aus.

Wählen Sie „Achse ausrichten“

und klicken Sie auf die Fläche des beweglichen Elements, um den Vektor wie gezeigt zu erstellen.

und bestätigen Sie dann.

Klicken Sie auf den Befehl „Komponentenvektoren“

und wählen Sie erneut „Achse ausrichten“

und wählen Sie dann die gezeigte Fläche aus, um die Vektoren zu erstellen.

Dann bestätigen Sie.

Wiederholen Sie den Vorgang auf der anderen Seite der zweiten Backe.

Verknüpfen Sie dann die drei neu erstellten Elemente.

Klicken Sie auf den Befehl „Erstellung von Achsen System“.

Wählen Sie das Werkzeug aus, um die Position des Achsensystems zu definieren

Definieren Sie das Achsensystem 0 wie im Bild gezeigt.

Wiederholen Sie den gleichen Vorgang, um das Achsensystem 1 wie im Bild gezeigt zu definieren.

Erstellen Sie das Achsensystem 2 an der gleichen Position wie das Achsensystem 1, jedoch in einer Höhe von 89 (entweder eintippen oder auf die durch den Pfeil angezeigte Fläche klicken).

Klicken Sie im dynamischen Symbole-Baum mit der rechten Maustaste auf Statische Elemente, gehen Sie zu „Unterstützte Einstellung“ und aktivieren Sie „Zentrierspannung“

Speichern Sie die Datei im Symbolordner des Benutzers zur Verwendung in GO2cam.

Sehen Sie sich das Video an, das zeigt, wie man einen Schraubstock mit Mehrfachspannung erstellt und wie man ihn auf einem Volumenkörper verwendet.
