Diese Umgebung dient dem Zeichnen und Bemaßen des Teils. Die Befehle sind in 2 Menüs sortiert:

  • Layout erstellen : Dieses Menü ermöglicht es, das Layout des aktuellen Teils zu definieren.

  • Schriftfeld erstellen : Menü zum Erstellen und Definieren von Schriftfeldern.

Presentation

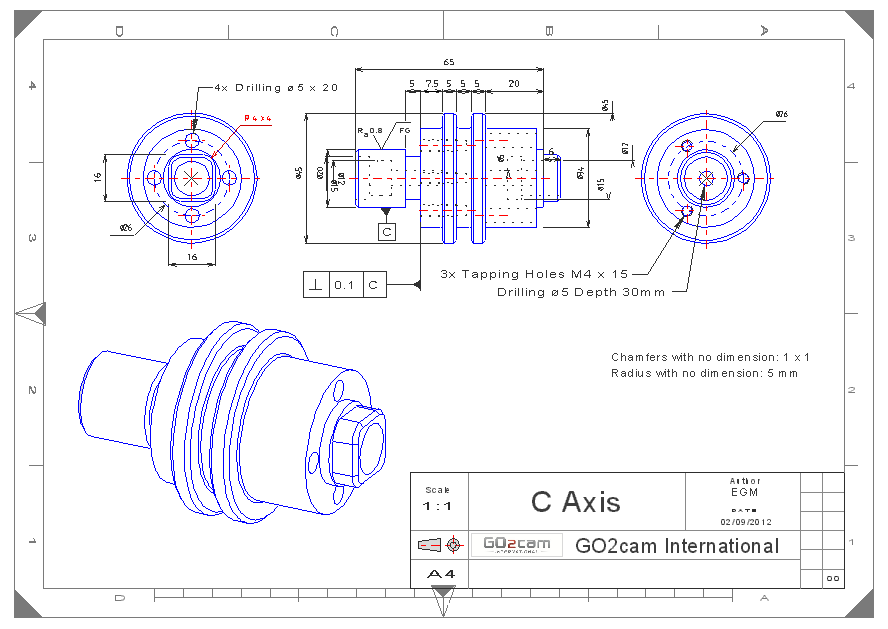

Unten ist ein in GO2cam definiertes Layout mit einigen Funktionen des Moduls Layoutzeichnung dargestellt:

  • Texte (z. B. „Fasen ohne Bemaßung: 1 x 1“)

  • Bemaßungen (lineare und axiale Bemaßungen)

  • Anmerkungen (z. B. „ 4x Bohrung d5 x 20 ’)

  • Toleranzen (Form-, Orientierungs-, Positions- und Rundlaufetoleranzen)

  • Bilder (Import des Logos)

  • Schriftfeld (Erstellung und Einstellungen)

Layout der Drahtmodellgeometrie

In diesem Video:

  • Definition des Seitenaufbaus auf einer A3-Seite durch Öffnen eines vorhandenen Standardblocks.

  • Verwendung des Grenzwertbemaßung Befehls.

1 Page setup and overall dimension-20240826-112504.png

Lineare Bemaßung

  • Bemaßungen in die Drahtmodellzeichnung einfügen,

  • die Anzahl der Dezimalstellen nach dem Komma ändern,

  • Bemaßungen senkrecht oder parallel zur Richtung einer Linie definieren.

2 Linear Dimensions-20240826-112607.png

Radiusbemaßung

  • Bemaßungen in die Drahtmodellzeichnung einfügen,

  • Radius oder Durchmesser bemaßen,

  • Präfix vor die Bemaßung hinzufügen,

  • den Pfeilstil ändern

  • Toleranzen hinzufügen

3 Circular dimension-20240826-112650.png

Punktbemaßung

Bei Verwendung dieses Befehls müssen Sie zuerst den Ursprung der Bemaßung anzeigen, einen Punkt, der 0,0 sein wird.

Das zweite Video beschreibt einige Optionen:

  • mehrere Koordinaten oder nur eine anzeigen,

  • den Buchstaben der Achse anzeigen oder nicht.

4 Point Dimension-20240826-112744.png
Punktbemaßung

5 Point dimension options-20240826-112841.png
Punktbemaßung - Optionen

Fasenbemaßung

2 Möglichkeiten, Fasenmaße zu definieren.

6 Chamfer dimension-20240826-112940.png

Winkelbemaßung

7 Angular dimension-20240826-113102.png

Ausrichtung der Bemaßung

Der Prozess muss mit der Auswahl einer Bemaßung beginnen, die als Referenz für die Ausrichtung dient.

Eine Verknüpfung für diesen Befehl ist im Popup-Menü verfügbar.

Dieses Video zeigt, wie verschiedene Bemaßungen in einem Layout in GO2cam ausgerichtet werden.

8 Dimension Alignment-20240826-113155.png

Das Popup-Menü für Bemaßungen öffnet verschiedene interessante Optionen:

  • Verschieben,

  • Text verschieben,

  • Ausrichtung der Bemaßung,

  • Zerlegen,

  • Skalieren.

9 pop up-20240826-113527.png

Bemaßung einer Bohrung

Dieses Video zeigt, wie die Bemaßung einer Bohrung mit Gewinde geändert und wie Toleranzwerte in Bemaßungen eingefügt werden.

10 Hole dimension-20240826-113645.png

Layout der Volumen Geometrie

Erstellung eines Layouts für Volumen:

  • Laden Sie einen Standard-Schriftkopf,

  • Verwendung des Befehls Layout eines Volumens , der automatisch mehrere Zeichnungsansichten gemäß Ihrer Auswahl in einer Liste erstellt,

  • Einrichtung mehrerer Bemaßungen auf den Drahtmodellansichten: linear, kreisförmig und winklig.

11 Creation of layout for solid-20240826-113737.png

Direkte Bemaßung eines Volumens

Dieses Video zeigt, wie Bemaßungen eingefügt werden, indem direkt auf die Kanten eines Volumens geklickt wird.

12 Direct dimensioning of a solid-20240826-113821.png

Detailansicht

Detail view with change of scale-20241127-111758.png

Zusätzliche Optionen

Layout als PDF drucken

Wir zeigen Ihnen, wie Sie die PDF-Datei aus einem entworfenen Layout in GO2cam mithilfe des Befehls Drucken .

13 Print layout to pdf-20240826-113914.png

generieren. Speichern der Benutzereinstellungen

Sie können Ihre eigene benutzerdefinierte Stile für Bemaßungen erstellen, speichern und bei Bedarf verwenden.

14 Saving user preferences-20240826-114009.png

Erstellung und Verwendung des Schriftfelds

Schriftfelderstellung

15 Title box creation-20240826-114059.png

Texterstellung

16 text creation-20240826-114148.png

Fragenerstellung

17 Question creation-20240826-114230.png

Bild einfügen

Bilder können Drag & Drop und in Polyeder umgewandelt werden .

18 Image insert-20240826-114311.png

Verwendung des erstellten Schriftfelds

19 Use of created title block-20240826-114356.png

So füllen Sie das Schriftfeld aus

20 How to fill the title block-20240826-114450.png
