Präsentation
|
GO2cam bietet eine einzigartige und leistungsstarke Funktionalität, die Tolerierung von Geometrie. Das Prinzip besteht darin, ein Profil zu erstellen und es zu tolerieren, ohne die ursprüngliche Form zu verändern. Die zu tolerierenden Profile können auf jeder Art von Geometrie basieren, 2D oder Volumen, die in GO2cam gezeichnet oder aus einer beliebigen CAD-Software importiert wurden. |
Die Tolerierung ist im Fräsen und auch im Drahterodieren .
Die Tolerierungsbefehle haben 2 Hauptzwecke:
-
Beachten Sie die erforderliche Genauigkeit: Definition einer Standardtoleranz.
-
Ändern Sie die Teiltopologie: Möglichkeit, ein Element entsprechend einem anderen Element zu verschieben, indem Sie den Abstands- oder Winkelwert zwischen den 2 Elementen ändern.
Das folgende Beispiel stellt diese vor 2 Funktionalitäten :
|

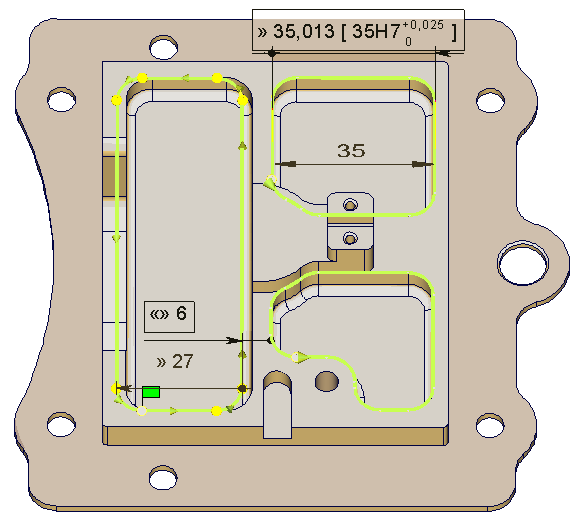

Genauigkeit: Die Tasche in der rechten oberen Ecke ist 35 mm breit. Dies ist der Wert, der durch die Steuerung gefunden wurde. Der Entwurf präzisiert, dass die allgemeine Tolerierung H7 ist. Dank der Tolerierung können Sie diesen Wert auf die Bemaßung anwenden und wählen, den Durchschnittswert zu bearbeiten. In diesem Fall ist dies der Wert 35,0125 mm. Topologie: Die Wand zwischen den Taschen ist in Wirklichkeit 6 mm (im Entwurf ablesen). Im Modell ist der Wert 5 mm. Sie können diesen Fehler im Tolerierungsmenü beheben. Die gesamte Tasche wird verschoben, ihre Breite (27) wird nicht verändert. |
|
Liste der Befehle
|
Profile Definition |
|
Lineare Toleranz |
|
Winkeltoleranz |
|
Kreisförmige Toleranz |
|
Modifikation |
|
Toleranz Position verschieben |
|
Profil aufheben |
Wichtige Punkte
Wir möchten uns auf die leistungsstarken Funktionalitäten der Tolerierung in GO2cam konzentrieren. Diese Optionen sind einzigartig und exklusiv auf dem CAD/CAM-Markt!
Wir alle wissen, wie schwierig es für Design- und Fertigungsabteilungen ist, gut miteinander zu kommunizieren. Aus Sicht der Zerspanungsmechaniker berücksichtigen Designer nicht immer die Einschränkungen der Bearbeitung!
Ein typischer Fall ist die Definition von Toleranzen. GO2cam hilft Ihnen bei der Behebung dieses wichtigen Problems, indem es einfache und automatische Werkzeuge für die Tolerierung bereitstellt.
CAD-Toleranzen wiederherstellen
|
Keine Notwendigkeit, die Toleranzen erneut zu definieren, ein paar Klicks genügen und die Bearbeitung berücksichtigt die vom Designer definierten Toleranzen! Das Prinzip ist ganz einfach: Tun Sie so, als ob Sie eine neue Toleranz definieren möchten. Definieren Sie zuerst das Profil, wählen Sie den Toleranztyp (linear, winklig oder kreisförmig) und klicken Sie dann auf die toleriert Elemente. In dem Moment, in dem Sie die Toleranz selbst definieren sollten, Doppelklick auf die im Entwurf bereits definierte CAD-Toleranz, die Werte werden direkt von GO2cam übernommen! |
|
|
|
Abmessungen respektieren
|
Eines der größten Probleme für einen CAM-Techniker beim Importieren eines CAD-Modells ist, dass er gezwungen ist, viele Geometrien zu modifizieren, die toleriert werden. Der Grund dafür ist, dass die CAD-Modelle immer unter Berücksichtigung des Nennwerts einer Toleranz entworfen werden! Nehmen wir ein konkretes Beispiel: Die Bohrungstoleranz des Volumenkörpers auf der rechten Seite beträgt 25.4P6. Die untere Toleranz beträgt -0,031, die obere Toleranz beträgt -0,018. Folglich ist die mit dem Nennwert 25,4 gezeichnete Geometrie einfach falsch! Sie liegt außerhalb der Toleranz! Mit GO2cam können Sie die Bemaßung einfach ändern und wählen, sie entsprechend dem unteren, dem oberen oder dem Durchschnittswert zu bearbeiten! |
Bearbeitung mit Durchschnittswert
|
Wer hat diese Frage noch nie bekommen: Kann ich in meinem CAD-System mit dem Durchschnittswert meiner Toleranz zeichnen? Die Antwort ist NEIN, aber GO2cam ermöglicht es Ihnen, die Form unter Berücksichtigung des durchschnittlichen Toleranzwerts zu bearbeiten! Im folgenden Beispiel treffen wir die Wahl, die Bemaßung mit dem Durchschnittswert zu definieren. Dieser Wert 7,55 wird für die Bearbeitung verwendet. |
|
|
|
|
Änderung der Topologie
|
Das Tolerierungsmodul ermöglicht es auch, die Topologie eines Teils bei Bedarf zu ändern. Eine auf einem CAD-Entwurf abgelesene Bemaßung und der tatsächliche Geometriewert können unterschiedlich sein. Die Tolerierung ermöglicht es Ihnen, die tatsächliche Bemaßung zu berücksichtigen, ohne die Geometrie zu verändern, was schwierig oder vielleicht unmöglich sein kann. Sie können beispielsweise eine Bohrung verschieben, die mit dem Befehl Solider Rückführung definiert wurde. Definieren Sie einfach eine "Toleranz" zwischen einer Kante der Fläche und der Bohrung und ändern Sie die Bemaßung. Die Bohrung wird verschoben und an ihrer neuen Position bearbeitet, ohne die Geometrie selbst zu verändern. |
|
Historie beibehalten
|
Die Toleranzen werden auf Profile angewendet, nicht direkt auf die Geometrie. Das bedeutet, dass wir das ursprüngliche CAD-Modell, das wir von der CAD-Abteilung oder vom Kunden erhalten haben, nicht verändern. Der Vorteil ist die Möglichkeit, den Toleranzwert so oft wie nötig zu ändern. Sie können die Bearbeitung anwenden und die Toleranz danach ändern, die Historie wird beibehalten. |
|
