Der Standard verfügt über drei Konfigurationsseiten zur Verwaltung aller verfügbaren Optionen: Die erste Seite „CNC-Steuerung“ befasst sich mit CNC-Optionen. Die zweite Seite „Fräsen“ ermöglicht die Anpassung der Ausgabe für Fräsen, Werkzeuge, Kühlmittel und Ursprünge. Die dritte Seite „Fräsen“ befasst sich mit 5-Achs-Parametern. |
|
CNC-Steuerungsseite
CNC-Steuerungsabschnitt
|
% am Programmbeginn/ende
|
Option |
Ergebnis |
|
Nein |
O1000 … M30 |
|
Ja |
% O1000 … M30 % |
Programmnummer definiert durch
|
Option |
Ergebnis |
|
O |
% O 1000 … M30 % |
|
: |
% : 1000 … M30 % |
Programmname als Kommentar
|
Option |
Ergebnis |
|
Nein |
% O1000 … M30 % |
|
Ja |
% O1000 (TEILENAME) … M30 % |
G10 verwenden, um Ursprünge zu verwalten
|
Option |
Ergebnis |
|
Nein |
% O1000 … M30 % |
|
Ja |
% O1000 G10 L2 P1 X.. Y.. Z.. (G54) G10 L2 P2 X.. Y.. Z.. (G55) G10 L20 P1 X.. Y.. Z.. (G54.1) … M30 % |
Fräsen-Seite

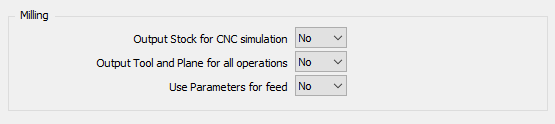

Fräsen-Abschnitt
|
Rohmaterialausgabe für CNC-Simulation
|
Option |
Ergebnis |
|
Nein |
% O1000 … |
|
Ja |
% O1000 G1902 B26.0 D26.0 H10.0 I13.0 J13.0 … |
Werkzeug- und Ebenenausgabe für alle Operationen
|
Option |
Ergebnis |
|
Nein |
(OP 1 MIT WERKZEUG 1 UND EBENE 1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … (OP 2 MIT WERKZEUG 1 UND EBENE 1) … |
|
Ja |
(OP 1 MIT WERKZEUG 1 UND EBENE 1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … (OP 2 MIT WERKZEUG 1 UND EBENE 1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … |
Parameter für Vorschub verwenden
|
Option |
Ergebnis |
|
Nein |
T01 M06 G00 X.. Y.. G43 H1 Z.. Z-.. F160 G1 X.. Y.. F200 … |
|
Ja |
#1 = 200 #2 = 160 T1 M6 G00 X.. Y.. G43 H1 Z.. Z-.. F#2 G01 X.. Y.. F#1 … |
Werkzeugoptionen-Abschnitt
|
Werkzeugliste ausgeben
|
Option |
Ergebnis |
|
Nein |
% O1000 … |
|
Ja |
% O1000 (WERKZEUGLISTE START) (T01 STIEFELFRÄSER D10) (T02 BOHRER D08) … (WERKZEUGLISTE ENDE) … |
Werkzeugwechsel
|
Option |
Ergebnis |
|
Manuell |
… M00 … |
|
Automatisch |
… T01 M06 … |
|
Auto + Vorauswahl |
… T01 M06 T02 … |
Erstes Werkzeug nach dem letzten Werkzeug vorwählen
|
Option |
Ergebnis |
|
Nein |
(ERSTE OPERATION) T01 M06 T02 … (LETZTE OPERATION) T05 M06 … M30 |
|
Ja |
(ERSTE OPERATION) T01 M06 T02 … (LETZTE OPERATION) T05 M06 T01 … M30 |
Werkzeugwechsel in
|
Option |
Ergebnis |
|
1 Block |
… T01 M06 … |
|
2 Blöcke |
… T05 M06 … |
Ursprungsoptionen-Abschnitt
|
Ursprungslisten ausgeben
|
Option |
Ergebnis |
|
Nein |
% O1000 … |
|
Ja |
% O1000 (URSPRÜNGLISTE START) (G54) (G55) (URSPRÜNGLISTE ENDE) … |
Ursprungposition
|
Option |
Ergebnis |
|
Nach Achsrotation |
G68.2 P1 X0. Y0. Z0. J0. K0. … G54 |
|
Vor Achsrotation |
G54 … G68.2 P1 X0. Y0. Z0. J0. K0. |
Verwaltung mehrerer Ursprünge
|
Option |
Ergebnis |
|
Nur Ursprung |
% O1000 … G54 … |
|
Ursprung + Versatz |
% O1000 … G54 G52 X10 Y20 Z10 … |
Ohne MTE:
Wenn die Option für jeden im Teil definierten Ursprung auf „Nur Ursprung“ gesetzt ist, geben wir einen anderen G-Code aus, G54, dann G55, G56 usw. Das bedeutet, dass Sie durch die Anzahl der von der CNC verwalteten Ursprünge begrenzt sind. Wenn Sie mehr Ursprünge haben können, müssen Sie die zweite Option „Ursprung + Versatz“ verwenden
Wenn die Option auf „Ursprung + Versatz“ gesetzt ist, wird nur G54 und Versatz mit G158 ausgegeben
Mit MTE:
Der Ursprung kann im Namen des Ursprungs mit der folgenden Syntax „$G54_“ definiert werden. Das bedeutet, dass G54 im NC-Programm verwendet wird. Wenn kein decodierter Name definiert ist, wird der Standardursprung G54 ausgegeben.
Wenn Sie „Ursprung + Versatz“ verwenden, dürfen Sie nur einen Ursprung für alle Ihre Operationen verwenden, da alle Versätze vom Referenzebenenursprung oder Einzelursprung berechnet werden.
Sie können beliebigen Text nach dem Unterstrich hinzufügen, um Ihren Versatz zu erkennen „$G54_Up“, „$G54_Right“, …
Mit 5-Achs-Maschine:
Der Ursprungsversatz wird mit der geneigten Ebenenfunktion G68.1 ausgegeben, wenn diese zur Ausgabe eingestellt ist. Das bedeutet, dass kein G52 ausgegeben wird.
Kühlmittel-Optionen-Abschnitt
|
Kühlmittelaktivierung Position
|
Option |
Ergebnis |
|
Mit Spindel |
… T01 M06 S8000 M03 M08 G00 X.. Y.. G43 H1 Z… … |
|
Mit Ebenenbewegung |
… T01 M06 S8000 M03 G00 X.. Y.. M08 G43 H1 Z.. … |
|
Mit Eintauchbewegung |
… T01 M06 S8000 M03 G00 X.. Y.. G43 H1 Z.. M08 … |
Fräsen 5X Seite
Fräsen 5X Parameter
|
Geneigte Arbeitsebene für 3+2 Achsen verwenden
|
Option |
Ergebnis |
|
Nein |
… T01 M06 C180 B-90 … |
|
Ja |
… T01 M06 G69 G49 G68.2 P1 X.. Y.. Z.. I-90 K180 G53.1 … |
Rotationsachse
|
Option |
Ergebnis |
Option |
Ergebnis |
|
Sperre 1 1. Rotationsachse |
Sperre 2 2. Rotationsachse |
||
|
leer |
… C180 … |
leer |
… B-90 … |
|
„M10“ |
… C180 M10 … |
„M12“ |
… B-90 M12 … |
|
Entsperren 1 1. Rotationsachse |
Entsperren 2 2. Rotationsachse |
||
|
leer |
… C180 … |
leer |
… B-90 … |
|
„M11“ |
… M11 C180 … |
„M13“ |
… M13 B-90 … |
Fixierte Blöcke für Ebenenwechsel (Wird ohne MTE verwendet)
|
Aktive fixierte Blöcke für Ebenenwechsel
Diese Option wird nur verwendet, wenn in der Maschinenkonfiguration keine Kinematik definiert ist.
|
Option |
Ergebnis |
|
aktiviert |
Die definierten fixierten Blöcke werden ausgegeben, wenn ein Ebenenwechsel stattfindet |
|
deaktiviert |
Die Standardblöcke werden ausgegeben, wenn ein Ebenenwechsel stattfindet. G00 G91 G28 Z0 |
Erster und zweiter Block
Um die Standardausgabe zu vermeiden, aktivieren Sie die Option zum Aktivieren der fixierten Blöcke und lassen Sie die Felder für den ersten und zweiten Block leer.
|
Option |
Ergebnis |
|
Leer |
… … |
|
„G00 Z100“ |
… G00 Z100 … |
Startseite
|
Mit definierter Maschinenkinematik |
Ohne definierte Maschinenkinematik |
|
|
Name der NC-Datei
Definieren Sie hier den Namen der generierten NC-Datei. Die Erweiterung muss in der MCF-Konfiguration definiert werden.
Programmnummer
Wenn 0 definiert ist, wird der Programmname auf 1 gesetzt.
|
Option |
Ergebnis |
|
0 |
% O1 … |
|
“10” |
% O10 … |
|
“1234” |
% O1234 … |
Ursprungsnummer
Dieser Parameter wird nur verwendet, wenn die Kinematik nicht in der Maschinendatei definiert ist. Der Parameter definiert den ersten im NC-Programm verwendeten Ursprung.
Wenn der Parameter zur Behandlung mehrerer Ursprünge auf „Nur Ursprung“ gesetzt ist, wird die Ursprungsnummer bei einem Ebenenwechsel inkrementiert.
|
Option |
Ergebnis bis 8055 |
|
54 |
% O10 T01 M06 G54 … |
|
55 |
% O10 T01 M06 G55 … |
Kommentarausgabe
|
Option |
Ergebnis |
|
Nein |
… T1 M6 … |
|
Ja |
… (PLANFRÄSEN) (STIEFELFRÄSER D12) T01 M06 … |
Blocknummern
|
Option |
Ergebnis |
|
Mit |
O1000 N5 T01 M06 N10 G00 X.. Y.. N15 G43 Z.. H1 … N50 T02 M06 N55 G00 X.. Y.. N60 G43 Z.. H2 … |
|
Ohne |
O1000 T01 M06 G0 X.. Y.. G43 Z.. H1 … T02 M06 G00 X.. Y.. G43 Z.. H2 … |
|
Nur Werkzeugwechsel |
O1000 N5 T01 M06 G00 X.. Y.. G43 Z.. H1 … N10 T02 M06 G00 X.. Y.. G43 Z.. H2 … |
Code für Programmende
|
Option |
Ergebnis |
|
M30 |
… … … M30 % |
|
M02 |
… … … M02 % |
|
M99 |
… … … M99 % |
