Der Standard verfügt über drei Konfigurationsseiten zur Verwaltung aller verfügbaren Optionen:

Die erste Seite „CNC-Steuerung“ befasst sich mit CNC-Optionen.

Die zweite Seite „Fräsen“ ermöglicht die Anpassung der Ausgabe für Fräsen, Werkzeuge, Kühlmittel und Ursprünge.

Die dritte Seite „Fräsen“ befasst sich mit 5-Achsen-Parametern.

PP Main Window.PNG

Seite CNC-Steuerung

CNC-Generation

Option

Ergebnis

CNC Controller - CNC Generation.PNG

Bis 8055

Einige Ausgaben erfolgen, um die Programmierung von Fagor 8050 und 8055 zu berücksichtigen.

Nach 8055

Einige Ausgaben erfolgen, um die Programmierung von Fagor 8060 und höher zu berücksichtigen.

Beispielsweise sind die Ausgabe von Programmstart, NC-Zyklus und geneigter Arbeitsebene nicht gleich.

Werkzeugversatz

Bei der Option „D..“ wird der Werkzeugversatz auf der Technologieseite des Zyklus eingelesen

Option

Ergebnis

CNC Controller - Tool Offset.PNG

D1

….T01 D0 1

…T10 D0 1

D..

…T01 D0 1

…T10 D 10

Seite Fräsen

Fräsbereich

Rohteil für CNC-Simulation ausgeben

Für diese Option gibt es keine Ausgabe für den Fagor-Nachbearbeiter

Option

Ergebnis

Milling pg - Output Stock.png

Nein

%1000

Ja

%1000

Werkzeug und Ebene für alle Operationen ausgeben

Option

Ergebnis

Milling pg - Output Tool and Plane.png

Nein

;OP 1 MIT WERKZEUG 1 UND EBENE 1

T01 M06

G49 X.. Y.. Z.. Q.. R.. Q..

;OP 2 MIT WERKZEUG 1 UND EBENE 1

Ja

;OP 1 MIT WERKZEUG 1 UND EBENE 1

T01 M06

G49 X.. Y.. Z.. Q.. R.. Q..

;OP 2 MIT WERKZEUG 1 UND EBENE 1

T01 M06

G49 X.. Y.. Z.. Q.. R.. S..

Parameter für Vorschub verwenden

Option

Ergebnis

Milling pg - use parameters for feed.png

Nein

T1 M6

G00 X.. Y..

G43 H1 Z..

Z-.. F160

G1 X.. Y.. F200

Ja

P1 = 200

P2 = 160

T01 M06

G0 X.. Y..

G43 H1 Z..

Z-.. FP2

G1 X.. Y.. FP1

Werkzeugoptionsbereich

Werkzeugliste ausgeben

Option

Ergebnis

Tool option - Output tool list.png

Nein

%

O1000

Ja

%

O1000

;WERKZEUGLISTE STARTEN

;T01 ENDFRÄSER D10

;T02 BOHRER D08

;WERKZEUGLISTE ENDE

Werkzeugwechsel

Option

Ergebnis

Tool option - Tool change.png

Manuell

M00

Automatisch

T01 M06

Auto + Vorauswahl

T01 M06

T02

Erstes Werkzeug nach letztem Werkzeug vorwählen

Option

Ergebnis

Tool option - Preselect First Tool.png

Nein

;ERSTE OPERATION

T01 M06

T02

;LETZTE OPERATION

T05 M06

M30

Ja

;ERSTE OPERATION

T01 M06

T02

;LETZTE OPERATION

T05 M06

T01

M30

Werkzeugwechsel in

Option

Ergebnis

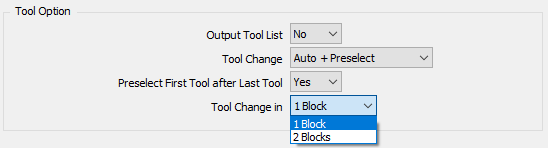

Tool option - Tool change in.png

1 Block

T01 M06

2 Blöcke

T05

M06

Ursprungoptionsbereich

Ursprungslisten ausgeben

Option

Ergebnis

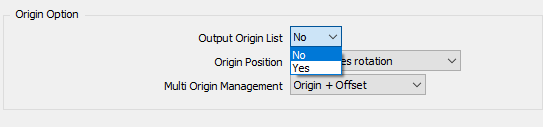

Origin option - output origin list.png

Nein

%

O1000

Ja

%

O1000

;URSPRUNGLISTE STARTEN

;G54

;G55

;URSPRUNGLISTE ENDE

Ursprungposition

Option

Ergebnis

Nach Achsenrotation

G49 X0. Y0. Z0. Q0 R0. S0

G54

Vor Achsenrotation

G54

G49 X0. Y0. Z0. Q0 R0. S0

Verwaltung mehrerer Ursprünge

Option

Ergebnis

Origin option - Multi origin Management.png

Nur Ursprung

%

O1000

G54

Ursprung + Versatz

%

O1000

G54

G158 X10 Y20 Z10

Ohne MTE :

Wenn die Option „Nur Ursprung“ für jeden auf dem Teil definierten Ursprung gesetzt ist, geben wir einen anderen G-Code aus, G54, dann G55, G56 … Das bedeutet, dass Sie durch die Anzahl der von der CNC verwalteten Ursprünge begrenzt sind. Wenn Sie mehr Ursprung haben können, müssen Sie die zweite Option „Ursprung + Versatz“ verwenden

Wenn die Option „Ursprung + Versatz“ gesetzt ist, wird nur G54 und Versatz mit G158 ausgegeben

Die G158-Funktion ist nur für CNC-Startgenerationen ab 8060 verfügbar.

Mit MTE :

Der Nullpunkt kann im Namen des Nullpunkts mit der folgenden Syntax „$G54_“ definiert werden. Das bedeutet, dass G54 im NC-Programm verwendet wird. Wenn kein decodierter Name definiert ist, wird der Standard-Nullpunkt G54 ausgegeben.

Wenn Sie „Nullpunkt + Offset“ verwenden, dürfen Sie nur einen Nullpunkt für alle Ihre Operationen verwenden, da alle Offsets vom Referenzflächen-Nullpunkt oder Einzel-Nullpunkt berechnet werden.

Sie können jeden Text nach dem Unterstrich hinzufügen, um Ihren Offset zu erkennen „$G54_Up“, „$G54_Right“, …

Bei 5-Achs-Maschinen:

Der Nullpunktoffset wird mit der Funktion für geneigte Ebenen G49 oder #CS ausgegeben, wenn dies für die Ausgabe eingestellt ist. Das bedeutet, dass kein G158 ausgegeben wird.

Kühlmittel-Optionen

Kühlmittel-Aktivierungsposition

Option

Ergebnis

Coolant Option.png

Mit Spindel

T01 M06

S8000 M03 M08

G00 X.. Y..

G43 H1 Z…

Mit Ebenenbewegung

T01 M06

S8000 M03

G00 X.. Y.. M08

G43 H1 Z..

Mit Eintauchbewegung

T01 M06

S8000 M03

G00 X.. Y..

G43 H1 Z.. M08

5X Fräsen Seite

5X Fräsen Parameter

Geneigte Arbeitsebene für 3+2 Achsen verwenden

Die geneigte Arbeitsebene wird standardmäßig mit Euler-Winkeln ausgegeben. Bei Fagor CNC werden die Euler-Winkel für die Drehung um Z, dann Y, dann Z durchgeführt.

Option

Ergebnis bis 8055

Ergebnis nach 8055

5X milling - Use tiltes work plane.png

Nein

T01 M06

C180

A-90

Ja

T01 M06

G49 X.. Y.. Z.. Q-90 R180 S0

T01 M06

#CS NEW[1][MODE 2,-90,180,0]

#TOOL ORI

Rotationsachse

5X milling - Rotation Axis.png

Option

Ergebnis

Option

Ergebnis

Sperre 1 st Rotationsachse

Sperre 2 nd Rotationsachse

leer

C180

leer

B-90

„M10“

C180

M10

„M12“

B-90

M12

Entsperren 1 st Rotationsachse

Entsperren 2 nd Rotationsachse

leer

C180

leer

B-90

„M11“

M11

C180

„M13“

M13

B-90

Fixierte Blöcke für Ebenenwechsel (verwendet ohne MTE)

Fixed block for plane change.PNG

Aktive fixierte Blöcke für Ebenenwechsel

Diese Option wird nur verwendet, wenn in der Maschinenkonfiguration keine Kinematik definiert ist.

Option

Ergebnis

aktivieren

Die definierten fixierten Blöcke werden ausgegeben, wenn ein Ebenenwechsel stattfindet

deaktivieren

Es wird kein Block ausgegeben, wenn ein Ebenenwechsel stattfindet.

Erster und zweiter Block

Option

Ergebnis

Leer

„G0 Z100“

G00 Z100

Startseite

Mit definierter Maschinenkinematik

Ohne definierte Maschinenkinematik

Launch with kinemac defined.png Launch without kinemac defined.png

Name der NC-Datei

Definieren Sie hier den Namen der generierten NC-Datei. Die Erweiterung muss in der MCF-Konfiguration definiert werden.

Programmnummer

Wenn leerer Text definiert ist, wird der Programmname auf 1 gesetzt.

Option

Ergebnis bis 8055

Ergebnis nach 8055

leer

% 1 , MX,

% 1

„PROG1“

% PROG1 , MX,

% PROG1

Nullpunktnummer

Dieser Parameter wird nur verwendet, wenn die Kinematik nicht in der Maschinendatei definiert ist. Der Parameter definiert den ersten im NC-Programm verwendeten Nullpunkt.

Wenn der Parameter zur Behandlung mehrerer Nullpunkte auf „Nur Nullpunkt“ gesetzt ist, wird die Nullpunktnummer bei einem Ebenenwechsel inkrementiert.

Option

Ergebnis bis 8055

54

%1, MX,

T01 M06

G54

55

%1, MX,

T01 M06

G55

Kommentar-Ausgabe

Option

Ergebnis

Nein

T01 M06

Ja

;BEARBEITUNG

;ENDFRÄSER D12

T01 M06

Blocknummern

Option

Ergebnis

Mit

O1000

N5 T01 M06

N10 G00 X.. Y..

N15 G43 Z.. H1

N50 T02 M6

N55 G00 X.. Y..

N60 G43 Z.. H2

Ohne

O1000

T01 M06

G00 X.. Y..

G43 Z.. H1

T02 M06

G00 X.. Y..

G43 Z.. H2

Nur Werkzeugwechsel

O1000

N5 T01 M06

G00 X.. Y..

G43 Z.. H1

N10 T02 M06

G00 X.. Y..

G43 Z.. H2

Code für Programmende

Option

Ergebnis

M30

M30

%

M02

M02

%
