Messen am Rohteil, um den Werkstücknullpunkt zu definieren. Wenn der Zyklus ausgeführt wird, berührt der Messtaster die Fläche, um den Mittelpunkt zu identifizieren. Der Werkzeugweg kann in der Simulation visualisiert werden.

Es ist auch möglich, auf die Drahtmodellgeometrie zu klicken, um das Messen zu definieren.

Jeder ausgewählte Messtastertyp erzeugt einen separaten Bearbeitungszyklus. Es ist möglich, mehrere Messtastertypen zu verwenden, um einen Ursprung zu definieren (um die x-, y- und z-Koordinaten zu erhalten):

  1. Nullpunkt abtasten - 2D Ecke 1*1, mit Namen des Nullpunkts 1

  2. Nullpunkt abtasten – Z einer Fläche, mit Namen des Nullpunkts 1

Der Name des in der Strategie definierten Ursprungs muss für beide Messzyklen gleich sein, um sie miteinander zu verbinden.

Die Kombination beider Zyklen definiert die WCS-Koordinatenposition in der Steuerung.

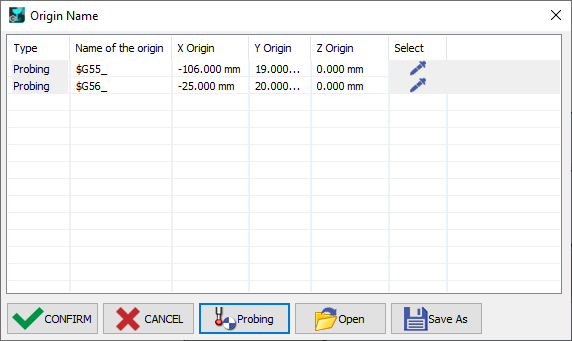

Klicken Sie auf Messen, um die Ursprungslisten für die Messzyklen zu generieren.

Die Ursprünge WCS müssen parallel erstellt werden, um für die Programmierung und für die Ausgabe in NC-Codes verwendet zu werden.


Arten der Messung

Rechteckiger Block

Definiert in der Mitte des Rechtecks

Rechteckige Tasche

Definiert in der Mitte der rechteckigen Tasche

Zylinder

Definiert in der Mitte des Zylinders

Zylindrische Tasche

Definiert in der Mitte der Zylindertasche

Z einer Fläche

Definition auf einer Z-Höhe

2D Ecke 2x2

Definition auf einer rechteckigen Ecke

2D Ecke 2x1

Definition auf einer rechteckigen Ecke

2D Ecke 1x2

Definition auf einer rechteckigen Ecke

2D Ecke 1x1

Definition auf einer rechteckigen Ecke

Rechteckiger Block X

Definition in der Mitte des Rechtecks in X

Rechteckiger Block Y

Definition in der Mitte des Rechtecks in Y

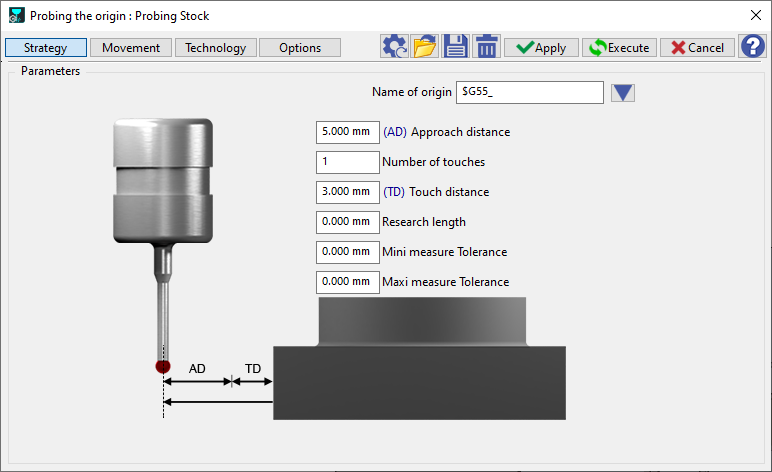

Strategieparameter

Bewegungsparameter

Dialogbereich

Parameter

Sicherheit (in Z)

Sicherheitsebene SE

Sicherheitsabstand

An- und Rückfahrt in Z

Zwischen den Berührungen zurückziehen

Zwischen den Berührungen bewegen

Technologieparameter

Dialogbereich

Parameter

Schnittbedingungen

Vorschubeinheit

Werkzeugnummerierung

Werkzeugnummer

spezifische Nummer

Korrekturregister Länge

Korrekturregister Durchmesser

Benutzerfelder

Kommentar

Überwachung

Fräsersatz

Optionsparameter

Dialogbereich

Parameter

Verhalten an den Spannmitteln und Komponenten

Spalt Prüfung

Abstand XY

Sicherheitsbereich

Abstand Z
