Dieser Vorgang, der am Rohteil durchgeführt wird, ermöglicht die Behebung von Problemen bei der Positionierung des Teils.

Wenn das Teil gespannt ist, überprüfen wir die Ausrichtung des Teils; wenn es nicht korrekt ist, sind 2 Optionen möglich, um das Teil neu auszurichten:

• Ändern Sie das Maschinenkoordinatensystem, damit es mit der Teilposition übereinstimmt

• oder bewegen Sie das Teil, indem Sie die Platte (C-Achse) drehen

Fehlstellung eines sehr einfachen Teils ohne Tasten

Ein Loch muss in die Mitte des Quaders gebohrt werden.

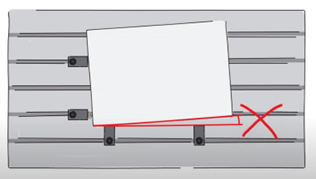

Beim Spannen des Teils ist es nicht richtig ausgerichtet. Diese Fehlstellung ist möglicherweise nicht sichtbar, trägt aber zur Ungenauigkeit des Vorgangs bei.

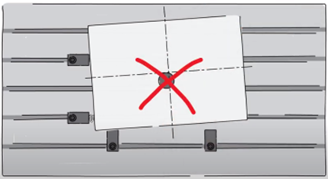

Ohne Tasten ist das gebohrte Loch außermittig, und dies ist möglicherweise für Präzisionsteile nicht tolerierbar.

Fehlstellungskorrektur mit Tasten

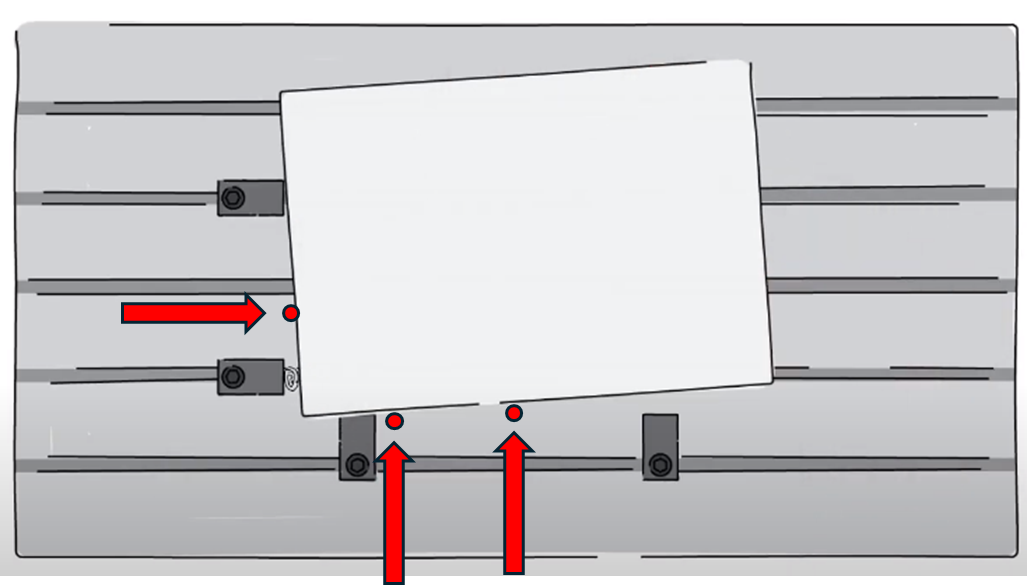

Das Teil wird abgetastet, um die Position und Ausrichtung des Rohteils zu überprüfen.

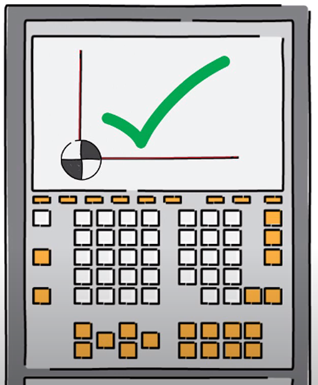

Der Ursprung und die Ausrichtung werden in der CNC-Steuerung korrigiert.

Eine andere Lösung kann darin bestehen, das Teil durch Drehen der Platte zu bewegen.

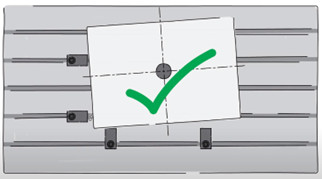

Die Steuerung kompensiert den Winkelfehler und aktualisiert die Bearbeitungskoordinaten, um die Bearbeitungszyklen an der richtigen Position und Ausrichtung durchzuführen.

Dialogbereich

Parameter

Parameter

Name des Ursprungs

(AD) Anfahrabstand

Anzahl der Berührungen

(TD) Berührungsabstand

Suchlänge

Dialogbereich

Parameter

Sicherheit (in Z)

Sicherheitsebene

Sicherheitsabstand

Anfahren und Rücklauf in Z

Zwischen den Berührungen zurückziehen

Dialogbereich

Parameter

Schnittbedingungen

Vorschub

Werkzeugnummerierung

Werkzeugnummer

spezifische Nummer

Korrekturregister Länge

Korrekturregister Durchmesser

Benutzerfelder

Kommentar

Überwachung

Frässatz

Dialogbereich

Parameter

Verhalten an den Spannmitteln und Komponenten

Spaltprüfung

XY-Versatz

Sicherheitsbereich

Z-Versatz
