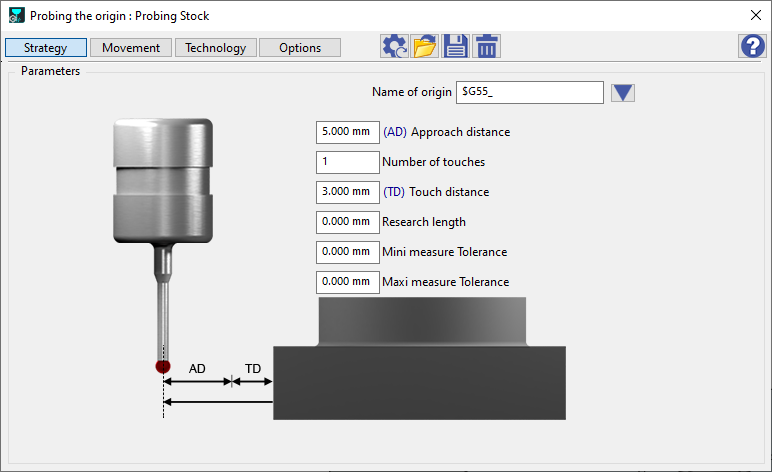

Nullpunkt Namen (Für Teilausrichtung, Nullpunkt am Rohteil)

Definieren Sie einen Ursprungsnamen für den Messzyklus. Verwenden Sie denselben Ursprungsnamen für andere Messzyklen, um die Ergebnisse für einen einzelnen Ursprung zu verknüpfen.

Anfahrabstand (AD)

Definiert den Abstand, den das Messwerkzeug vor dem Start des Messvorgangs einhält.

Anzahl der Berührungen

Definiert, wie oft der Messvorgang für einen Punkt wiederholt wird, um das Messen dieses Punkts abzuschließen.

Berührungsabstand (TD)

Der Abstand, von dem sich der Messtaster dem Teil am erforderlichen Berührungspunkt nähert.

Länge suchen

Dies ist die maximale Distanz, die sich der Messtaster bewegt/zurücklegt, um den Kontaktpunkt zu suchen.

Minimale Messtoleranz

Minimale zulässige Abweichung vom Nennwert während des Messvorgangs/der Messung.

Maximale Messtoleranz

Maximal zulässige Abweichung vom Nennwert während des Messvorgangs/der Messung.

Variables messen (Nur für Control of the part)

Variable zur Verwendung für die Messung.
