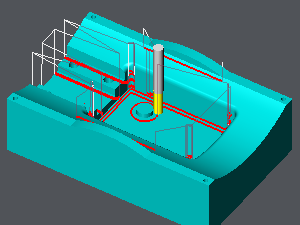

GO2cam wendet automatisch eine 2D-Konturbearbeitung auf einer 3D-Form durch Z-Schritte an, wobei An- und Abfahrbewegungen und die Werkzeugradiuskompensation verwaltet werden.

• Um die zu überarbeitenden Bearbeitungsbereiche zu berechnen, muss der Durchmesser des im vorherigen Arbeitsgang verwendeten Werkzeugs ausgefüllt werden.

Dialogbereich

Parameter

Werkzeugwegstrategie

Bearbeitungsrichtung

Werkzeug zum Schruppen verwendet

Referenzdurchmesser

Referenzradius

Begrenzung der Bearbeitung

Begrenzungsbereich

Z-Schritte berechnen

Z Zustellung (Ap)

Konst. Rauhigkeit

Rauhigkeitswert

Aufmaße

XY Stock allowance

Z Stock allowance

Liste der Höhen

Liste der Höhen

Dialogbereich

Parameter

Sicherheit (in Z)

Sicherheitsebene SE

Sicherheitsabstand

An- und Rückfahrt in Z

Rückzugshöhe im Zyklusablauf

Art des Einfahrens in Material

Einfahren mit Winkel

Winkel der Steigung

Sicherheit (in XY)

SD/ Tool shank

Werkzeughalter Management

An- und Abfahren in XY

Lead in length

Lead out length

Lead in arc radius

Lead out arc radius

Leadin radius angle

Leadout radius angle

Dialogbereich

Parameter

Schnittbedingungen

Qualität

Schnittgesch. Vc

Vorschub pro Zahn

Spindeldrehrichtung

Ebene

Spindeldrehzahl n

Vorschubeinheit

Zustellvorschub

Getriebestufe

Kühlungsnummer

Spezifische Kühlung

Werkzeugnummerierung

Werkzeugnummer

spezifische Nummer

Korrekturregister Länge

Korrekturregister Durchmesser

Benutzerdefinierte Felder

Kommentar

Überwachung

Fräsersatz

Dialogbereich

Parameter

Verhalten an den Spannmitteln und Komponenten

Spalt Prüfung

Abstand XY

Sicherheitsbereich

Abstand Z

Splineberechnung

Splinetoleranz

Oberfl.Genauigkeit

Werkzeugwegberechnung

Bögen der Verfahrwege zerlegen

Toleranz zur Zerlegung der Bögen
