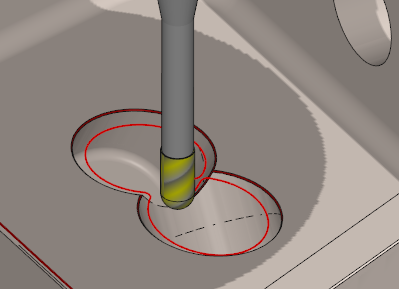

Diese Operation entfernt Grate und überschüssiges Material mit einem 3-Achsen-Werkzeugweg.

Wichtige Punkte

Dieser Zyklus ist automatisch: Klicken Sie einfach auf den Festkörper, und die Kanten werden erkannt.
Es kann auch eine Reihe von Kanten ausgewählt werden; bitte beachten Sie die unten aufgeführten Auswahlhinweise.
Die eigenen Einstellungen des Benutzers für die Kantenerkennung können definiert werden, und Kanten können auch vom Werkzeugweg ausgeschlossen werden.
Diese drei Arten von Werkzeugen können verwendet werden:
- Kugelbohrer
- Konischer Kugelfräser
- Lollipop Fräser

Kanten gehören immer zu zwei Flächen. Eine wichtige Information bei der Auswahl von Kanten ist die Auswahl alle Flächen dass die Kanten gehören zu !

Auf der linken Seite wählen wir nur die obere Fläche, was nicht ausreicht. Die Auswahl muss mit allen Seitenflächen erfolgen.

Laden Sie ein Beispiel mit Operationen mit 3X Entgraten und 5X Entgraten herunter

3X-5X-deburring.GMZ

Strategieparameter

Dialogbereich	Parameter
Expertenoption

Bewegungsparameter

Dialogbereich	Parameter
An- und Rückfahrt in Z	Sicherheitsebene SE	Sicherheitsabstand
An- und Rückfahrt in Z	Rückzug

Technologieparameter

Dialogbereich	Parameter
Schnittbedingungen	Qualität	Schnittgeschw. Vc
	Vorschub pro Zahn	Spindeldrehrichtung
	Ebene	Spindeldrehzahl n
	Vorschubeinheit	Zustellvorschub
	Getriebestufe	Spezifische Kühlung
	Kühlungsnummer
Werkzeugnummerierung	Werkzeugnummer	spezifische Nummer
Werkzeugnummerierung	Korrekturregister Länge	Korrekturregister Durchmesser
Benutzerfelder	Kommentar	Überwachung
Benutzerfelder	Frässatz

Operationsparameter

Dialogbereich	Parameter
Verhalten an den Spannmitteln und Komponenten	Spalt Prüfung	Abstand XY
Verhalten an den Spannmitteln und Komponenten	Sicherheitsbereich	Abstand Z
Kurvenberechnung	Splinetoleranz	Oberfl.Genauigkeit

Sehen Sie sich ein Video mit zwei Beispielen des 3X-Entgratzyklus an.
