Zyklus millyuGO, PAM, Schrupp und Restschruppen, Schruppen Winkelparallel, Tasche - Formen, Schlichten Flächenübergreifend - Formen, Flachbereiche Schlichten, Vorschlichten - Formen, Restschlichten - Formen, Z Ebenen Schlichten
Definition
Der Parameter Begrenzungsbereich in GO2cam definiert, wie der Bearbeitungszyklus mit dem für das Werkstück festgelegten Begrenzungsbereich interagiert. Er kann in vier Modi angewendet werden, die jeweils den Werkzeugweg unterschiedlich steuern.
|

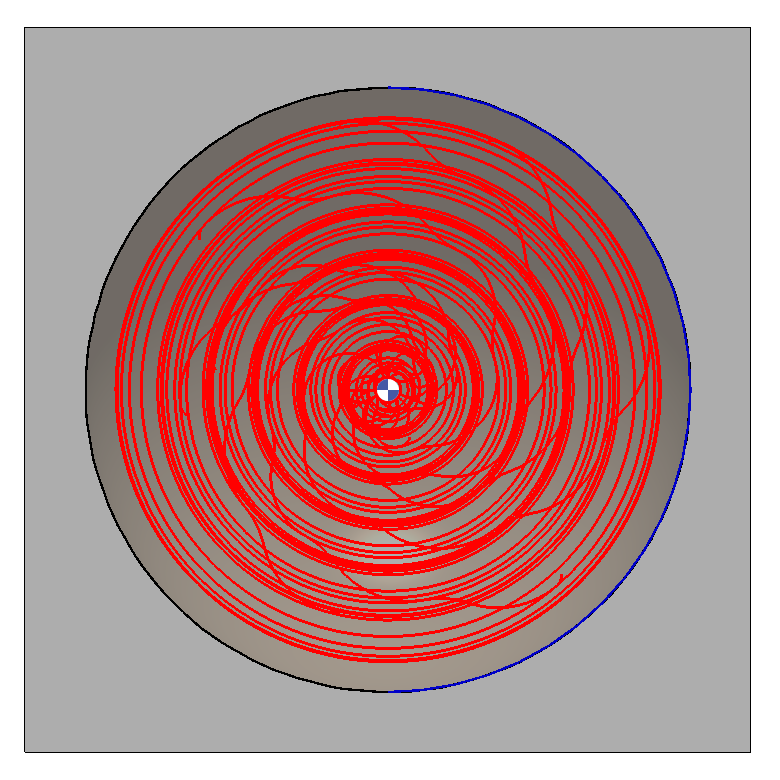

On |
Bearbeitung bis zur Begrenzung verlängern Einstich zu Begrenzungsbereich, wobei der Werkzeugweg genau an der Grenze stoppt. Beachten Sie, dass der dargestellte Makroaufruf, der in Lila hervorgehoben ist, bis zum Rand reicht. |
|
|

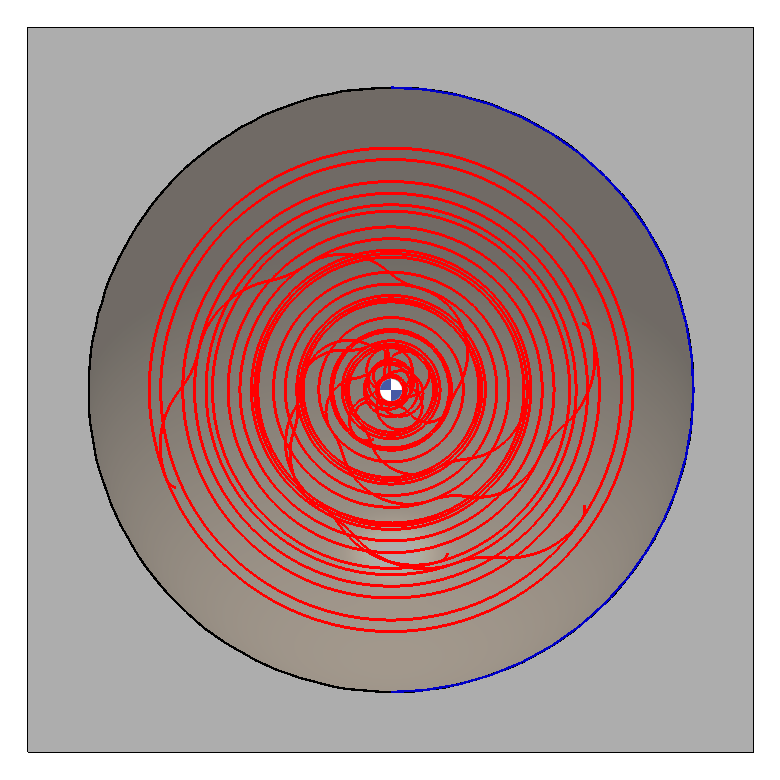

Innen |
Ermöglicht es, dass der Bearbeitungszyklus erhalten bleibt within Begrenzungsbereich, Stopp vor der Begrenzung, um Kontakt mit der Kante zu vermeiden. Beachten Sie, dass der dargestellte Werkzeugweg, der in Lila hervorgehoben ist, innerhalb der Begrenzung begrenzt ist. |
|
|

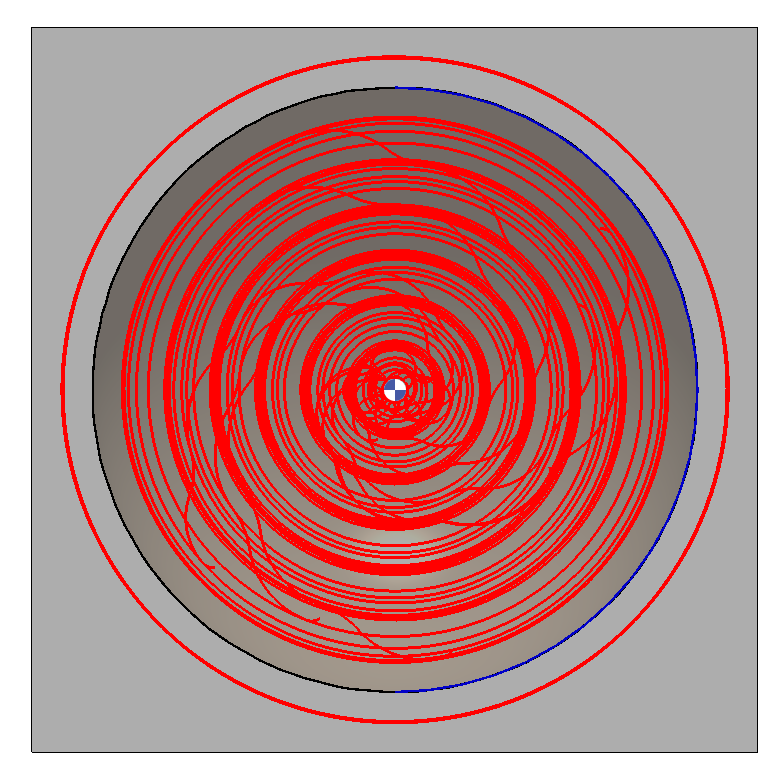

***** FREI ***** |
Bearbeitung bis zur Begrenzung verlängern beyond Begrenzungsbereich, mit dem Werkzeugweg außerhalb der Begrenzung positioniert, während er sich darum herum bearbeitet, ohne in die Begrenzung selbst zu schneiden. Beachten Sie, dass der dargestellte Werkzeugweg, der in Lila hervorgehoben ist, über die Begrenzung hinausgeht. |
|
|

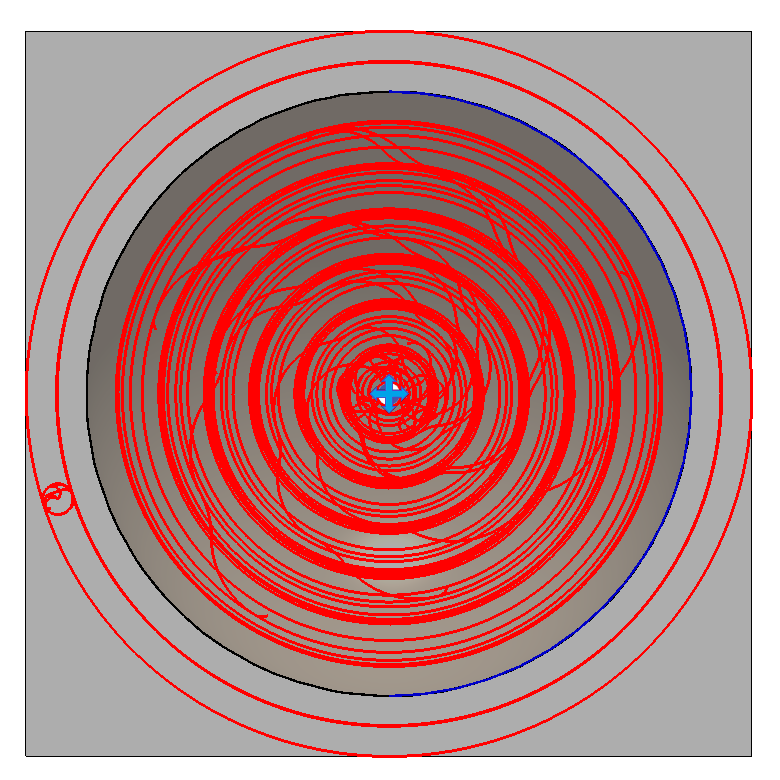

Offset |
Ermöglicht dem Bearbeitungszyklus, einem Abstand relativ zum Begrenzungsbereich zu folgen. Der Benutzer muss Eingabehöhe ein Wert: Null platziert den Werkzeugweg auf dem Begrenzungsbereich, ein positiver Wert verschiebt ihn nach außen wie in ***** FREI ***** , und ein negativer Wert verschiebt es nach innen wie bei Innen . Beachten Sie, dass der Makroaufruf, der in Lila hervorgehoben ist, sich über die Begrenzung hinaus bis zu einem beliebigen Abstand erstreckt, aber auch entsprechend angepasst werden kann. |
|
