Strategien sind ähnlich wie Ope-Listen, aber für das Drahterodieren geeignet. Sie sind eine Kombination aus Operationen:

• Mehrere Durchgänge,

• Mehrere Formen,

• Optimierung für Tag- und Nachtjobs.

Die Arbeit mit Strategien hat mehrere Vorteile:

Zeitersparnis

Eine Strategie anwenden bedeutet nur, die Geometrie auszuwählen, auf der Sie den Werkzeugweg basieren.

Sicherheit

Operationen anwenden, die bereits getestet und validiert wurden

Speichern des Benutzerwissens

Die Möglichkeit, eine Bibliothek mit kundenspezifischen Strategien zu erstellen, ermöglicht es dem Benutzer, Bearbeitungspraktiken innerhalb des Unternehmens zu bewahren und zu teilen. Jeder Programmierer kann diese Strategien anwenden, auch ohne umfassende Software-Schulung, wodurch sichergestellt wird, dass das Workflow-Wissen verfügbar und konsistent bleibt, selbst wenn sich das Personal ändert.

Techniken des EDM

Die Strategien berücksichtigen die Arbeit des EDM-Bediener und die technischen Eigenschaften des Drahterodierens.

Einfädelpunkte

Rückzugsabstand, Trennschnittwert und Mikro-Trennschnittwert. Klicken Sie hier, um weitere Details zum Einfädelpunkt zu erhalten.

Sehen Sie sich ein Video an, das eine Einführung in diese Voraussetzungen zeigt.

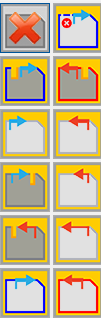

Arten von Werkzeugwegen

Jede Operation muss mit einer Art von Werkzeugweg definiert werden; Teilschnitt, Rückwärtsschnitt, Trennschnitt und andere.

Konvention der Farbe: blau in Richtung des Profils / rot ist umgekehrt.

Strategie spezifisch

• Wiederholung von Operationen, Optimierungseinstellungen und Schnittbedingungen innerhalb der Strategie selbst.

1/ Speichern von einem vorhandenen Teil:

• Wählen Sie die gewünschten Operationen aus einem zuvor bearbeiteten Teil aus.

• Klicken Sie mit der rechten Maustaste und wählen Sie "Schnittstrategie > Exportieren".

• Dadurch wird die Strategie direkt in den Manager geladen, um sie anzupassen.

• Fügen Sie die Durchgänge und Strategien im Manager und die Parameter hinzu/ändern Sie sie.

• Bestätigen Sie, um die Strategie zu speichern.

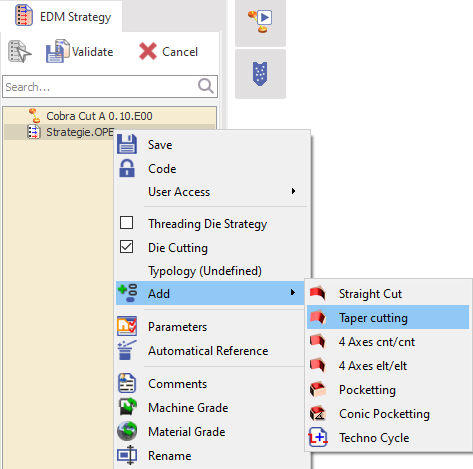

2/ Erstellen von Grund auf:

• Gehen Sie zu "Strategien > Erstellen".

• Wählen Sie den Draht aus

• Fügen Sie manuell Werkzeugwege und Schnitte hinzu und definieren Sie Parameter.

• Bestätigen Sie, um die Strategie zu speichern.

3/ Ändern einer vorhandenen Strategie:

• Gehen Sie zu "Strategien > Ändern".

• Laden Sie eine vorhandene OPL-Datei und nehmen Sie Änderungen vor, z. B. Löschen, Hinzufügen von Werkzeugwegen oder Ändern von Parametern.

• Bestätigen Sie, um die vorhandene Strategie zu speichern und zu überschreiben oder sie in eine andere Strategie umzubenennen.

Sehen Sie sich ein Video an, das die drei Methoden zeigt.

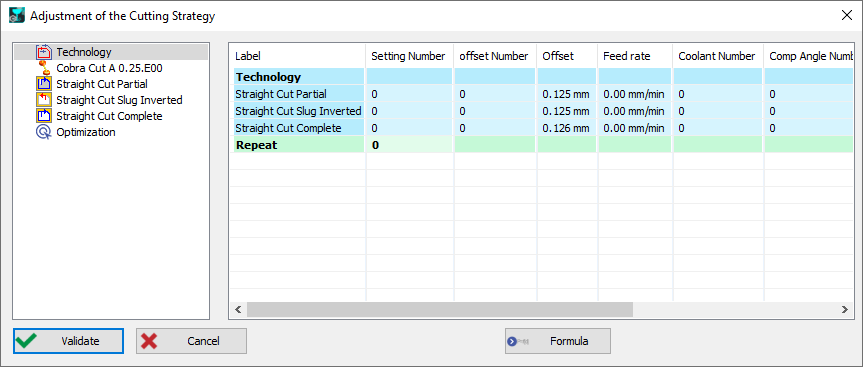

Greifen Sie auf das Fenster zu, indem Sie mit der rechten Maustaste auf den Strategienamen im Manager klicken und Parameter auswählen.

Technologie

Die verfügbaren Technologien basieren auf der Liste der in der Strategie definierten Operationen. Der interessanteste Parameter hier ist die Wiederholung. Dies ermöglicht es, Wiederholungen der Operationen in der Strategie zu generieren. Wenn beispielsweise drei Wiederholungen eingestellt sind, können drei Operationen ausgewählt und die Anzahl der Wiederholungen definiert werden.

Sehen Sie sich ein Video zur Nachtstrategie an.

Optimierung

Die Optimierung ist die Reihenfolge der Operationen, um die Anwesenheit des Bedieners und die Bearbeitungszeit zu optimieren. Die Parameter umfassen die Arten der Optimierung; Tagesjob, Nachtjob, Optimierung von Profilen und Hinzufügen von Stopps nach den Bearbeitungsschritten.

Die Stopps werden normalerweise verwendet, um dem Bediener zu ermöglichen, die Maschine anzuhalten und das Teil nach einem bestimmten Schritt zu inspizieren.

Sobald Sie eine Strategie erstellt haben, erscheint ein neuer Tab Strategie neben dem EDM-Tab. (Der Strategie-Tab sollte bereits verfügbar sein, wenn es vorhandene Strategien gibt)

Die erstellten Strategien werden im Ordner Ope-Liste : the architecture of the folders created in Opelist enables to define easily the menus in GO2cam.

Die Strategie kann mit den folgenden Methoden auf ein Werkstück angewendet werden:

• Strategie-Tab: Verwenden Sie die erstellten Menüs, um die richtige Strategie zu finden und auszuwählen,

• Bearbeitungsbaum: Klicken Sie mit der rechten Maustaste auf Bearbeitung , dann Strategie importieren , wodurch direkt der Ordner Ope-Liste geöffnet wird, in dem die Strategien gespeichert sind.

• Benutzerdefinierte Menüs: Erstellen Sie benutzerdefinierte Menüs, die bestimmte Strategien laden und anwenden.
