The wireframe creation has been completely renewed and is now closer to CAD systems' standard drawing workflow. GIFs have been added for easy use and can be visualized by pointing your cursor on the command!

(blue star)

請閱讀以下說明,並注意您可以在 觀看教學影片 並在頁面底部練習。

介紹

線框選單分為 5 個子選單:

建立

大部分的草圖都是透過此子選單的指令完成的。

精修

設計完草圖後,您可以執行精修動作,例如新增倒圓角、倒斜角等。

標準孔、使用者孔 (HMF) 和孔編輯器。

斜度

建立斜度形狀,與「錐度切割」加工循環一起使用。

導入清理

導入 2D CAD 檔案 (DXF、DWG…) 時很有用的指令

原則

線框設計的原則是繪製線框幾何圖形,然後描繪輪廓線,例如技術繪圖。您可以將此方法與預定義形狀(矩形、長方形、孔)的建立混合使用。最後,使用精修設計指令,例如倒圓角、倒斜角、接頭等。

為了快速輕鬆地完成草圖,我們建議您 逐個形狀設計幾何圖形 .

例如,如果您想要繪製幾個挖槽和輪廓線,請為一個挖槽建立無邊界幾何圖形,然後描繪最終輪廓線,然後開始繪製第二個挖槽,依此類推。

最終設計草圖

如果您一次建立所有無邊界幾何圖形,則很難描繪最終輪廓線。在右側,您可以看到一個相當簡單的繪圖的無邊界幾何圖形的範例。

螢幕上顯然有太多無邊界的元素!

在此,我們向您展示使用逐個描繪形狀的相同繪圖。

完成繪圖更容易且更清晰。

另一個建議是 像我們在之前的範例中所做的那樣,使用不同的顏色建立形狀。

它可以讓您按顏色分類或隱藏幾何圖形,這將使加工選擇更容易。

Another solution is to design with different layers. For more details on layers, 點擊此處 .

命令的一般用法

命令可在 子選單的左側工具列 .

這裡我們將向您介紹圓形命令。

通過點擊要繪製的特徵,您必須從眾多構造模式中進行選擇。

然後,您必須指定建立點,並點擊背景或輸入座標以確認(在下頁說明)以確認。

然後,您可以設置正確的特徵參數以完成設計,然後點擊驗證。

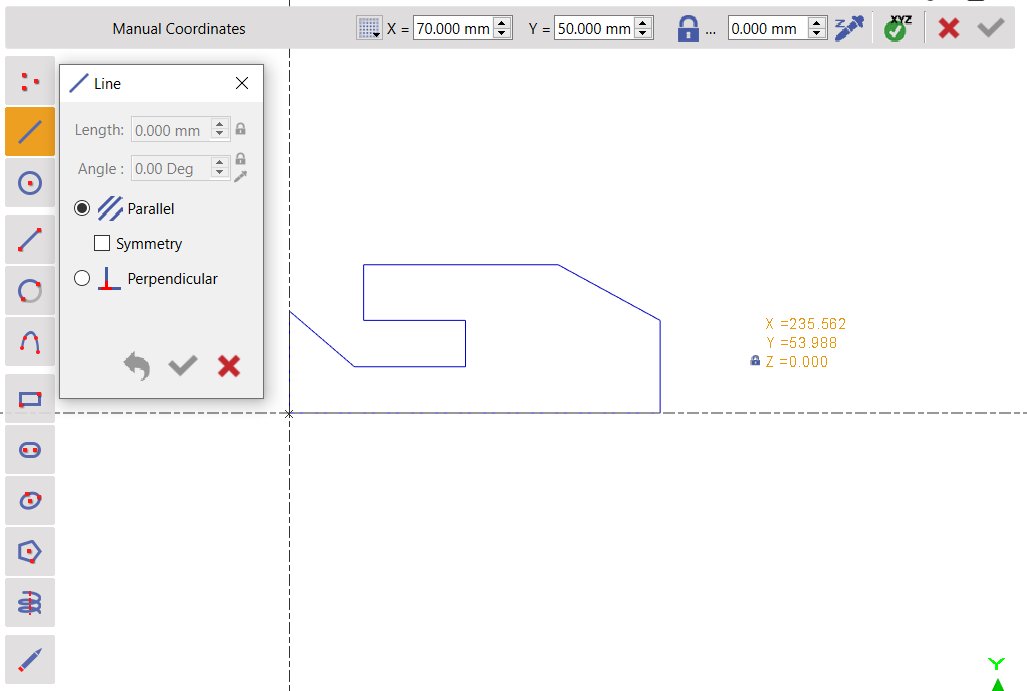

座標系


The sketching command no longer exists in the version 6.09. You can use the coordinates system to create the drawings:

然後,您可以手動在 X,Y 值中輸入值。無需點擊鍵盤上的Enter鍵。您可以使用 TAB鍵輕鬆地在一個欄位與另一個欄位之間切換。 點擊圖示 [1] to create the point(s).

By clicking icon [2] , you can set your coordinates and the grid step.

We can define the Z altitude [3] using the two methods:

1 - 類型 手動在欄位中輸入數值。

2 - 使用 移液管 [4] to pick the altitude.

您可以在右側觀看關於 Z 高度設計的影片:

Creation of entities at different Z-20240814-104820.png

關閉:它會鎖定欄位中插入的數值。

開啟:欄位的值或選定現有點的值。

選擇高度。

輪到你了!

以下是我們將要設計的兩個工件的佈局圖。您可以觀看影片了解如何設計工件,也可以嘗試自行設計。

板式夾具

此影片介紹以下內容的建立:

圓形、線條、繪圖、多邊形、矩形、倒圓角。

Plate Fixture Wireframe.png

框架

此影片介紹以下內容的建立:

矩形、線段、倒圓角、標準孔、修剪或延伸、平行輪廓、倒斜角。

Framework Wireframe.png
