簡介

GO2cam 提供獨特而強大的功能，即幾何體的公差設定。

其原理是建立一個輪廓並對其進行公差設定，而不修改原始形狀。要進行公差設定的輪廓可以基於任何類型的幾何體，2D 或實體，在 GO2cam 中繪製或從任何 CAD 軟體導入。

公差設定在銑削中可用，也可用於 線切割放電加工 .

公差設定指令有 2 個主要目的：

以下示例介紹了這些 2 個功能 :

精度：

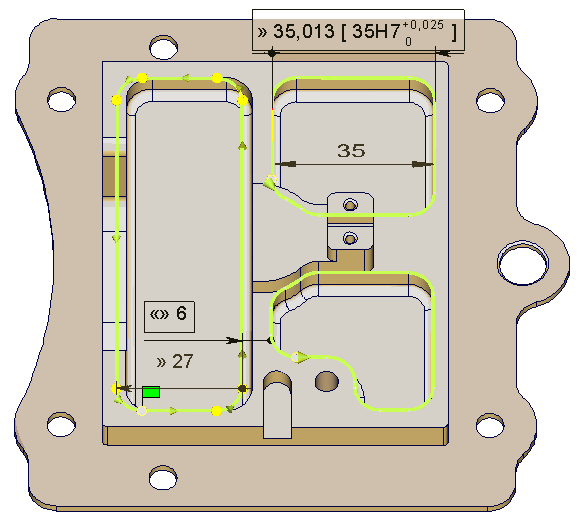

右上角的手側的挖槽寬度為 35 毫米。這是控制找到的值。草案明確指出，一般公差設定為 H7。

借助公差設定，您可以將此值應用於尺寸，並選擇加工平均值。在這種情況下，該值為 35.0125 毫米。

拓撲：

挖槽之間的壁在現實中為 6 毫米（在草案中讀取）。在模型中，該值為 5 毫米。

您可以在公差設定菜單中修復此錯誤。整個挖槽已移動，其寬度 (27) 未修改。

我們希望重點介紹 GO2cam 中公差設定的強大功能。這些選項在 CAD/CAM 市場上是獨一無二且獨有的！

我們都知道設計和製造部門之間進行良好溝通有多麼困難。從機械師的角度來看，設計師並不總是考慮到加工的限制！

一個典型的例子是公差的定義。GO2cam 將通過提供簡單且自動的公差設定工具來幫助您解決這個重要問題。

無需再次定義公差，只需點擊幾下即可，並且加工將考慮設計師定義的公差！

原理非常簡單：就像您要定義一個新的公差一樣。

首先，定義輪廓，選擇公差類型（線性、角度或圓形），然後點擊 公差設定 元素。在您應該定義公差本身的那一刻，雙擊在草案中已定義的 CAD 公差，這些值由 GO2cam 直接恢復！

您可以觀看有關恢復 CAD 公差的視頻：

CAM 技術人員導入 CAD 模型時遇到的最大問題之一是，他有義務修改許多公差設定的幾何體。原因是 CAD 模型始終按照公差的標稱值進行設計！

讓我們舉一個具體的例子：右側實體零件的鑽孔公差為 25.4P6。

下公差為 -0.031，上公差為 -0.018。

因此，以標稱值 25.4 繪製的幾何體簡直是錯誤的！它超出公差範圍！

使用 GO2cam，您可以輕鬆修改尺寸，並選擇根據下限、上限或平均值進行加工！

誰從未得到過這個問題：在我的 CAD 系統中，我可以按我的公差的平均值繪製嗎？答案是否定的，但 GO2cam 使您能夠在考慮平均公差值的情況下加工形狀！

在以下示例中，我們選擇按平均值定義尺寸。此值 7.55 將是用於加工的值。

您可以觀看有關公差設定圓的視頻：

如果需要，公差設定模塊還可以修改零件的拓撲。

在 CAD 草案上讀取的尺寸和實際幾何體值可能不同。公差設定將使您能夠符合實際尺寸，而無需修改幾何體，這可能很困難或不可能。

例如，您可以移動使用實體識別指令定義的孔。只需在曲面的邊緣和孔之間定義一個「公差」，然後更改尺寸即可。孔已移動，將在其新位置進行加工，而無需自行修改幾何體。

公差應用於輪廓，而不是直接應用於幾何體。這意味著我們不會修改從 CAD 部門或客戶收到的原始 CAD 模型。

優點是可以根據需要多次修改公差值。

您可以應用加工並在此之後修改公差，歷史記錄將被保留。
