簡介
此頁面旨在說明如何建立車床可轉位刀桿。
|
|
|
透過互動式軸系統，工具、符號、機台等的建立過程變得更加流暢。
|
|
車床可轉位刀桿的建立
說明適用於左側可轉位刀桿。建立右側可轉位刀桿的步驟相同。您可以在此頁面的「右側和左側可轉位刀桿的區別」中找到兩者的範例。
|
在首頁中選擇「夾緊/刀柄」模組。
|
|
|
點擊 GO 按鈕 |
|
|
選擇要導入的檔案 |
|
|
選擇要套用至實體的導入選項。 點擊「套用」
注意：您也可以透過啟用「線框導入」選項，從實體 CAD 檔案導入軸系統。 這對於透過導入 Sandvik、Iscar 資料庫等的 STEP 檔案來建立刀柄非常有用。例如，它可以恢復用於刀片位置的軸系統，如右側影像中車刀所示。 |
|
|
|
|
點擊「建立」索引標籤，然後點擊「刀柄」選單 |
|
|
點擊建立軸系統的命令 |
|
|
選擇工具以定義軸系統的位置 |
|
|

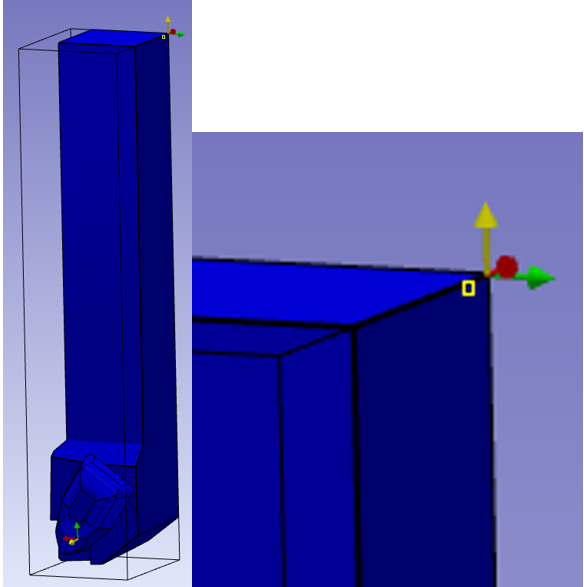

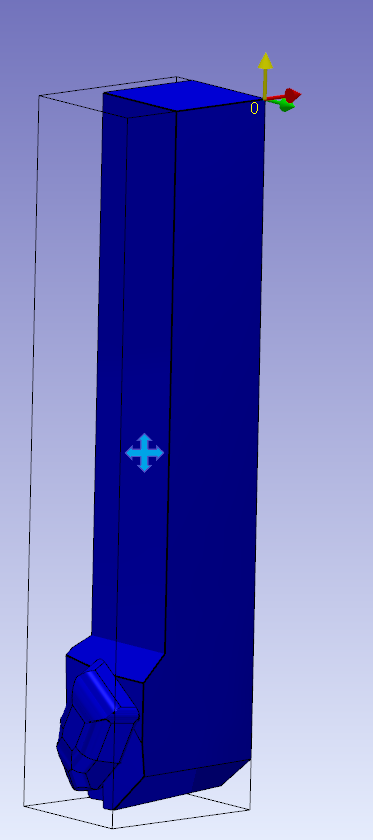

選擇曲面以定向 Z 軸和 X 軸，並指向以定義軸系統。 參考 0 的軸系統定義將安裝在先前元素上的點。 點擊軸建立圖示並將其定位，然後勾選「更改方向」命令以更改 Z 方向。 先前的元素可以是主軸或其他刀柄組件。 |
|
|
執行相同的命令以建立軸系統 1。這將是刀片的安裝位置。 務必選擇正確的 Z 軸、X 軸和刀片中心。 |
|
|

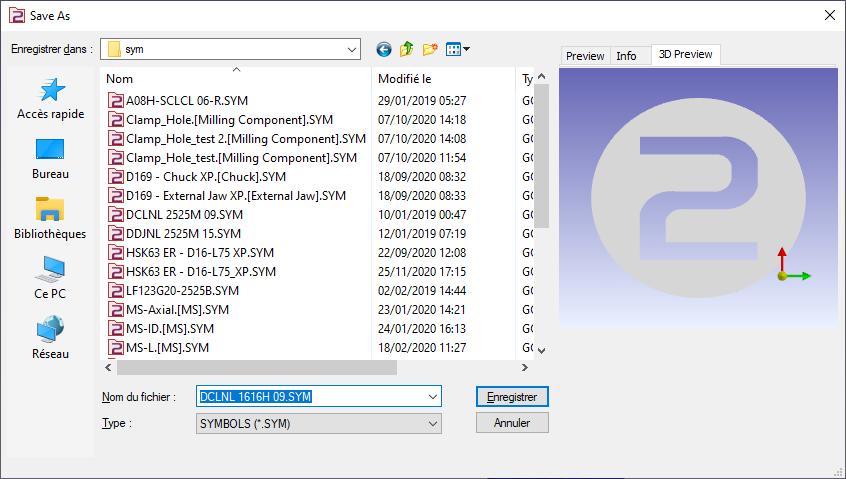

將檔案儲存到您的符號資料夾中，以便在 GO2cam 中使用。 |
|
關於用於再加工主軸的可轉位刀桿的資訊
-
如果您必須建立用於再加工主軸的可轉位刀桿，請將其定義為主軸的可轉位刀桿。
-

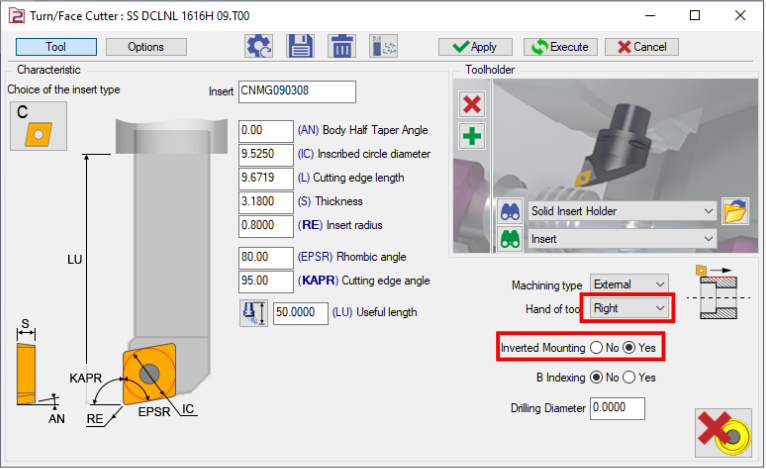

當您使用它來建立工具時，您必須將工具方位更改為右側並反轉刀片的安裝方式。
當您將工具安裝在刀具支撐架上時，工具將自動繞其 Z 軸旋轉 180 度。這表示 Z 軸和 X 軸相反。
右側和左側可轉位刀桿的區別
在這兩種情況下，軸系統 0 都位於可轉位刀桿的相對角。
Z 軸與刀片相反。
X 軸與切削的「正常」方向相反
|
左側可轉位刀桿 |
|
|
右側可轉位刀桿 |
|
要點
-

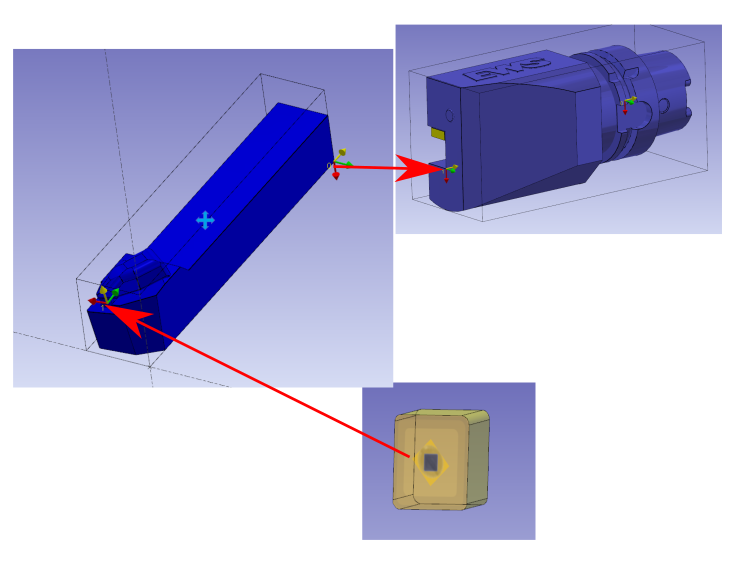

軸系統 0 是安裝在刀塔或刀柄上的點。軸系統 0 與刀柄的軸系統一致。Z 軸位於可轉位刀桿的軸線上。X 軸與加工的正常方向相反。
-

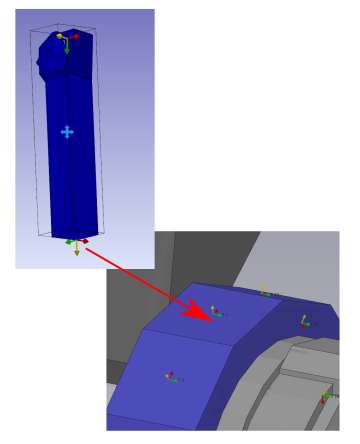

如果工具安裝在機台上的刀具支撐架上，則軸系統 0 的 Z 軸會反轉，而 X 軸與刀具支撐架軸線匹配。
-
軸系統 1 的原點是刀片中心將安裝的點。該系統的 Z 是刀片安裝的曲面的法線。X 軸必須盡可能與軸系統 0 的 Z 軸方向相同。
|
|
